Instrukcja obsługi czujnika gazu Senva TG Series

Kompletny przewodnik instalacji i obsługi czujnika gazu Senva TG Series. Dowiedz się, jak zamontować urządzenie, podłączyć okablowanie, skonfigurować progi alarmowe i przeprowadzać konserwację.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Czujnik gazu Senva TG Series jest przeznaczony do wykrywania stężeń gazów w różnych środowiskach. Instalacja musi być przeprowadzona przez wykwalifikowany personel. Kluczowe jest uszczelnienie przewodów (conduit) pianką, aby zapobiec kondensacji, która może uszkodzić czujnik lub powodować błędne odczyty. Urządzenie wymaga zasilania 15-30VDC lub 24VAC.

Czujnik gazu Senva TG Series
Czujnik gazu Senva TG Series

Instalacja

Czujnik można montować na ścianie, w kanale wentylacyjnym lub w konfiguracji zdalnej (zestaw TGx-REM). Przed wierceniem otworów w obudowie należy wyjąć płytkę drukowaną, aby uniknąć uszkodzeń.

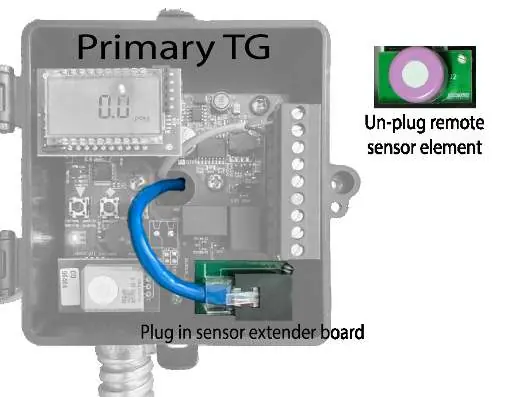

Instalacja zdalnego czujnika (Remote Mount)
Instalacja zdalnego czujnika (Remote Mount)
  • Montaż ścienny: Umieść czujnik z dala od źródeł przeciągów. Wysokość montażu zależy od rodzaju gazu (np. 3-6 stóp dla CO, 6 cali dla czynników chłodniczych).
  • Montaż zdalny (TGx-REM): Użyj dołączonego kabla RJ45 i płytki rozszerzającej, aby przenieść element czujnika w inne miejsce.
  • Montaż w kanale: Wywierć otwór 3/4 cala i użyj dołączonej uszczelki.

Okablowanie

Urządzenie obsługuje komunikację BACnet/Modbus lub wyjścia analogowe. W przypadku wersji BACnet/Modbus możliwe jest łączenie szeregowe (daisy chain) z użyciem rezystorów terminujących (EOL). Używaj ekranowanej skrętki (14-26 AWG). Zasilanie powinno być odizolowane (Class 2 LPS).

Obsługa i konfiguracja

Czujnik posiada wbudowane menu testowe (dostępne po naciśnięciu przycisków góra/dół przez 1 sekundę), które pozwala na testowanie przekaźników, buzzera i sygnałów wyjściowych. Diody LED informują o stanie pracy: zielona (normalny), żółta (powyżej progu wentylacji), czerwona (powyżej progu alarmowego).

Wnętrze urządzenia i terminale
Wnętrze urządzenia i terminale

Konserwacja

Zaleca się regularne przeglądy:

  • Co 6 miesięcy: Retest i kalibracja gazem referencyjnym (dla H2S, amoniaku, czynników chłodniczych), czyszczenie obudowy.
  • Rocznie: Bump test dla metanu, propanu, wodoru; retest i kalibracja dla tlenu, CO, NO2.

Nie wystawiaj czujnika na działanie strumienia wody pod ciśnieniem, rozpuszczalników ani nie zanurzaj go w cieczach.

Rozwiązywanie problemów

W przypadku braku wyjścia sprawdź okablowanie i zasilanie. Jeśli słychać dźwięk ćwierkania, oznacza to uszkodzony lub brakujący czujnik – należy wymienić element. Niestabilne odczyty czujników czynników chłodniczych po instalacji wymagają 1-3 godzin pracy na stabilizację.

Praktyczna pomoc

Typowe problemy

Brak sygnału wyjściowego

Sprawdź poprawność okablowania i upewnij się, że zasilanie spełnia wymagania (15-30VDC/24VAC).

Słyszalne ćwierkanie

Wykryto uszkodzony lub brakujący czujnik. Wymień element czujnika.

Niestabilne odczyty czujnika czynnika chłodniczego

Czujnik wymaga 1-3 godzin pracy po instalacji, aby wartości się ustabilizowały.

Błędy w odczytach przekaźników

Zweryfikuj progi alarmowe i upewnij się, że czujnik nie jest narażony na przeciągi podczas testów.

Przed użyciem

  • Uszczelnij górę i dół przewodu (conduit) pianką, aby zapobiec kondensacji.
  • Upewnij się, że zasilanie to 15-30VDC lub 24VAC.
  • Sprawdź wysokość montażu zgodnie z typem gazu (np. 3-6 stóp dla CO, 6 cali dla czynników chłodniczych).
  • Usuń płytkę drukowaną z obudowy przed wierceniem otworów.
  • Użyj ekranowanej skrętki (14-26 AWG) dla komunikacji BACnet/Modbus.

Parametry w praktyce

Wyjścia analogowe
Programowalne: 0-10V (domyślne), 0-5V, 1-5V lub 4-20mA.
Żywotność czujnika CO
Typowo 7 lat.
Stopień ochrony
IP43 lub NEMA 3R (dla obudowy ściennej/kanałowej).

Ilustracje i schematy

  • Schematy okablowania pokazują połączenia dla przekaźników standardowych oraz obwodów analogowych 0-5/10V.
  • Rezystor EOL 120Ω jest wymagany w sieciach BACnet/Modbus na końcach linii komunikacyjnej.

Zgodność modelu

  • Kompatybilny z sieciami BACnet MS/TP oraz Modbus RTU/ASCII.
  • Czujniki czynników chłodniczych nie mogą być parowane z CH4, C3H8, H2 ani ze sobą nawzajem.
