Instrukcja obsługi czujnika jakości powietrza Senva TotalSense

Szybki przewodnik po instalacji i konfiguracji czujnika jakości powietrza Senva TotalSense. Dowiedz się, jak zamontować urządzenie, podłączyć okablowanie, skonfigurować wyjścia analogowe i komunikację oraz rozwiązywać problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schematy okablowania: analogowe, komunikacyjne oraz mieszane. Strona 2 Mechanizm blokady pokrywy (Lid Locks). Strona 4 Zasięg wykrywania czujnika PIR. Strona 5

Najważniejsze informacje z instrukcji

Czujnik jakości powietrza Senva TotalSense to zaawansowane urządzenie monitorujące parametry takie jak temperatura, CO2, TVOC, cząstki stałe (PM), wilgotność (RH), CO, obecność (PIR) oraz światło otoczenia. Urządzenie wymaga profesjonalnego montażu przez wykwalifikowany personel. Przed instalacją należy bezwzględnie odłączyć zasilanie. Produkt nie jest przeznaczony do zastosowań związanych z bezpieczeństwem życia.

Instalacja

Urządzenie należy montować w orientacji pionowej, na wysokości włącznika światła. Unikaj miejsc w pobliżu źródeł wentylacji, urządzeń generujących ciepło oraz nie instaluj w puszkach elektrycznych z napięciem sieciowym.

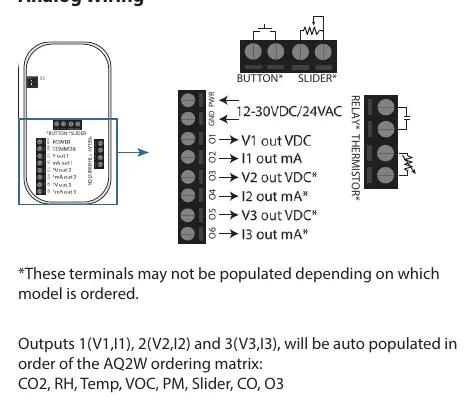

Schematy okablowania: analogowe, komunikacyjne oraz mieszane.
Schematy okablowania: analogowe, komunikacyjne oraz mieszane.
Mechanizm blokady pokrywy (Lid Locks).
Mechanizm blokady pokrywy (Lid Locks).
  1. Wybierz odpowiednią lokalizację (zalecane jedno urządzenie na 5000-7500 stóp kwadratowych).
  2. Użyj materiału izolacyjnego za urządzeniem, aby zapewnić dokładność odczytów.
  3. Zamontuj płytę tylną do ściany lub puszki przyłączeniowej za pomocą dołączonych śrub.
  4. W przypadku korzystania z opcjonalnego pierścienia wykończeniowego, wciśnij urządzenie w pierścień i zabezpiecz jedną śrubą.
  5. Podłącz okablowanie zgodnie z wybraną aplikacją (analogowe, komunikacyjne lub mieszane).

Konfiguracja

Urządzenie można konfigurować za pomocą przełączników DIP lub kolorowego wyświetlacza OLED (jeśli jest dostępny).

Konfiguracja analogowa

Przełącznik 1 służy do wyboru zakresu wyjścia analogowego (0-5V lub 0-10V). Ustawienia dokonane na wyświetlaczu OLED nadpisują ustawienia przełączników DIP.

Konfiguracja komunikacji

Przełączniki DIP (S1 i S3) służą do ustawiania adresu MAC (BACnet) lub adresu Modbus, prędkości transmisji (baud rate) oraz parametrów danych/parzystości/stopu. Szczegółowe tabele ustawień znajdują się w pełnej dokumentacji.

Funkcje specjalne

Zasięg wykrywania czujnika PIR.
Zasięg wykrywania czujnika PIR.
  • Air Quality Ring: Pierścień LED zmieniający kolor (zielony/żółty/czerwony) w zależności od jakości powietrza.
  • Przekaźnik nastawy (Setpoint Relay): Standardowy w większości modeli (z wyjątkiem modeli z czujnikiem PM). Można ustawić progi załączania i wyłączania.
  • Czujnik PIR: Wykrywa ruch i może aktywować przekaźnik lub wybudzać ekran.
  • TVOC: Posiada tryb uczenia (48h po resecie) oraz funkcję automatycznej kalibracji.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na ekranie głównym pojawi się ikona alarmu lub pierścień AQ zacznie migać. Należy przejść do menu Advanced Settings > Diagnostics, aby sprawdzić szczegóły błędu. W przypadku braku wyjścia, sprawdź poprawność okablowania i zasilania.

Dane techniczne

Zasilanie: 16-30VDC/24VAC. Interfejs: Opcjonalny wyświetlacz OLED 1.5" lub pierścień LED. Wyjścia analogowe: do 3 wyjść (0-5V, 0-10V, 4-20mA). Komunikacja: BACnet MS/TP lub Modbus RTU. Obudowa: ABS Plastic.

Praktyczna pomoc

Typowe problemy

Ikona alarmu na ekranie lub migający pierścień AQ

Urządzenie wykryło błąd czujnika. Przejdź do 'Advanced Settings' > 'Diagnostics', aby wyświetlić szczegóły.

Brak wyjścia sygnału

Sprawdź okablowanie i upewnij się, że zasilanie spełnia wymagania.

Błędne odczyty

Sprawdź, czy oprogramowanie panelu sterowania jest skonfigurowane dla właściwego skalowania wyjścia. Upewnij się, że urządzenie znajduje się z dala od źródeł ciepła/zimna.

Przed użyciem

  • Upewnij się, że instalator posiada odpowiednie kwalifikacje.
  • Odłącz zasilanie przed instalacją lub serwisem.
  • Nie instaluj w miejscach niebezpiecznych lub sklasyfikowanych.
  • Unikaj montażu w puszkach wielogniazdowych z napięciem sieciowym.
  • Zamontuj urządzenie w orientacji pionowej na wysokości włącznika światła.
  • Zastosuj izolację za urządzeniem dla poprawy dokładności odczytów.

Parametry w praktyce

Wyjścia analogowe
Do 3 wyjść konfigurowalnych (0-5V, 0-10V, 4-20mA).

Ilustracje i schematy

  • Analog Wiring: Schemat połączeń dla zasilania, wyjść analogowych oraz przekaźnika/termistora.
  • Communications Wiring: Schemat połączeń dla magistrali RS-485.
  • DIP Settings: Tabela ustawień przełączników dla adresowania MAC/Modbus, prędkości transmisji i parzystości.

Zgodność modelu

  • Modele z czujnikiem PM nie posiadają przekaźnika nastawy.
  • Wersje z termistorem nie mogą być odczytywane na wyświetlaczu ani przez BACnet/Modbus.
  • Czujnik CO jest dostępny tylko w wersji z wyświetlaczem.
