Instrukcja obsługi monitora jakości powietrza Conrad SA1200P

Najważniejsze informacje z instrukcji

Monitor jakości powietrza Conrad SA1200P służy do pomiaru stężenia dwutlenku węgla (CO2), wilgotności (RH) oraz temperatury w pomieszczeniach. Urządzenie jest zasilane przez port USB i nie wymaga skomplikowanej konfiguracji wstępnej. Kluczowe funkcje obejmują automatyczną i ręczną kalibrację, tryby pracy dla ludzi i roślin oraz regulowane progi alarmowe.

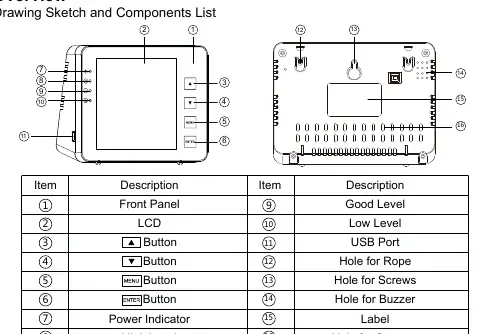

Opis urządzenia i przyciski

Urządzenie posiada wyświetlacz LCD oraz cztery przyciski sterujące na przednim panelu:

• Przycisk Góra (▲): Zmiana osi czasu, wybór parametrów, nawigacja w menu.
• Przycisk Dół (▼): Zmiana osi czasu, wybór parametrów, nawigacja w menu.
• Przycisk MENU: Otwieranie menu głównego.
• Przycisk ENTER: Zatwierdzanie wyboru w menu.

Na tylnym panelu znajdują się otwory montażowe, otwór na smycz oraz otwory dla czujników.

Pierwsze uruchomienie

1. Podłącz urządzenie do zasilania za pomocą dołączonego kabla USB.
2. Po podłączeniu wskaźnik zasilania oraz 3 diody LED zaczną migać sekwencyjnie.
3. Na wyświetlaczu pojawi się odliczanie od 10 do 0.
4. Po zakończeniu odliczania urządzenie jest gotowe do pracy. Żadna dodatkowa konfiguracja nie jest wymagana.

Obsługa i menu główne

Naciśnij przycisk MENU, aby wejść do menu głównego. Nawigacja odbywa się za pomocą przycisków ▲/▼, a zatwierdzenie wyboru przyciskiem ENTER. Dostępne funkcje:

• ALARM: Włączanie/wyłączanie dźwięku alarmu.
• PLANT: Wybór trybu pracy (0 dla ludzi, 1-9 dla różnych roślin).
• LOG: Przeglądanie historycznych danych pomiarowych.
• CALI: Kalibracja czujnika CO2.
• °C/°F: Zmiana jednostek temperatury.
• ADV: Zaawansowane ustawienia progów alarmowych.

Kalibracja urządzenia

Aby przeprowadzić kalibrację:

1. Uruchom urządzenie w świeżym powietrzu (lub przy otwartych oknach) na co najmniej 20 minut, aby stężenie CO2 ustabilizowało się na poziomie około 400 ppm.
2. Wejdź w menu CALI.
3. Przytrzymaj przycisk ENTER przez 3 sekundy, aż usłyszysz sygnał dźwiękowy.
4. Po zakończeniu kalibracji pozostaw urządzenie w spokoju na 10 minut przed normalnym użytkowaniem.

Tryby pracy i alarmy

Urządzenie oferuje tryb dla ludzi (0) oraz 9 trybów dla roślin. W trybie dla ludzi (domyślnie 0) progi alarmowe są ustawione na 800 ppm (niski) i 1200 ppm (wysoki) i można je regulować w menu ADV. W trybach dla roślin (1-9) progi są predefiniowane i w większości przypadków nie podlegają zmianie.

Dane techniczne

• Zakres pomiaru CO2: 0-5000 ppm.
• Dokładność CO2: ± 50ppm ± 5% odczytu (dla zakresu 0-3000ppm).
• Zakres temperatury: 0°C – 50°C.
• Zakres wilgotności: 5% – 95% RH.
• Zasilanie: DC 5V ± 0.25V.
