Instrukcja obsługi sterownika detekcji gazu Danfoss 148R9637
Szybki przewodnik po instalacji i konfiguracji sterownika detekcji gazu Danfoss 148R9637. Dowiedz się, jak podłączyć moduły rozszerzeń, skonfigurować okablowanie oraz zrozumieć tryby pracy urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sterownik detekcji gazu Danfoss 148R9637 służy do monitorowania, wykrywania i ostrzegania o obecności gazów toksycznych i palnych. Urządzenie jest przeznaczone do użytku w obiektach mieszkalnych, komercyjnych i przemysłowych. Uwaga: Urządzenie nie może być używane w atmosferach potencjalnie wybuchowych.
Opis systemu
Sterownik umożliwia podłączenie do 96 czujników cyfrowych za pomocą magistrali 2-przewodowej oraz do 32 wejść analogowych (4-20 mA). Łączna liczba czujników nie może przekroczyć 128. System obsługuje do 7 modułów rozszerzeń na jeden sterownik.
Instalacja i okablowanie
Podczas instalacji należy przestrzegać następujących wytycznych:
- Maksymalna długość kabla dla segmentu magistrali wynosi 900 metrów.
- Wymagane jest zastosowanie rezystora 560 Ohm.
- Dla każdego adresu wymagane jest zasilanie 24V DC.
- Należy przestrzegać schematów połączeń dla jednostki sterującej oraz modułów rozszerzeń, aby zapewnić poprawną komunikację magistrali (Field Bus).
Tryby pracy
- Tryb normalny: Ciągłe odpytywanie czujników i wyświetlanie stężeń gazu na wyświetlaczu LCD.
- Tryb alarmowy: Aktywowany po przekroczeniu progu alarmowego. Włącza odpowiedni przekaźnik alarmowy i migającą diodę LED.
- Tryb specjalny: Opóźnione pomiary, brak oceny alarmów. Aktywowany podczas serwisowania, odczytu parametrów lub ręcznego nadpisania przekaźników.
- Tryb awaryjny (Fault Mode): Aktywowany w przypadku błędów komunikacji, sygnałów poza zakresem (poniżej 3.0 mA lub powyżej 21.2 mA) lub błędów wewnętrznych.
- Tryb restartu (Warm-up): Okres rozbiegu czujników po włączeniu zasilania, podczas którego nie są aktywowane alarmy.
- Tryb serwisowy: Przeznaczony do kalibracji, testów i napraw.
Funkcjonalność UPS
Sterownik monitoruje napięcie zasilania. W przypadku awarii zasilania, funkcja UPS (jeśli jest zainstalowana) przejmuje zasilanie z akumulatora. Po rozładowaniu akumulatora do napięcia krytycznego, następuje odłączenie w celu ochrony przed głębokim rozładowaniem. Po przywróceniu zasilania system automatycznie wraca do trybu ładowania.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Pseudo alarm podczas uruchomienia
Sensory wymagają okresu rozbiegu (warm-up). Należy wprowadzić czas rozbiegu w sterowniku, aby uniknąć fałszywych alarmów podczas stabilizacji chemicznej czujnika.
Błąd komunikacji lub sygnał poza zakresem
Sprawdź okablowanie magistrali. Upewnij się, że sygnał analogowy mieści się w zakresie 3.0 - 21.2 mA. Po usunięciu przyczyny błąd należy potwierdzić ręcznie w menu Error Status.
Przed użyciem
- Upewnij się, że zasilanie wynosi 24V DC.
- Sprawdź, czy całkowita liczba czujników nie przekracza 128.
- Zweryfikuj, czy długość kabla w segmencie nie przekracza 900m.
- Upewnij się, że rezystor 560 Ohm jest zainstalowany zgodnie ze schematem.
- Sprawdź, czy urządzenie nie jest montowane w strefie zagrożonej wybuchem.
Parametry w praktyce
- Max. długość kabla
- 900 metrów dla jednego segmentu magistrali.
- Wejścia analogowe
- Obsługa sygnałów 4-20 mA dla czujników analogowych.
Ilustracje i schematy

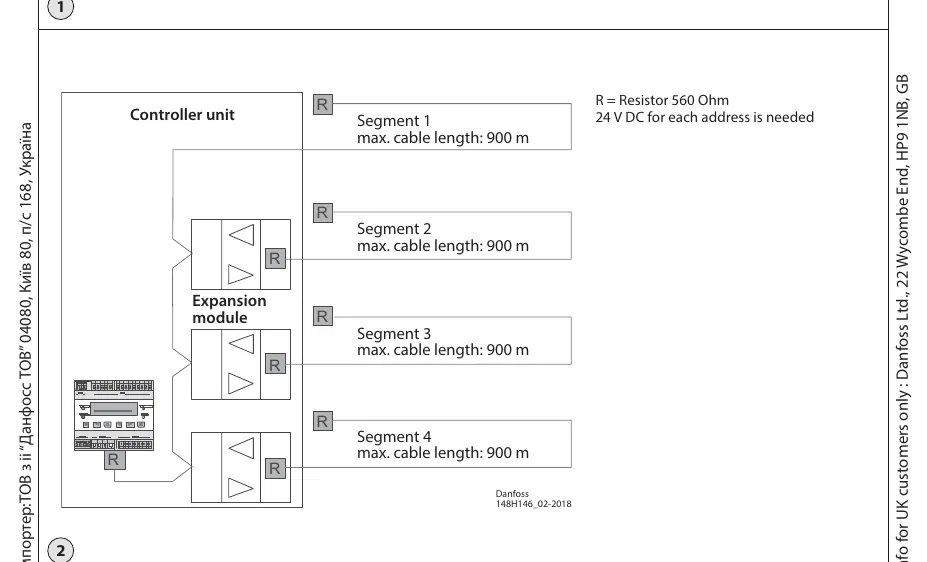

- Strona 1: Schemat topologii połączeń sterownika z modułami rozszerzeń i limitami długości kabli.

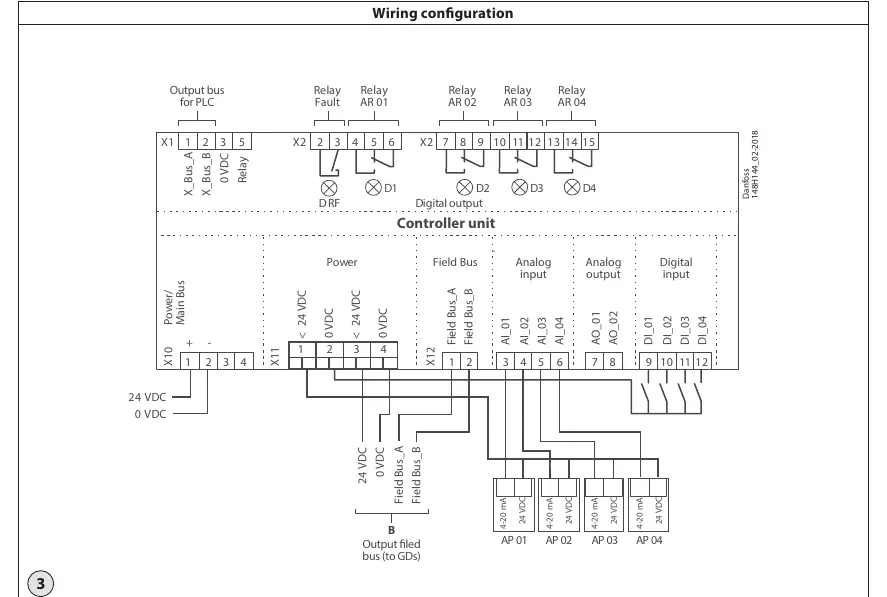

- Strona 2: Szczegółowy schemat konfiguracji okablowania wejść/wyjść dla jednostki sterującej i modułu rozszerzeń.

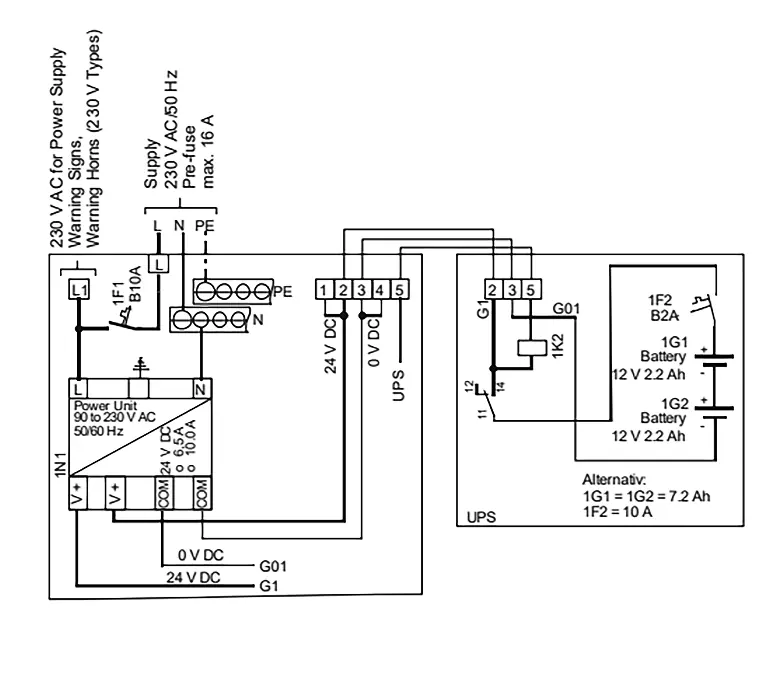

- Strona 3: Schemat połączeń dla rozwiązania z zasilaniem awaryjnym (UPS).
Zgodność modelu
- Urządzenie nie może być używane w atmosferach potencjalnie wybuchowych.
- Wymaga zasilania 24V DC dla każdego adresu.
