Instrukcja instalacji urządzeń chłodniczych Danfoss 148R9541
Przewodnik instalacji i bezpieczeństwa dla urządzeń chłodniczych Danfoss zgodnych z dyrektywą ATEX. Dowiedz się o klasyfikacji stref wybuchowych, wymogach montażowych, konserwacji oraz kompatybilności z czynnikami chłodniczymi.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik instalacji dla standardowych produktów chłodniczych Danfoss w kontekście zgodności z dyrektywą ATEX (atmosfery wybuchowe). Kluczowe jest przestrzeganie zasad bezpieczeństwa, posiadanie odpowiednich kwalifikacji przez personel oraz prawidłowy dobór zaworów do strefy zagrożenia i rodzaju czynnika chłodniczego.
Klasyfikacja produktów
Produkty zostały podzielone na grupy (A-F) w zależności od ich przeznaczenia, obecności źródeł zapłonu oraz kompatybilności z czynnikami chłodniczymi:
- Grupy A-D: Produkty przeznaczone do pracy w strefach zagrożonych wybuchem lub z czynnikami palnymi (HC). Wymagają stosowania odpowiednich uszczelnień (oznaczenie E).
- Grupa E: Produkty posiadające źródła zapłonu, które nie mogą być używane w strefach zagrożonych wybuchem.
- Grupa F: Komponenty elektryczne przeznaczone do pracy w strefach zagrożonych wybuchem.
Instalacja
Montaż musi odbywać się pod nadzorem osoby upoważnionej, z uwzględnieniem lokalnych przepisów bezpieczeństwa. Przed przystąpieniem do prac należy:
- Odprężyć i oczyścić rury z czynnika chłodniczego.
- W strefach ATEX zapewnić uziemienie rur (nie stosować rur izolacyjnych, np. PVC).
- Upewnić się, że zawór jest odpowiedni dla danego czynnika chłodniczego oraz strefy zagrożenia.
- Sprawdzić, czy typ zaworu (np. z oznaczeniem E) jest zgodny z wymogami dla czynników palnych (HC).
Uruchomienie
Przed uruchomieniem zaworu należy zweryfikować:
- Zgodność warunków pracy z danymi na tabliczce znamionowej oraz dokumentacją techniczną.
- Poprawność wykonania wszystkich połączeń elektrycznych.
- Szczelność instalacji po montażu.
Konserwacja i bezpieczeństwo
Prace konserwacyjne i naprawcze muszą być wykonywane przez wykwalifikowany personel. Obowiązują następujące zasady:
- Przed każdą operacją należy odizolować zewnętrzne źródła energii.
- Personel musi stosować odpowiednie środki ochrony osobistej (odzież, rękawice, maski).
- W strefach ATEX zawory i ich sterowanie muszą być regularnie czyszczone, aby uniknąć gromadzenia się pyłu.
- Zabrania się montażu zaworów na otwartych końcach linii w strefach ATEX.
- Wszelkie modyfikacje zaworów wymagają uprzedniej zgody serwisu Danfoss.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wyciek po montażu
Należy sprawdzić szczelność instalacji, szczególnie w przypadku pracy w atmosferach wybuchowych.
Niezgodność z czynnikiem chłodniczym
Upewnij się, że używasz zaworu z oznaczeniem 'E' (np. dla czynników palnych HC) zgodnie z tabelą kompatybilności.
Ładunki elektrostatyczne w strefie ATEX
Zapewnij uziemienie rur i regularnie czyść zawory z pyłu, aby uniknąć gromadzenia się ładunków.
Przed użyciem
- Sprawdź, czy warunki pracy są zgodne z tabliczką znamionową.
- Upewnij się, że instalacja jest odprężona i oczyszczona z czynnika.
- Zweryfikuj, czy zawór jest odpowiedni dla danej strefy ATEX.
- Sprawdź poprawność połączeń elektrycznych.
- Upewnij się, że personel posiada przeszkolenie z zakresu ATEX.
Parametry w praktyce
- Oznaczenie E
- Produkty z uszczelnieniami typu O-ring, odpowiednie dla czynników palnych (HC).
- Strefy (0, 1, 2)
- Klasyfikacja stref zagrożenia wybuchem, określająca wymagania dla sprzętu.
Ilustracje i schematy

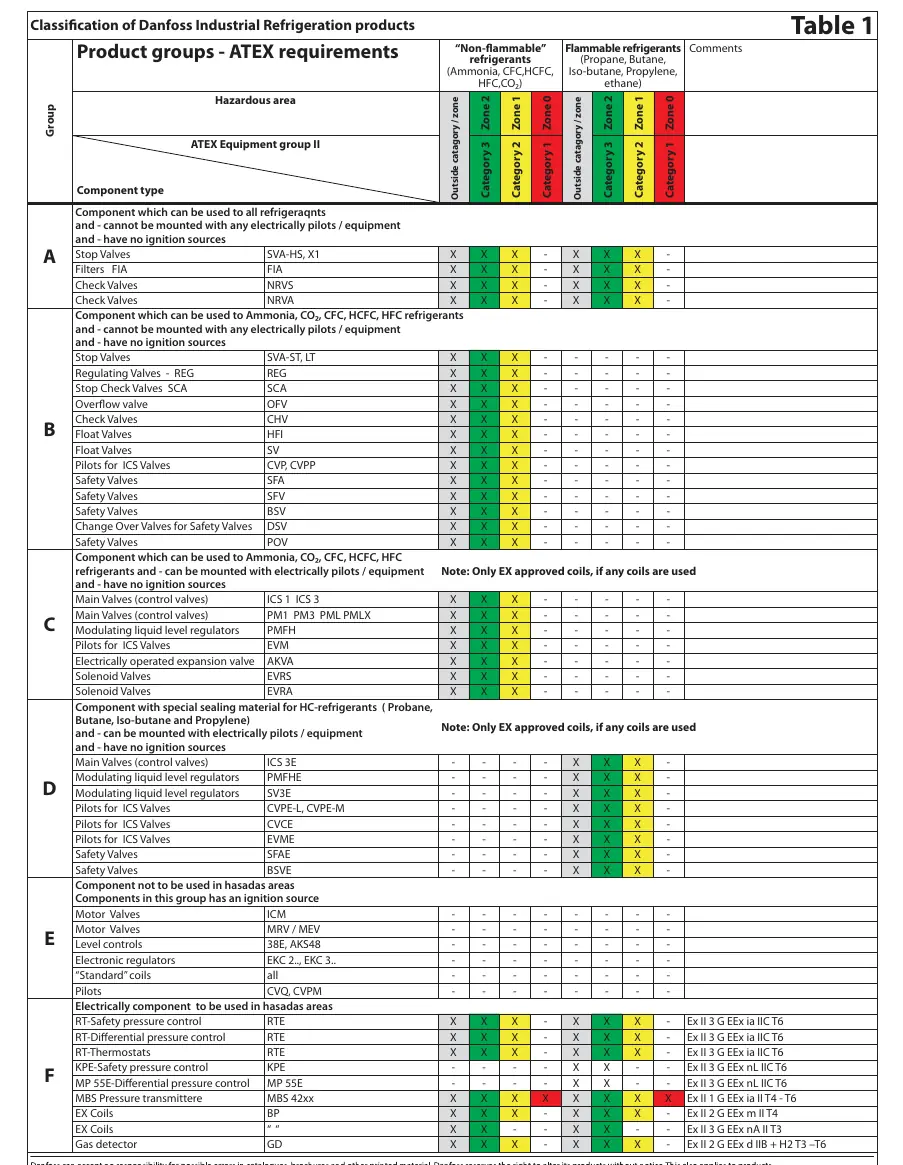

- Tabela 1 zawiera macierz kompatybilności produktów z czynnikami chłodniczymi (niepalne vs palne) oraz strefami ATEX.
Zgodność modelu
- Produkty z grupy E posiadają źródła zapłonu i nie mogą być używane w strefach zagrożonych wybuchem.
- Dla czynników palnych (HC) wymagane są produkty z oznaczeniem 'E' (np. ICS 3E, PMFHE).
