Niniejsza instrukcja dotyczy montażu i regulacji regulatora obejścia gorącego gazu typu CPCE oraz mieszacza gazu ciekłego typu LG. Dokument zawiera kluczowe parametry techniczne, wytyczne dotyczące momentów dokręcania oraz listę kompatybilnych czynników chłodniczych. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia i przestrzegasz zasad bezpieczeństwa, szczególnie w przypadku pracy z łatwopalnymi czynnikami chłodniczymi.
Dane techniczne
- Zakres temperatur pracy: od -50°C do 140°C.
- Maksymalne dopuszczalne ciśnienie robocze (PS/MWP): 28 bar (405 psig).
- Ciśnienie testowe (Pmax test): 31 bar (450 psig).
- Fabryczne ustawienie ciśnienia (pe): 0,4 bar (6 psig).
- Regulacja: 360° obrotu śruby nastawczej odpowiada zmianie ciśnienia o ok. 1 bar (15 psi).
Montaż i instalacja
Podczas montażu należy zwrócić szczególną uwagę na momenty dokręcania, zwłaszcza przy stosowaniu łatwopalnych czynników chłodniczych.
- Moment dokręcania: 4 Nm (dokręcenie ręczne + 1/4 obrotu).
- Lutowanie: Zalecane użycie spoiwa z 15% zawartością srebra (15% Ag).

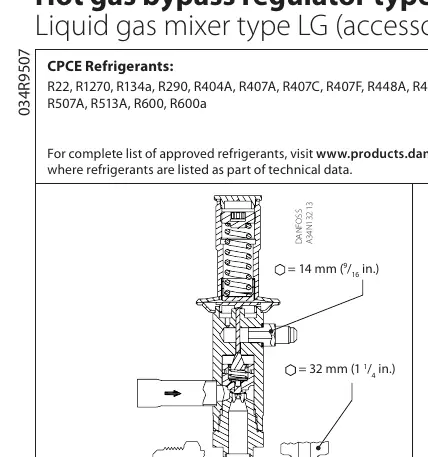

- Wymagane narzędzia: Klucze o rozmiarach 14 mm, 22 mm oraz 32 mm.
Kompatybilność
Regulator CPCE jest kompatybilny z szeroką gamą czynników chłodniczych. Pełna lista zatwierdzonych czynników obejmuje: R22, R1270, R134a, R290, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R452A, R507A, R513A, R600 oraz R600a. Aby uzyskać pełną listę z numerami kodowymi, należy odwiedzić stronę www.products.danfoss.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wyciek czynnika chłodniczego
Upewnij się, że przestrzegasz momentu dokręcania 4 Nm (dokręcenie ręczne + 1/4 obrotu).
Niewłaściwe ciśnienie pracy
Regulacja odbywa się poprzez śrubę nastawczą: 360° obrotu odpowiada zmianie ciśnienia o ok. 1 bar (15 psi).
Przed użyciem
- Sprawdź, czy czynnik chłodniczy znajduje się na liście zatwierdzonych (np. R22, R134a, R290, R600a).
- Przygotuj klucze o rozmiarach 14 mm, 22 mm i 32 mm.
- Upewnij się, że temperatura pracy mieści się w zakresie od -50°C do 140°C.
- W przypadku użycia łatwopalnych czynników chłodniczych zachowaj szczególną ostrożność przy dokręcaniu.
Parametry w praktyce
- Moment dokręcania
- 4 Nm (dokręcenie ręczne + 1/4 obrotu).
Ilustracje i schematy
- Schemat przedstawia sposób montażu regulatora CPCE oraz mieszacza LG.

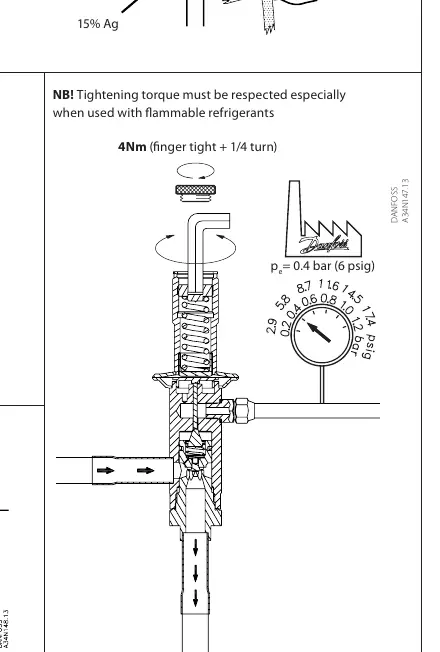

- Rysunek techniczny wskazuje punkty pomiarowe i sposób regulacji śruby nastawczej.

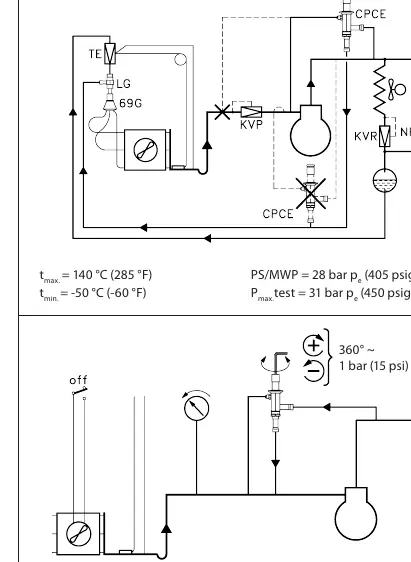

- Schemat instalacji pokazuje połączenia w układzie chłodniczym.
Zgodność modelu
- Zgodny z szeroką gamą czynników chłodniczych, w tym R22, R1270, R134a, R290, R404A, R407A/C/F, R448A, R449A, R450A, R452A, R507A, R513A, R600, R600a.
