Instrukcja obsługi cewki elektromagnetycznej Danfoss Type BI

Najważniejsze informacje

Niniejsza instrukcja dotyczy instalacji cewki elektromagnetycznej Danfoss Type BI przeznaczonej do pracy w strefach zagrożonych wybuchem. Urządzenie musi być instalowane wyłącznie przez wykwalifikowany personel zgodnie z lokalnymi przepisami bezpieczeństwa.

Montaż i instalacja

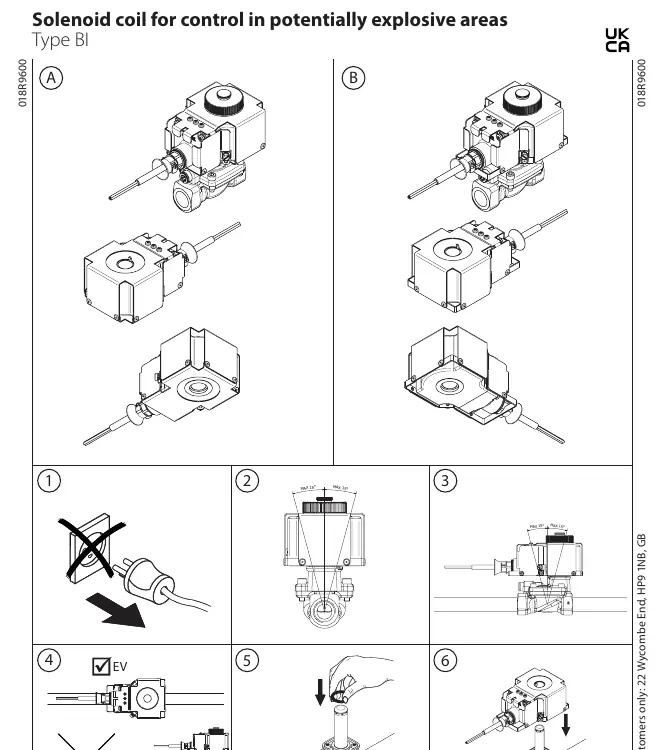

Proces montażu obejmuje następujące kroki:

• Upewnij się, że zasilanie jest odłączone przed przystąpieniem do prac.
• Cewkę należy zamontować na zaworze w orientacji pokazanej w instrukcji (dopuszczalne odchylenie 15°).

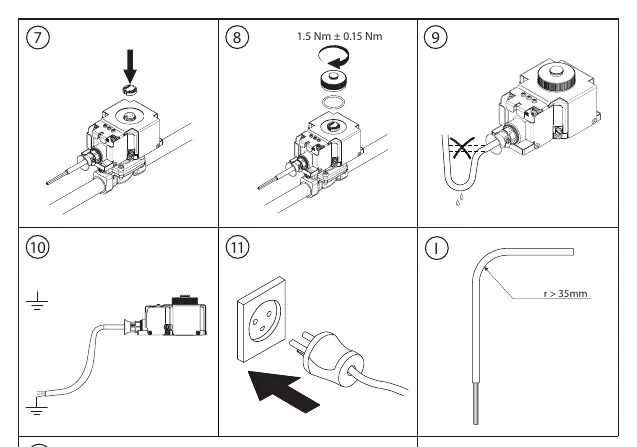

• Zabezpiecz cewkę na zaworze, dokręcając nakrętkę z momentem 1.5 Nm ± 0.15 Nm.
• Kabel zasilający musi być zainstalowany na stałe z zachowaniem minimalnego promienia gięcia r ≥ 35 mm.
• Chronić cewkę przed bezpośrednim nasłonecznieniem, promieniowaniem UV oraz uderzeniami mechanicznymi.

Podłączenie elektryczne i uziemienie

Produkt wyposażony jest w przewód PE (żółto-zielony) oraz zewnętrzny zacisk uziemiający. Ważne: Nie należy używać obu metod uziemienia jednocześnie.

• Jeśli używasz zewnętrznego zacisku uziemiającego, przewód PE musi zostać odcięty i odizolowany.
• Jeśli używasz przewodu PE, zewnętrzny zacisk uziemiający musi pozostać niepodłączony.
• Śruba zewnętrznego zacisku uziemiającego musi być dokręcona z momentem 1.2 Nm ± 0.2 Nm.
• Przewód uziemiający musi mieć przekrój minimum 4 mm².

Kompatybilność z zaworami

Cewka Type BI jest kompatybilna z szeroką gamą zaworów Danfoss, w tym:

• Seria A: EVM, EVRF, EVRP, EVRB, AKV, AKVA, EVR 2/3/6, EVRS(T) 3, EV210BW/B, ICLX, VDH, VDHT, VPH, EVRA 3.
• Seria B: EV220B (6-22), EV221BW, EV251B, EVRS(T) 10-20, ICF, EV227B, EVRA 10-20 (przed 1996).
• Obie serie: EVR 10-40, EV220B (15-100), EV220BW, EV250BW/B, VDH 30 EC, EV222B, EV224B, EVRA 10-40 (po 1996).

Dane techniczne

• Zakres temperatury otoczenia: -40 °C do +40 °C.
• Zakres temperatury medium: -40 °C do +90 °C.
• Stopień ochrony: IP67.
• Wilgotność: 0 - 97%.
• Napięcie: +6 / -10%.
• Waga: 1.0 kg.

Bezpieczeństwo i konserwacja

Naprawa przewodów typu Z jest niedozwolona. W przypadku awarii cewki, należy ją wymienić na nową. Przed demontażem cewki zawsze odłącz zasilanie. Urządzenie spełnia wymogi certyfikatów Ex mb IIC T4 Gb, IECEx ULD 21.0024X oraz UL 21 ATEX 2606X.
