Instrukcja montażu zestawu naprawczego Danfoss 032F2343
Przewodnik instalacji zestawu naprawczego Danfoss 032F2343 dla zaworów EVRAT i EVRST (rozmiar 10). Zawiera wykaz części, schematy montażowe oraz specyfikację uszczelek.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik instalacji zestawu naprawczego o numerze katalogowym 032F2343, przeznaczonego do zaworów Danfoss typu EVRAT oraz EVRST w rozmiarze 10. Instrukcja zawiera schematy budowy zaworów oraz szczegółowy wykaz elementów wchodzących w skład zestawu wraz z ich wymiarami i materiałami wykonania.
Opis zestawu naprawczego
Zestaw naprawczy 032F2343 zawiera komplet uszczelek i elementów uszczelniających niezbędnych do regeneracji zaworów EVRAT i EVRST. Każdy element posiada określoną średnicę oraz materiał, z którego został wykonany:
- Element 1: Średnica 31 mm (1.22 cala) - 1 sztuka
- Element 2: Średnica 14 mm (0.56 cala) - 1 sztuka
- Element 3: Średnica 27 mm (1.04 cala), materiał: aluminium - 1 sztuka
- Element 4: Średnica 49 mm (1.92 cala), materiał: guma - 1 sztuka
- Element 5: Średnica 32 mm (1.26 cala), materiał: włókno - 2 sztuki
- Element 6: Średnica 5 mm (0.2 cala) - 1 sztuka
Montaż i instalacja
Instalacja zestawu naprawczego powinna być przeprowadzona zgodnie z załączonymi schematami przekrojowymi dla zaworów EVRAT i EVRST. Należy zwrócić szczególną uwagę na poprawne umiejscowienie uszczelek o różnych średnicach i materiałach wewnątrz korpusu zaworu. Przed przystąpieniem do prac serwisowych upewnij się, że układ jest pozbawiony ciśnienia i bezpiecznie odizolowany.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność zaworu po wymianie
Upewnij się, że wszystkie uszczelki (w tym uszczelki z włókna i gumy) zostały umieszczone w odpowiednich gniazdach zgodnie ze schematem.
Przed użyciem
- Sprawdź, czy posiadasz zawór typu EVRAT lub EVRST w rozmiarze 10.
- Upewnij się, że zestaw zawiera wszystkie 6 typów elementów wymienionych w instrukcji.
- Zidentyfikuj materiał uszczelek (aluminium, guma, włókno) przed montażem.
- Przygotuj narzędzia niezbędne do demontażu korpusu zaworu.
Parametry w praktyce
- Elementy uszczelniające
- Zestaw zawiera uszczelki o różnych średnicach (od 5 mm do 49 mm) wykonane z różnych materiałów.
Ilustracje i schematy

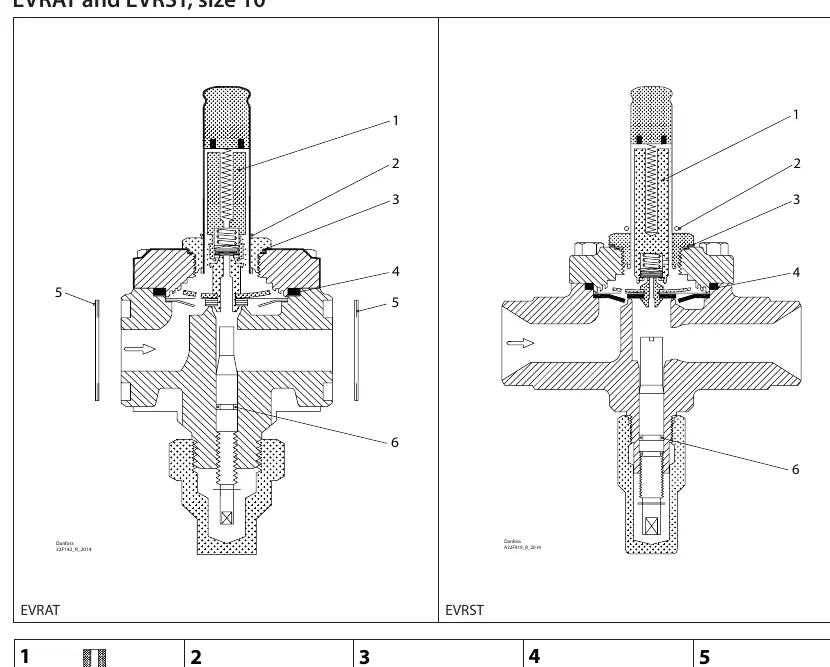

- Schemat przedstawia przekrój zaworów EVRAT i EVRST z ponumerowanymi elementami zestawu naprawczego.
- Numery na schemacie odpowiadają numeracji części w wykazie (1-6).
Zgodność modelu
- Zestaw kompatybilny z zaworami Danfoss EVRAT i EVRST w rozmiarze 10.
