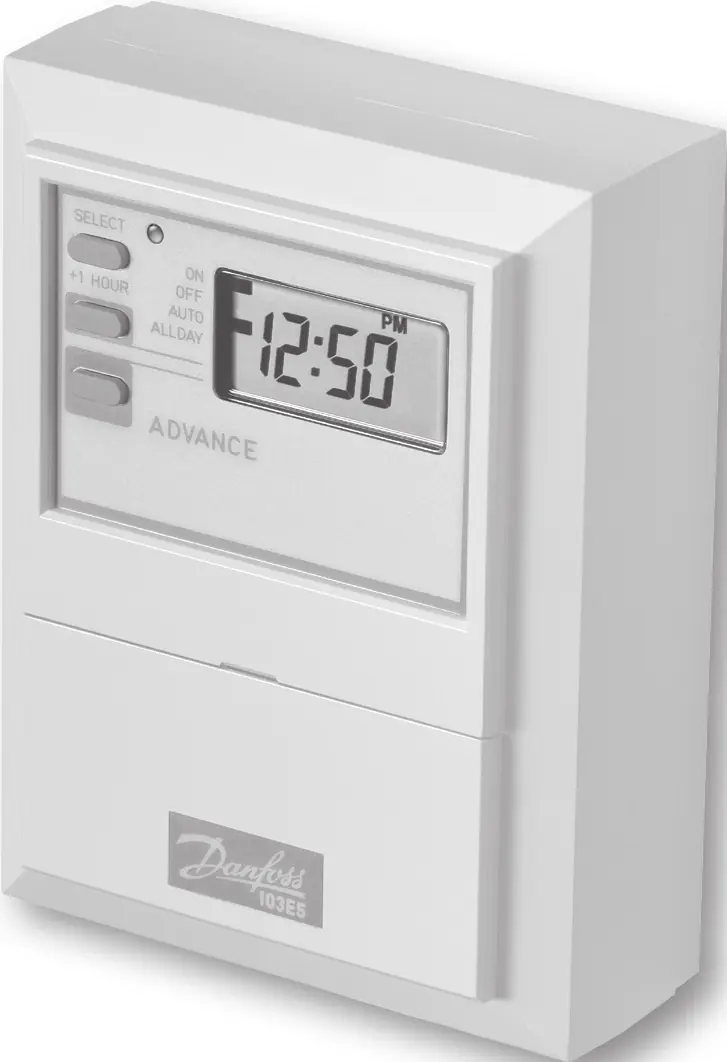

Instrukcja obsługi sterownika czasowego Danfoss 103E5
Szybki przewodnik po instalacji i obsłudze sterownika czasowego Danfoss 103E5. Dowiedz się, jak skonfigurować harmonogramy, używać trybów pracy oraz rozwiązywać problemy z zasilaniem.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Sterownik czasowy Danfoss 103E5 służy do jednoczesnego sterowania ogrzewaniem i ciepłą wodą użytkową. Urządzenie oferuje 3 okresy włączenia i wyłączenia dziennie oraz dwa tryby pracy: 24-godzinny (ten sam program na każdy dzień) lub 5/2-dniowy (oddzielne programy dla dni roboczych i weekendów). Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka lub instalatora systemów grzewczych zgodnie z przepisami IEEE.
Instalacja i okablowanie
Przed montażem należy poluzować śrubę mocującą, aby zdjąć pokrywę okablowania, a następnie oddzielić płytę ścienną od modułu. Płytę należy przymocować do ściany, upewniając się, że łby śrub nie wystają poza pionowe żebro środkowe. Okablowanie powierzchniowe musi wchodzić od dołu urządzenia. W przypadku systemów 230V, zaciski 3 i L muszą być połączone izolowanym przewodem.
Pierwsze uruchomienie i reset
Aby zresetować urządzenie do ustawień fabrycznych, należy otworzyć przednią klapkę i jednocześnie nacisnąć przyciski SELECT, ADVANCE, + oraz -. Spowoduje to przywrócenie ustawień fabrycznych i ustawienie zegara na 12:00 w poniedziałek.
Programowanie
Aby ustawić zegar, naciśnij przycisk PROGRAMME, użyj przycisków + i - do ustawienia czasu, a następnie ponownie naciśnij PROGRAMME. W trybie 5/2-dniowym po ustawieniu czasu należy wybrać dzień tygodnia. Programowanie zdarzeń (ON/OFF) odbywa się poprzez przycisk PROGRAMME, przechodząc przez kolejne etapy (Event 1-6).
Tryby pracy
Przycisk SELECT pozwala na wybór jednego z czterech trybów pracy:
- ON: Ogrzewanie/woda włączone na stałe.
- OFF: Ogrzewanie/woda wyłączone.
- AUTO: Praca zgodnie z zaprogramowanym harmonogramem.
- ALLDAY: Włączenie od pierwszego zaprogramowanego czasu ON do ostatniego czasu OFF.
Konserwacja i zasilanie
Urządzenie posiada wbudowaną baterię litową, która podtrzymuje ustawienia czasu i programu przez 15 dni w przypadku braku zasilania sieciowego. Po przywróceniu zasilania po dłuższym czasie, może być konieczne ponowne ustawienie zegara.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź najpierw ustawienia termostatów pokojowych lub zasobnika ciepłej wody. Jeśli problem nadal występuje, skontaktuj się z lokalnym inżynierem ogrzewania lub działem technicznym Danfoss pod numerem 01234 320 256 (pon.-czw. 9:00-17:00, pt. 9:00-16:30) lub adresem e-mail [email protected].
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak zasilania przez ponad 15 dni
Po przywróceniu zasilania naciśnij przycisk PROGRAMME i ustaw ponownie czas oraz dzień tygodnia.
Ogrzewanie nie włącza się mimo zaprogramowanego czasu
Sprawdź, czy termostat pokojowy lub termostat zasobnika wody nie wyłączyły systemu z powodu osiągnięcia zadanej temperatury.
Potrzeba zmiany trybu z 24h na 5/2 dnia
Usuń złącze dwustykowe z pinów z tyłu modułu i zresetuj urządzenie, naciskając jednocześnie SELECT, ADVANCE, + oraz -.
Przed użyciem
- Upewnij się, że urządzenie zostało zainstalowane przez wykwalifikowanego specjalistę.
- Sprawdź, czy bezpiecznik zasilania sieciowego ma wartość 3A.
- Zresetuj urządzenie przed pierwszym programowaniem.
- Ustaw poprawny czas i dzień tygodnia.
- Wybierz odpowiedni tryb pracy (AUTO, ON, OFF lub ALLDAY).
Parametry w praktyce
- Klasa szczelności
- IP30 – urządzenie do użytku wewnątrz pomieszczeń.
- Rezerwa zasilania
- Minimum 14-15 dni podtrzymania ustawień przy braku prądu.
- Maksymalna temperatura otoczenia
- 45°C.
Ilustracje i schematy
- Schematy okablowania pokazują połączenia dla różnych systemów: grawitacyjnego z pompą, systemów na paliwo stałe, systemów niskonapięciowych oraz zaworów trójdrogowych.
- Zaciski 1, 2, 3, 5, 6 służą do podłączenia obciążenia (Load) oraz zasilania sieciowego (Mains Supply).
Zgodność modelu
- Urządzenie jest kompatybilne z wieloma starszymi modelami sterowników (lista zamienników w tabeli na str. 10-11).
- Wymaga zasilania przez bezpiecznik 3A.
