Instrukcja obsługi sterownika sprężarki Danfoss 101N08xx
Szybki przewodnik instalacji i konfiguracji sterownika sprężarki Danfoss serii 101N08xx z oprogramowaniem Tool4Cool oraz bramką Bluetooth.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument to skrócona instrukcja obsługi sterownika sprężarki Danfoss serii 101N08xx (12-24 V DC). Zawiera wytyczne dotyczące kompletacji zestawu, podłączenia okablowania, parowania bramki Bluetooth oraz instalacji i konfiguracji oprogramowania Tool4Cool LabEdition.
Elementy zestawu
- Moduły sterownika 101N08xx (zależnie od konfiguracji)
- Oprogramowanie Tool4Cool LabEdition (CD)
- Klucz produktu
- Przewody zasilające DC
- Czujnik temperatury NTC (lub termostat mechaniczny)
- Bramka Bluetooth Danfoss z zasilaczem USB
- Kabel komunikacyjny Bluetooth
Podłączenie kabli
Instrukcja przewiduje dwie główne konfiguracje:
- Pojedyncza sprężarka: Podłączenie modułu aplikacyjnego 101N0820 z modułem sprężarki 101N0800 (12V) lub 101N0810 (24V).
- Podwójna sprężarka: Konfiguracja z dwoma modułami sprężarki połączonymi za pomocą dedykowanego kabla komunikacyjnego.
Wymagane jest zastosowanie bezpiecznika na linii zasilania 12/24V DC.
Parowanie bramki Bluetooth
Proces parowania jest wymagany przed pierwszym użyciem:

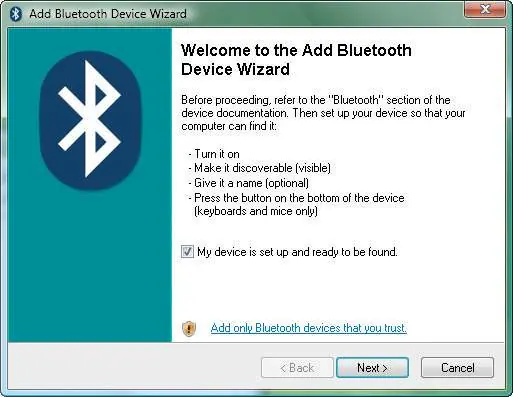

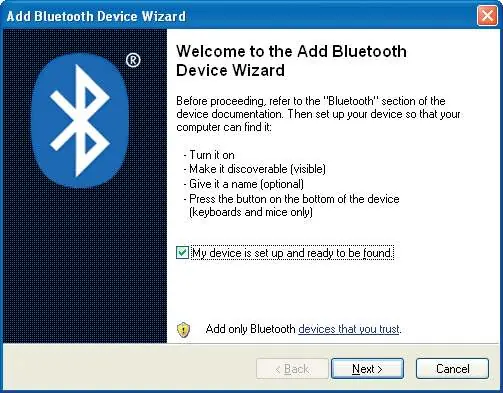

- Włącz bramkę Bluetooth krótkim naciśnięciem przycisku (dioda LED zacznie migać).

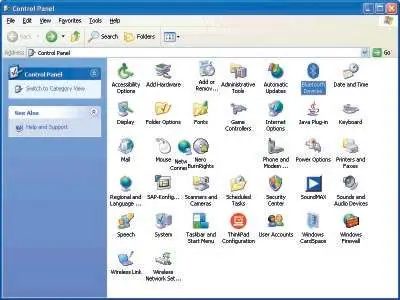

- W systemie Windows (XP/Vista) otwórz Panel sterowania i wybierz Urządzenia Bluetooth.

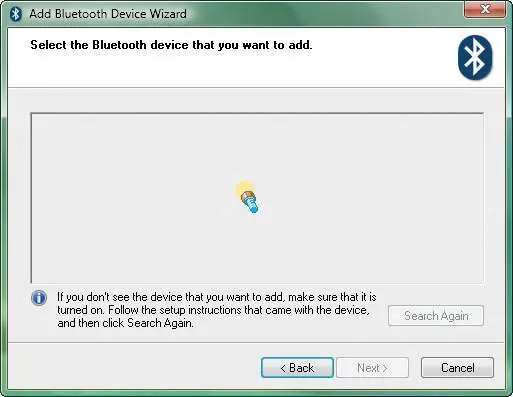

- W kreatorze dodawania urządzeń wybierz opcję wyszukiwania i wskaż bramkę Danfoss.
- Wprowadź klucz parowania: 1234.

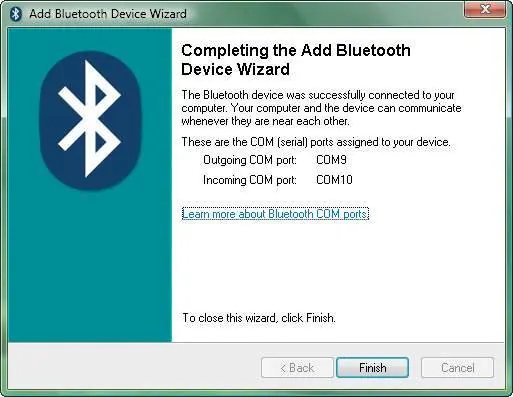

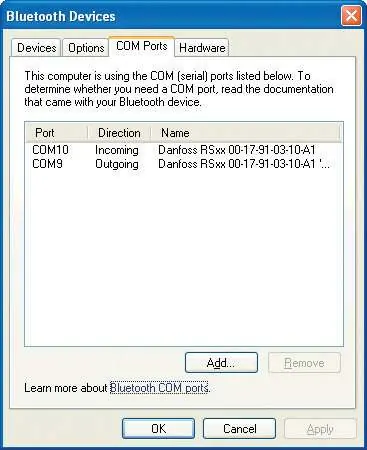

- Zanotuj numer portu COM przypisanego do urządzenia (będzie potrzebny w oprogramowaniu).
Instalacja oprogramowania i konfiguracja sieci
- Upewnij się, że zainstalowano najnowszą wersję .NET Framework.

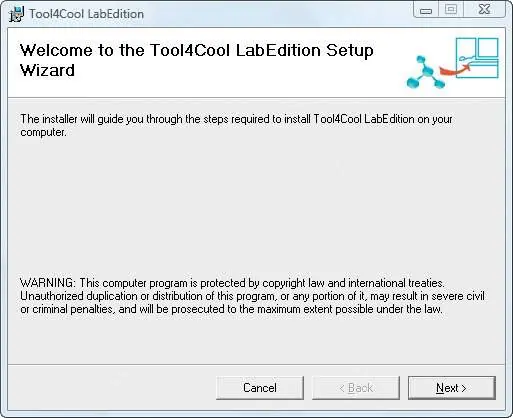

- Uruchom instalator Tool4Cool z płyty CD i postępuj zgodnie z kreatorem.
- Po uruchomieniu programu wprowadź klucz produktu w menu Pomoc (Product Keys).
- W menu Plik wybierz Połącz z siecią (Connect Network).

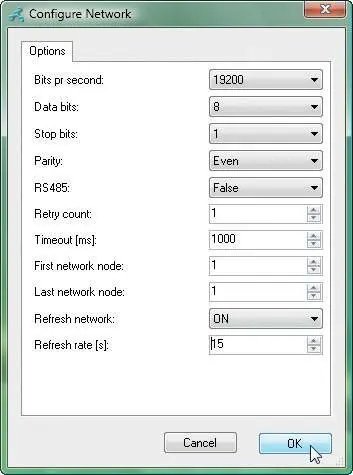

- Wybierz port COM zanotowany podczas parowania i skonfiguruj parametry sieci (np. szybkość odświeżania 15s).
Gotowość do pracy

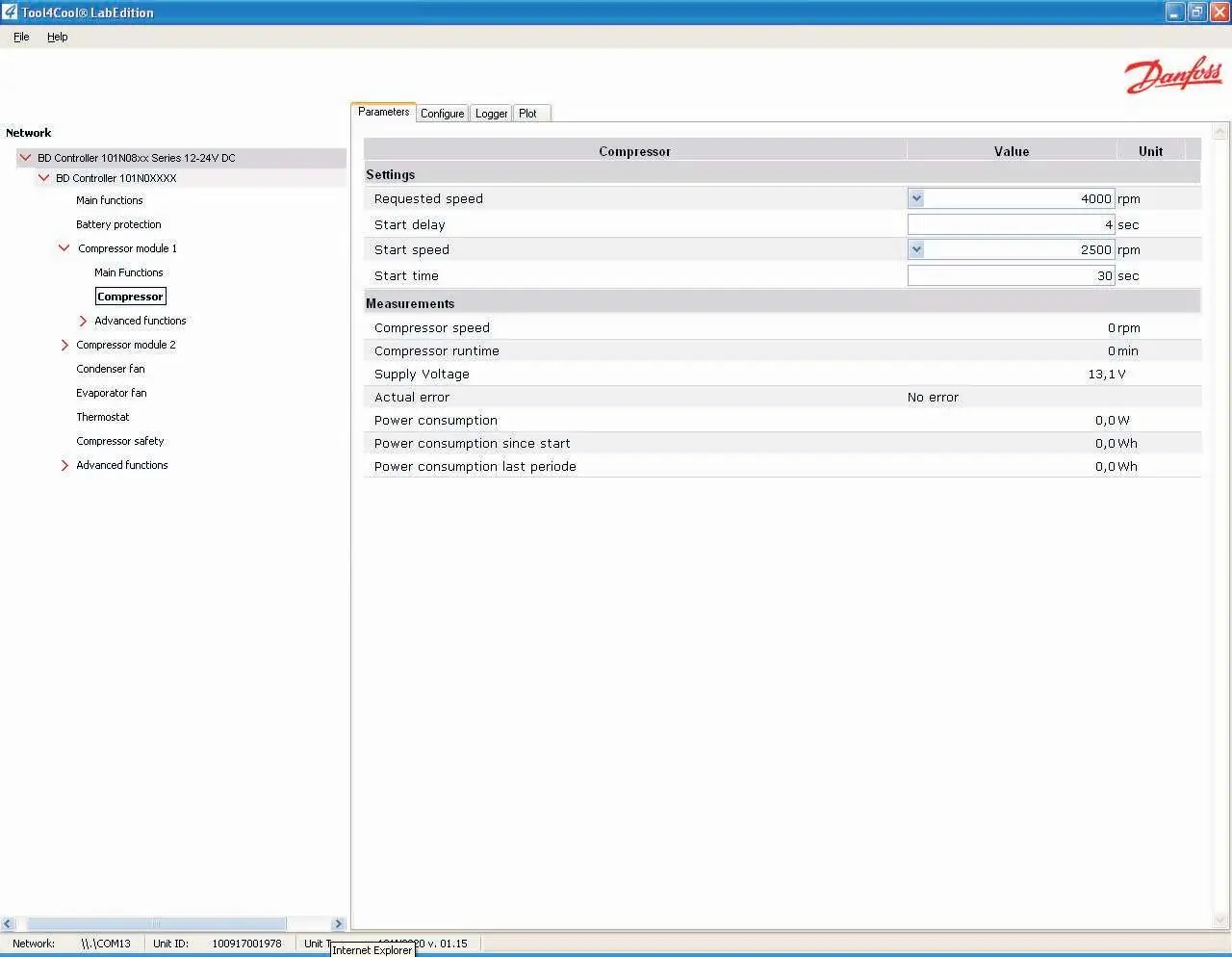

Po poprawnym połączeniu, w oprogramowaniu Tool4Cool pojawi się czerwona strzałka wskazująca dostępność sterownika. Użytkownik może teraz przeglądać grupy parametrów, takie jak funkcje główne, ochrona akumulatora, prędkość sprężarki czy pomiary napięcia i zużycia energii.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Bramka Bluetooth wyłącza się podczas parowania.
Bramka działa tylko przez 30 sekund. Jeśli parowanie nie zostanie ukończone, włącz ją ponownie przyciskiem.
Brak widoczności urządzenia w oprogramowaniu Tool4Cool.
Upewnij się, że bramka jest włączona i sprawdzono poprawny port COM w ustawieniach sieci.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie moduły sterownika i kable.
- Upewnij się, że masz klucz produktu (Product Key).
- Zainstaluj najnowszą wersję .NET Framework.
- Włącz bramkę Bluetooth przed rozpoczęciem parowania.
- Zanotuj numer portu COM po sparowaniu urządzenia.
Parametry w praktyce
- Refresh Rate 15
- Zalecana częstotliwość odświeżania danych w oprogramowaniu.
Ilustracje i schematy
- Schematy połączeń pokazują sposób podłączenia zasilania, wentylatorów, termostatów oraz bramki komunikacyjnej.
- Wymagane jest użycie bezpiecznika w obwodzie zasilania 12/24V.
Zgodność modelu
- Oprogramowanie wymaga systemu Windows XP lub Vista.
- Wymagane jest posiadanie zainstalowanego .NET Framework.
