Instrukcja montażu zestawu naprawczego Danfoss 032F2341 dla EVRA 32

Praktyczny przewodnik po zawartości zestawu naprawczego Danfoss 032F2341 dla zaworów EVRA w rozmiarze 32. Sprawdź wykaz części, wymiary i schemat montażowy.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik po zawartości zestawu naprawczego o numerze katalogowym 032F2341, przeznaczonego dla zaworów elektromagnetycznych Danfoss serii EVRA w rozmiarze 32. Instrukcja zawiera schemat montażowy zaworu oraz szczegółowy wykaz wszystkich elementów wchodzących w skład zestawu wraz z ich wymiarami.

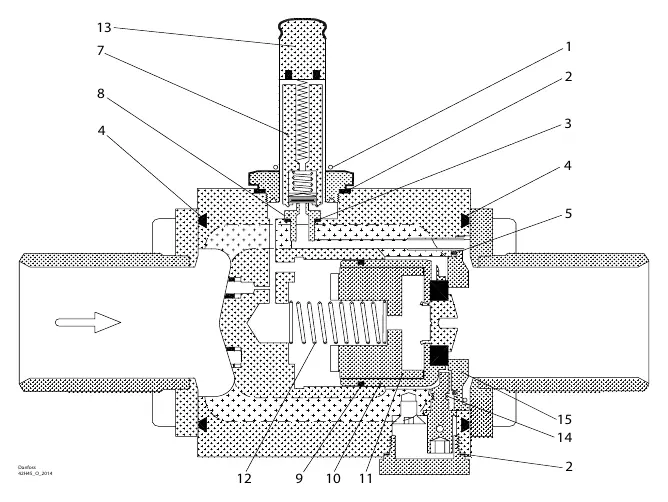

Schemat budowy zaworu EVRA 32

Schemat przedstawia przekrój zaworu z naniesionymi numerami referencyjnymi części. Pozwala to na precyzyjną identyfikację miejsca montażu każdego elementu wewnątrz korpusu zaworu. Należy zwrócić szczególną uwagę na kierunek przepływu czynnika zaznaczony strzałką na obudowie.

Schemat przekrojowy zaworu EVRA 32 z numeracją części

Wykaz części zestawu naprawczego

Zestaw zawiera 15 kluczowych komponentów niezbędnych do przeprowadzenia pełnego serwisu zaworu. Poniżej zestawienie najważniejszych elementów:

Uszczelki i pierścienie o różnych średnicach (np. 14 mm, 27 mm, 66 mm, 42 mm, 4 mm).
Elementy metalowe: tuleje, trzpienie oraz sprężyny.
Materiały: niektóre uszczelki wykonane są z aluminium, a elementy wewnętrzne ze stali.
Każdy element posiada przypisaną liczbę sztuk w zestawie (Total no.), co ułatwia weryfikację kompletności przed przystąpieniem do prac serwisowych.

Informacje o producencie

Danfoss A/S

Profil marki

Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Brak pewności co do poprawnej kolejności montażu uszczelek

Należy skorzystać z dołączonego schematu przekrojowego, który precyzyjnie wskazuje pozycję każdego numerowanego elementu wewnątrz korpusu zaworu.

Weryfikacja kompletności zestawu

Przed rozpoczęciem prac należy sprawdzić liczbę sztuk każdego elementu (Total no.) zgodnie z wykazem w instrukcji, aby upewnić się, że żadna część nie została pominięta.

Przed użyciem

Sprawdź numer katalogowy zestawu (032F2341) i upewnij się, że jest zgodny z modelem zaworu EVRA 32.
Przygotuj czyste miejsce pracy, aby uniknąć zanieczyszczenia elementów wewnętrznych zaworu.
Zweryfikuj wymiary uszczelek i elementów metalowych zgodnie z rysunkami technicznymi.
Upewnij się, że posiadasz wszystkie 15 typów części wymienionych w specyfikacji.
