Niniejsza instrukcja dotyczy przemysłowych pomp tłokowych o zmiennej wydajności serii PVM (w tym modelu 106CC). Dokument zawiera kluczowe dane dotyczące doboru modelu, specyfikacji wydajnościowych, opcji sterowania oraz procedur instalacji i pierwszego uruchomienia. Przed przystąpieniem do pracy należy upewnić się, że układ hydrauliczny jest czysty, a pompa jest prawidłowo zamontowana i odpowietrzona.

Opis urządzenia

Pompy serii PVM to konstrukcje osiowe z otwartym obiegiem, zaprojektowane do pracy w wymagających warunkach przemysłowych. Cechują się wysoką wydajnością, cichą pracą oraz możliwością pracy przy ciśnieniu ciągłym do 315 bar (zależnie od modelu). Wyposażone są w regulowany ogranicznik maksymalnego przepływu oraz porty pomiarowe.

Pompa tłokowa PVM Variable Displacement Piston Pump
Pompa tłokowa PVM Variable Displacement Piston Pump

Instalacja i pierwsze uruchomienie

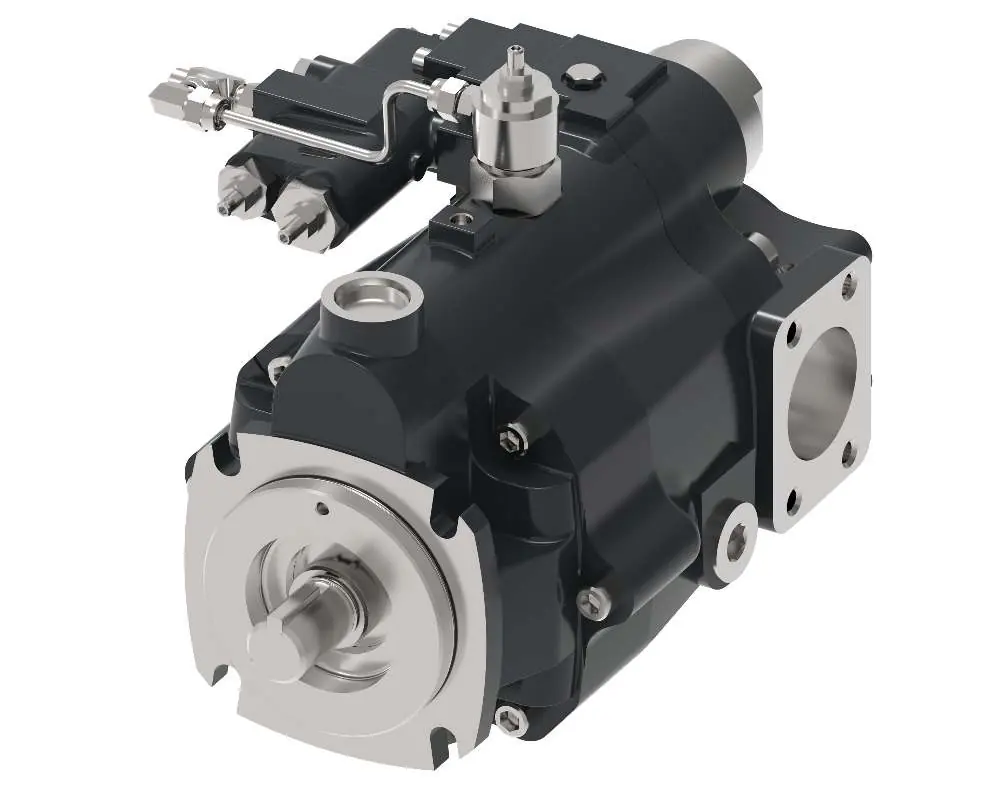

Widok ogólny pompy tłokowej Danfoss 106CC
Widok ogólny pompy tłokowej Danfoss 106CC

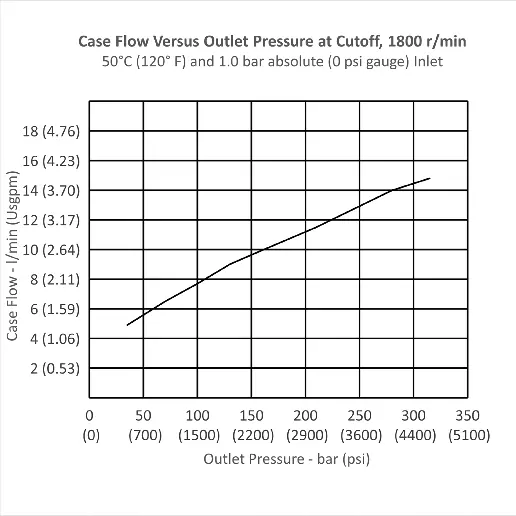

Wykres zależności przepływu w obudowie od ciśnienia wylotowego przy 1800 obr./min
Wykres zależności przepływu w obudowie od ciśnienia wylotowego przy 1800 obr./min
Wykres minimalnego przepływu w obudowie przy 2200 obr./min
Wykres minimalnego przepływu w obudowie przy 2200 obr./min
  • Montaż: Pompa może być montowana poziomo lub pionowo. Należy zapewnić, aby obudowa pozostawała zawsze wypełniona płynem hydraulicznym poprzez odpowiednie podłączenie portów drenażowych.
  • Napęd: Zaleca się bezpośredni napęd współosiowy z elastycznym sprzęgłem.
  • Przygotowanie: Przed uruchomieniem należy napełnić obudowę pompy przez najwyżej położony port drenażowy płynem hydraulicznym.
  • Uruchomienie: Po uruchomieniu pompa powinna zassać płyn w ciągu kilku sekund. Jeśli tak się nie stanie, należy sprawdzić szczelność linii ssawnej i kierunek obrotów. Po zassaniu należy pracować przez 5-10 minut bez obciążenia, aby usunąć powietrze z układu.

Opcje sterowania

Pompy PVM oferują różne warianty sterowania, w tym:

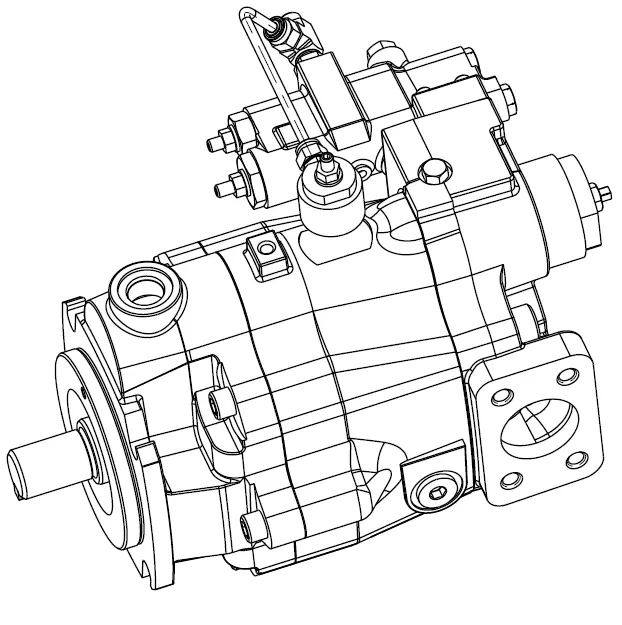

Pompa z zainstalowanym ogranicznikiem mocy (Power limiter control)
Pompa z zainstalowanym ogranicznikiem mocy (Power limiter control)

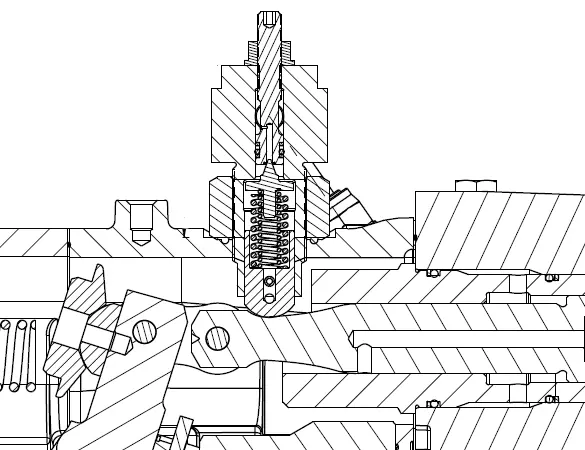

Przekrój mechanizmu sterowania mocą
Przekrój mechanizmu sterowania mocą
  • Kompensator ciśnienia (Kod A): Moduluje przepływ w zależności od zapotrzebowania przy zadanym ciśnieniu.
  • Load Sensing (Kody B, C): Zapewnia dopasowanie mocy wyjściowej do zapotrzebowania układu.
  • Sterowanie przemysłowe (Kody E, F): Umożliwia zdalne lub elektroniczne sterowanie ustawieniami kompensacji.
  • Sterowanie mocą/ogranicznik momentu (Kod L): Ogranicza maksymalny moment obrotowy poprzez redukcję wydajności przy wzroście ciśnienia.

Konserwacja i bezpieczeństwo

Kluczowym czynnikiem dla trwałości pompy jest czystość płynu hydraulicznego. Zaleca się stosowanie filtracji zgodnie z wytycznymi Danfoss (poziom zanieczyszczeń 20/18/13 lub ISO 18/13). Należy unikać rezonansów mechanicznych i hydraulicznych, które mogą negatywnie wpływać na żywotność urządzenia.

Dane techniczne

Szczegółowe parametry, takie jak maksymalne ciśnienie, przepływ, prędkość obrotowa oraz charakterystyki momentu obrotowego, są dostępne w sekcjach wydajnościowych instrukcji dla wersji standardowych (E) oraz wysokoprędkościowych (M).

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Pompa nie zasysa płynu (nie primuje)

Sprawdź, czy nie ma ograniczeń w przepływie między zbiornikiem a wlotem pompy, upewnij się, że kierunek obrotów jest prawidłowy oraz sprawdź, czy w linii ssawnej nie ma nieszczelności.

Płyn w zbiorniku jest mętny

Mętny płyn wskazuje na obecność powietrza w układzie. Należy kontynuować pracę bez obciążenia, aby usunąć uwięzione powietrze.

Przekroczenie dopuszczalnego ciśnienia

Podczas regulacji kompensatora ciśnienia należy zainstalować manometr 0-350 bar w porcie pomiarowym i ograniczyć ustawienie do ciśnienia znamionowego pompy.

Przed użyciem

  • Sprawdź, czy zbiornik i obwód są czyste i wolne od zanieczyszczeń.
  • Napełnij zbiornik przefiltrowanym olejem do poziomu zapobiegającego wirowaniu przy wlocie.
  • Napełnij obudowę pompy przez najwyższy port drenażowy przed startem.
  • Upewnij się, że linia drenażowa jest podłączona bezpośrednio do zbiornika i kończy się poniżej poziomu oleju.
  • Sprawdź kierunek obrotów wału zgodnie z oznaczeniem na pompie.

Parametry w praktyce

Nominalne ciśnienie
Maksymalne ciśnienie robocze, dla którego pompa jest zaprojektowana do pracy ciągłej.
Pojemność skokowa (cc/r)
Objętość płynu tłoczona przez pompę w jednym pełnym obrocie wału.
Prędkość obrotowa (r/min)
Zakres prędkości obrotowej wału wejściowego, w którym pompa zachowuje optymalną wydajność.

Ilustracje i schematy

  • Schematy sterowania pokazują połączenia portów: wlotu (B), wylotu (C), drenażu (F) oraz portów pomiarowych (K) i sygnałowych (J).
  • Wykresy wydajności przedstawiają zależność między ciśnieniem wyjściowym, prędkością obrotową a przepływem i sprawnością pompy.

Zgodność modelu

  • Pompy obsługują płyny hydrauliczne na bazie ropy naftowej, syntetyczne, o wysokiej zawartości wody oraz estry fosforanowe.
  • W przypadku stosowania płynów typu woda-glikol, żywotność łożysk może zostać zredukowana do 20% i wymagane jest płukanie obudowy.
