Instrukcja montażu zdalnego panelu LCP dla napędów Danfoss VLT® DriveMotor FCP 106/FCM 106

Opis produktu i zastosowanie

Niniejsza instrukcja dotyczy zdalnego montażu panelu sterowania (LCP) dla napędów Danfoss VLT DriveMotor FCP 106 oraz FCM 106. Zdalny montaż panelu LCP jest przeznaczony wyłącznie do celów konfiguracyjnych oraz serwisowych i nie jest odpowiedni do instalacji stałych. Kabel LCP posiada klasę szczelności IP54 i nie posiada certyfikacji UL.

Bezpieczeństwo

Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie przestrzegać zasad bezpieczeństwa dotyczących czasu rozładowania kondensatorów w przetwornicy częstotliwości. Kondensatory mogą pozostawać naładowane wysokim napięciem nawet po odłączeniu zasilania. Przed rozpoczęciem prac należy:

• Zatrzymać silnik.
• Odłączyć zasilanie sieciowe AC oraz zdalne zasilanie DC, w tym systemy podtrzymania bateryjnego i UPS.
• Odłączyć lub zablokować silnik PM.
• Odczekać na pełne rozładowanie kondensatorów (dla napięcia 3x400V czas oczekiwania wynosi 4 minuty).
• Użyć odpowiedniego miernika napięcia, aby upewnić się, że kondensatory są całkowicie rozładowane.

Instalacja mechaniczna

Proces montażu panelu LCP na panelu sterowniczym obejmuje następujące kroki:

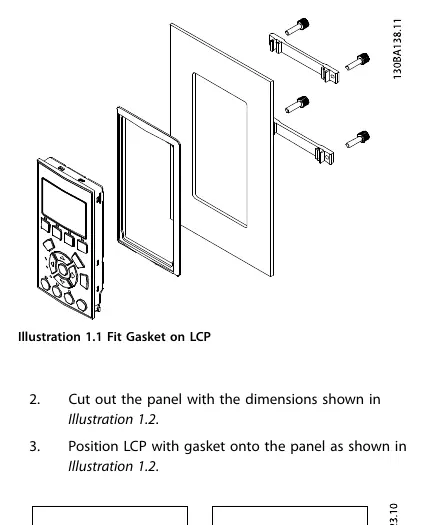

• Nałożenie uszczelki na panel LCP.
• Wycięcie otworu w panelu montażowym o odpowiednich wymiarach.
• Umieszczenie panelu LCP z uszczelką w wyciętym otworze.
• Zamocowanie wsporników z tyłu panelu LCP i dokręcenie ich dostarczonymi śrubami z momentem obrotowym 1,3 Nm.

Instalacja elektryczna

Po mechanicznym zamocowaniu panelu należy podłączyć kabel LCP. Należy połączyć kabel z panelem sterowniczym, a następnie z przetwornicą częstotliwości zgodnie z odpowiednimi schematami połączeń. Upewnij się, że wszystkie połączenia są stabilne i wykonane zgodnie z zaleceniami producenta.
