Elektroniczny sterownik czasowy Danfoss 103E5

Opis produktu

Danfoss 103E5 to elektroniczny sterownik czasowy przeznaczony do jednoczesnego zarządzania systemami centralnego ogrzewania oraz ciepłej wody użytkowej. Urządzenie umożliwia ustawienie do 3 okresów włączenia i wyłączenia dziennie. Sterownik oferuje dwa tryby pracy: 24-godzinny (ten sam program na każdy dzień) lub 5/2-dniowy (oddzielne programy dla dni roboczych i weekendów).

Dane techniczne

• Zasilanie: 230 Vac, 50 Hz
• Obciążalność styków: 3(1)A, 264 Vac
• Klasa ochrony: IP30
• Temperatura otoczenia: maks. 45°C
• Wymiary: 102 x 136 x 47 mm
• Rezerwa zasilania: minimum 14 dni

Bezpieczeństwo i instalacja

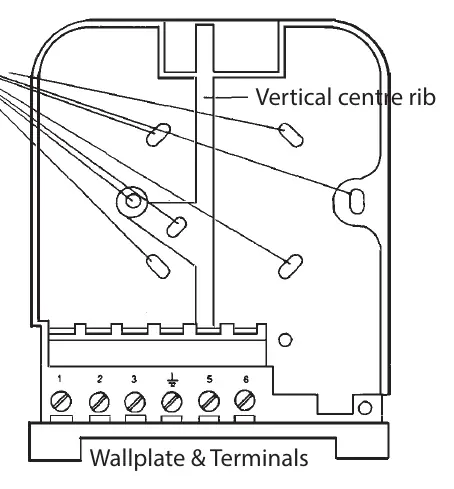

Uwaga: Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka lub kompetentnego instalatora systemów grzewczych, zgodnie z obowiązującymi przepisami elektrycznymi. Przed przystąpieniem do prac należy odłączyć zasilanie. Urządzenie montuje się na ścianie lub puszce podtynkowej. Kable powierzchniowe należy wprowadzać od dołu jednostki.

Uruchomienie i obsługa

Aby zresetować urządzenie do ustawień fabrycznych, należy nacisnąć jednocześnie przyciski SELECT, ADVANCE, + oraz -. Ustawienie zegara odbywa się za pomocą przycisku PROGRAMME oraz przycisków + i -. W trybie pracy RUN, przycisk SELECT pozwala na wybór trybu: ON (ciągłe włączenie), OFF (ciągłe wyłączenie), AUTO (zgodnie z programem) lub ALLDAY (włączenie od pierwszego do ostatniego zaprogramowanego czasu).

Funkcje specjalne

Sterownik posiada dwie funkcje tymczasowego nadpisania programu: +1 HOUR (dodaje godzinę pracy) oraz ADVANCE (przejście do następnego zaprogramowanego zdarzenia w trybie AUTO). Wbudowana bateria litowa podtrzymuje ustawienia czasu i programu przez okres do 15 dni w przypadku braku zasilania sieciowego.

Konserwacja i usterki

Urządzenie nie wymaga specjalnej konserwacji. W przypadku problemów z działaniem, należy sprawdzić zasilanie oraz poprawność ustawień programu. Jeśli problem nadal występuje, zaleca się kontakt z lokalnym serwisem grzewczym lub działem technicznym producenta.

Utylizacja

Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych. Nie wyrzucać wraz z odpadami komunalnymi.
