Danfoss 102E5 Elektromechaniczny mini programator

Opis produktu

Danfoss 102E5 to elektromechaniczny mini programator przeznaczony do sterowania systemami ciepłej wody użytkowej oraz ogrzewania. Urządzenie pozwala na ustawienie dwóch okresów włączenia i wyłączenia w ciągu doby, z możliwością ręcznego nadpisania harmonogramu za pomocą pokrętła wyboru.

Dane techniczne

• Zasilanie: 230Vac, 50 Hz
• Obciążalność styków: 6(2)A, 264Vac
• Klasa szczelności: IP20
• Dokładność zegara: +/- 1 min./miesiąc
• Temperatura otoczenia: do 55 stopni Celsjusza
• Wymiary: 112 x 135 x 69 mm

Bezpieczeństwo i instalacja

Uwaga: Instalacja urządzenia powinna być przeprowadzona wyłącznie przez wykwalifikowanego elektryka lub kompetentnego instalatora systemów grzewczych, zgodnie z obowiązującymi przepisami elektrycznymi. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone.

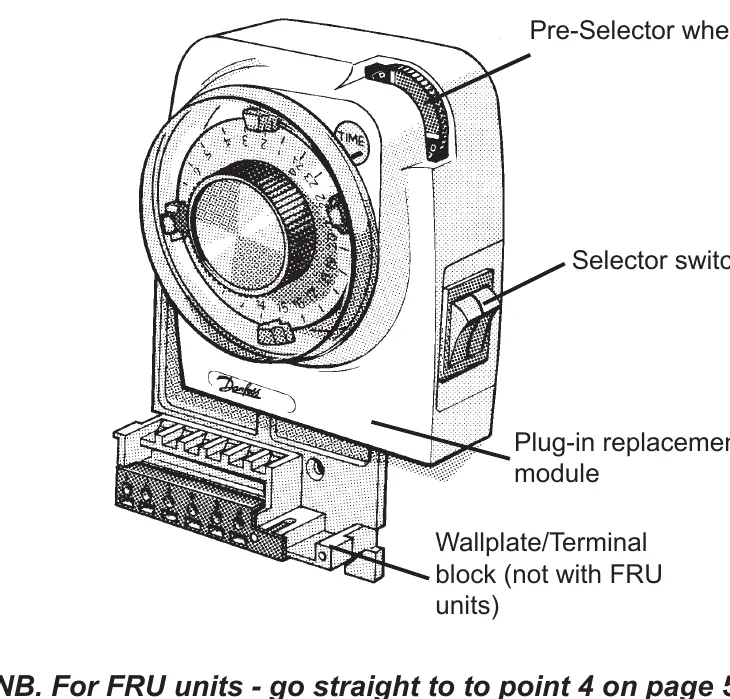

Proces instalacji obejmuje montaż płytki ściennej, podłączenie przewodów zgodnie ze schematem oraz osadzenie modułu programatora. W przypadku jednostek FRU (Factory Replacement Units) należy postępować zgodnie ze skróconą procedurą wymiany modułu.

Uruchomienie i obsługa

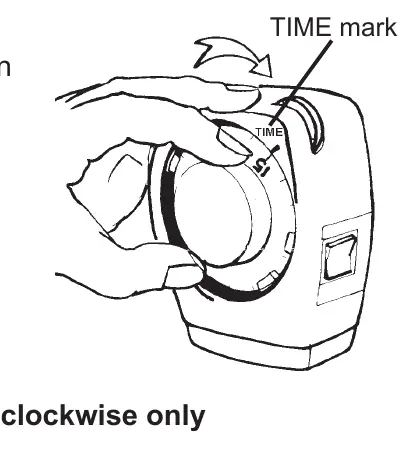

Po instalacji należy usunąć taśmę zabezpieczającą z pokrętła wyboru i obrócić tarczę zegara dwukrotnie, aby wyczyścić mechanizm. Ustawienie czasu odbywa się poprzez obrót tarczy zgodnie z ruchem wskazówek zegara do momentu zrównania z oznaczeniem TIME. Programowanie realizowane jest za pomocą czerwonych (włączenie) i niebieskich (wyłączenie) suwaków na tarczy.

Obsługa i nadpisanie programu

Użytkownik może wybrać tryb pracy za pomocą przełącznika kołyskowego: tylko ciepła woda, ciepła woda i ogrzewanie razem lub system wyłączony. Funkcja nadpisania (Pre-Selector) pozwala na tymczasową zmianę harmonogramu, np. włączenie ogrzewania poza ustalonymi godzinami, bez trwałej zmiany ustawień na tarczy.

Konserwacja i usterki

W przypadku przerwy w dostawie prądu lub zmiany czasu na letni/zimowy, konieczne jest ponowne ustawienie zegara. Jeśli urządzenie nie działa poprawnie, należy sprawdzić połączenia elektryczne oraz poprawność ustawienia suwaków. W razie dalszych problemów zaleca się kontakt z lokalnym inżynierem serwisu lub działem technicznym producenta.
