Elektroniczna jednostka sterująca Danfoss 101N0280 do sprężarek BD

Opis produktu

Elektroniczna jednostka sterująca 101N0280 to zaawansowane urządzenie przeznaczone do sprężarek Danfoss serii BD. Jest to urządzenie dwunapięciowe, co oznacza, że może być zasilane zarówno z systemów 12V, jak i 24V. Maksymalne dopuszczalne napięcie wynosi 17V dla systemów 12V oraz 31,5V dla systemów 24V. Jednostka posiada wbudowane zabezpieczenie termiczne, które automatycznie zatrzymuje pracę sprężarki w przypadku przegrzania.

Instalacja i zasilanie

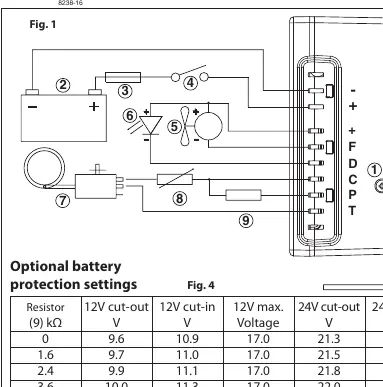

Jednostkę należy zamontować bezpośrednio na sprężarce, zatrzaskując pokrywę na głowicy śruby. Podłączenie zasilania musi odbywać się bezpośrednio do biegunów akumulatora, z zachowaniem właściwej polaryzacji (+ do +, - do -). Urządzenie jest zabezpieczone przed odwrotną polaryzacją. W celu ochrony instalacji wymagane jest zastosowanie bezpiecznika na przewodzie dodatnim: 30A dla systemów 12V oraz 15A dla systemów 24V.

Konfiguracja i obsługa

Jednostka oferuje elastyczne opcje sterowania:

• Tryb AEO (Adaptive Energy Optimizing): Sprężarka automatycznie dostosowuje prędkość obrotową do aktualnego zapotrzebowania na chłodzenie w zakresie napięć 9,6V - 31,5V.
• Termostat: Podłączany między zaciski C i T, umożliwia płynną regulację prędkości obrotowej.
• Stałe prędkości: Możliwe do uzyskania poprzez zastosowanie rezystora o odpowiedniej wartości między zaciskami C i P, co pozwala na pracę w zakresie od 2500 do 4400 obr./min.
• Wentylator: Opcjonalny wentylator 12V można podłączyć między zaciski + i F.

Diagnostyka i bezpieczeństwo

Urządzenie wyposażone jest w system diagnostyki błędów za pomocą opcjonalnej diody LED podłączonej do zacisków + i D. Liczba błysków diody wskazuje rodzaj usterki:

• 1 błysk: Zadziałanie zabezpieczenia akumulatora (napięcie poza zakresem).
• 2 błyski: Przeciążenie prądowe wentylatora.
• 3 błyski: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie różnicowe).
• 4 błyski: Błąd minimalnej prędkości obrotowej silnika.
• 5 błysków: Termiczne wyłączenie jednostki sterującej.
