Elektroniczna jednostka sterująca Danfoss 101N0710 do sprężarek BD350GH

Instrukcja obsługi i konfiguracji elektronicznej jednostki sterującej Danfoss 101N0710 dla sprężarek BD350GH. Dowiedz się jak podłączyć zasilanie, termostat, wentylatory oraz jak diagnozować błędy.

Spis treści

Opis produktu

Elektroniczna jednostka sterująca 101N0710 jest przeznaczona do pracy ze sprężarkami Danfoss BD350GH w systemach zasilania 24V DC. Urządzenie posiada wbudowane zabezpieczenie termiczne, które automatycznie zatrzymuje pracę sprężarki w przypadku przegrzania płytki PCB (powyżej 100°C). Maksymalne dopuszczalne napięcie zasilania wynosi 31,5V DC, a maksymalna temperatura otoczenia to 55°C.

Instalacja i uruchomienie

Jednostkę należy zamontować bezpośrednio na sprężarce za pomocą dwóch śrub. Zasilanie musi być podłączone bezpośrednio do biegunów akumulatora, zachowując polaryzację (+ do +, - do -). W obwodzie zasilania należy zastosować bezpiecznik 30A umieszczony jak najbliżej akumulatora oraz wyłącznik główny o obciążalności min. 50A. Należy unikać dodatkowych połączeń w przewodach zasilających, aby zapobiec spadkom napięcia.

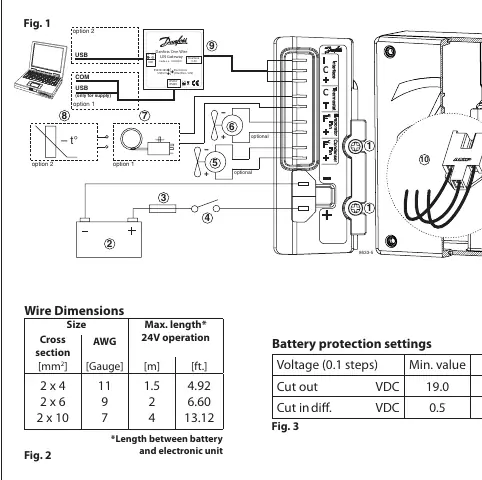

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Obsługa i konfiguracja

Urządzenie umożliwia zaawansowaną konfigurację za pomocą oprogramowania TOOL4COOL oraz interfejsu komunikacyjnego Danfoss One Wire/LIN Gateway. Użytkownik może dostosować:

  • Ochronę akumulatora: Ustawienie progów napięcia odcięcia i załączenia.
  • Termostat: Możliwość wyboru między termostatem elektrycznym NTC a mechanicznym. Standardowe ustawienie to Auto.
  • Prędkość obrotową: Zakres od 2500 do 4000 obr./min (ustawienie fabryczne 4000 obr./min).
  • Wentylatory: Możliwość podłączenia wentylatora parownika i skraplacza (40W) z regulacją prędkości 40-100% oraz opóźnieniem startu.

Diagnostyka usterek

W przypadku wystąpienia błędu, jednostka rejestruje kod, który można odczytać za pomocą oprogramowania TOOL4COOL. Główne kody błędów obejmują:

  • Kod 1: Zabezpieczenie akumulatora (napięcie poza zakresem).
  • Kod 2: Przeciążenie prądowe wentylatora.
  • Kod 3: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie).
  • Kod 4: Błąd minimalnej prędkości silnika.
  • Kod 5: Termiczne wyłączenie jednostki (przegrzanie).
  • Kod 6: Awaria termostatu (zwarcie lub brak połączenia czujnika NTC).
