Elektroniczny sterownik Danfoss 101N0210 do sprężarek BD35/50F

Opis produktu

Elektroniczny sterownik Danfoss przeznaczony jest do obsługi sprężarek BD35/50F. Moduł jest uniwersalny i może pracować z instalacjami 12V lub 24V. Maksymalne dopuszczalne napięcie dla instalacji 12V wynosi 17V, a dla 24V wynosi 31,5V. Urządzenie posiada wbudowaną ochronę termiczną, która automatycznie wyłącza sprężarkę w przypadku przegrzania.

Uruchomienie i instalacja

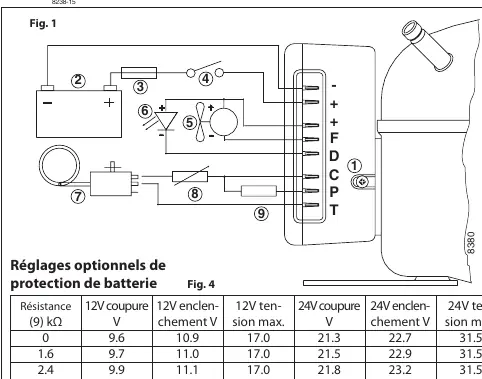

Sterownik należy zamontować bezpośrednio na sprężarce, blokując pokrywę pod głowicą śruby. Zasilanie musi być podłączone bezpośrednio do zacisków akumulatora, z zachowaniem polaryzacji (plus do +, minus do -). Wymagane jest zastosowanie bezpiecznika na przewodzie dodatnim: 15A dla instalacji 12V oraz 7,5A dla instalacji 24V. W przypadku stosowania wyłącznika, musi on obsługiwać prąd o natężeniu co najmniej 20A.

Ochrona akumulatora

Sterownik posiada konfigurowalne progi napięcia odcięcia i załączenia. Standardowe ustawienia można modyfikować poprzez podłączenie rezystora między zaciski C i P. Dla systemów solarnych bez akumulatora zaleca się użycie rezystora 220 kΩ.

Obsługa i sterowanie

Prędkość obrotową sprężarki można regulować za pomocą rezystora podłączonego do obwodu sterowania. W modelach 101N0300 prędkość jest automatycznie dostosowywana do zapotrzebowania na chłód (tryb AEO). Wentylator (opcjonalny) należy podłączyć między zaciski + i F; sterownik zapewnia stałe napięcie wyjściowe 12V dla wentylatora.

Diagnostyka usterek

W przypadku wystąpienia błędu, opcjonalna dioda LED podłączona między zaciski + i D będzie migać. Liczba mignięć wskazuje rodzaj usterki:

• 2 mignięcia: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie w układzie).
• 3 mignięcia: Przeciążenie silnika wentylatora.
• 4 mignięcia: Zbyt niska prędkość obrotowa silnika.
• 5 mignięcia: Przegrzanie sterownika elektronicznego.
• 1 mignięcie: Zadziałanie ochrony akumulatora (napięcie poza zakresem).
