Elektroniczna jednostka sterująca Danfoss 101N0400 do sprężarek BD35F i BD35K

Opis produktu

Elektroniczna jednostka sterująca 101N0400 jest przeznaczona do współpracy ze sprężarkami Danfoss BD35F oraz BD35K w systemach zasilanych panelami słonecznymi. Urządzenie pracuje w zakresie napięć od 10 do 45V DC i posiada wbudowane zabezpieczenie termiczne, które automatycznie zatrzymuje pracę sprężarki w przypadku przegrzania jednostki.

Instalacja i zasilanie

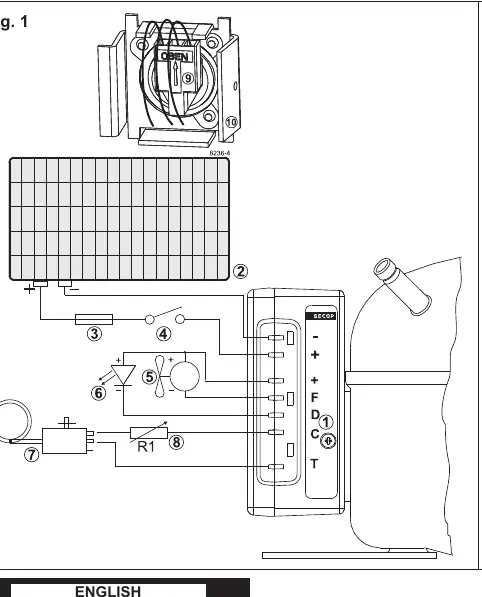

Jednostkę należy zamontować bezpośrednio na sprężarce, zatrzaskując pokrywę na głowicy śruby. Zasilanie musi być podłączone bezpośrednio do biegunów panelu słonecznego, zachowując właściwą polaryzację (+ do +, - do -). Urządzenie jest zabezpieczone przed odwrotną polaryzacją. W celu ochrony instalacji zaleca się montaż bezpiecznika 15A na przewodzie dodatnim jak najbliżej źródła zasilania. W przypadku stosowania wyłącznika głównego, powinien on posiadać prąd znamionowy minimum 20A.

Obsługa i konfiguracja

Jednostka oferuje funkcję AEO (Adaptive Energy Optimizing), która automatycznie dostosowuje prędkość obrotową sprężarki do aktualnego zapotrzebowania na chłodzenie. Termostat podłącza się do zacisków C i T. Istnieje możliwość ustawienia stałych prędkości obrotowych w zakresie od 2000 do 3500 obr./min poprzez zastosowanie odpowiedniego rezystora w obwodzie sterującym. Opcjonalnie można podłączyć wentylator (do zacisków + i F) oraz diodę LED (do zacisków + i D) w celu sygnalizacji błędów.

Diagnostyka usterek

W przypadku wystąpienia błędu, dioda LED sygnalizuje go poprzez odpowiednią liczbę mignięć:

• 5 mignięć: Przegrzanie jednostki elektronicznej.
• 4 mignięcia: Błąd minimalnej prędkości obrotowej silnika.
• 3 mignięcia: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie różnicowe).
• 2 mignięcia: Przeciążenie prądowe wentylatora.

Po każdej sekwencji mignięć następuje przerwa, po której cykl jest powtarzany co 4 sekundy.
