Danfoss 101N08xx Series BD Controller - Instrukcja szybkiego startu

Opis produktu

Sterownik Danfoss serii 101N08xx to zaawansowane rozwiązanie przeznaczone do zarządzania pracą sprężarek w systemach chłodniczych 12-24 V DC. Urządzenie współpracuje z oprogramowaniem Tool4Cool LabEdition oraz bramką Bluetooth, umożliwiając precyzyjne monitorowanie i konfigurację parametrów pracy.

Uruchomienie i konfiguracja

Proces uruchomienia obejmuje przygotowanie niezbędnych komponentów, takich jak moduły sterujące, przewody zasilające, czujniki temperatury NTC oraz bramkę komunikacyjną. Kluczowe kroki obejmują:

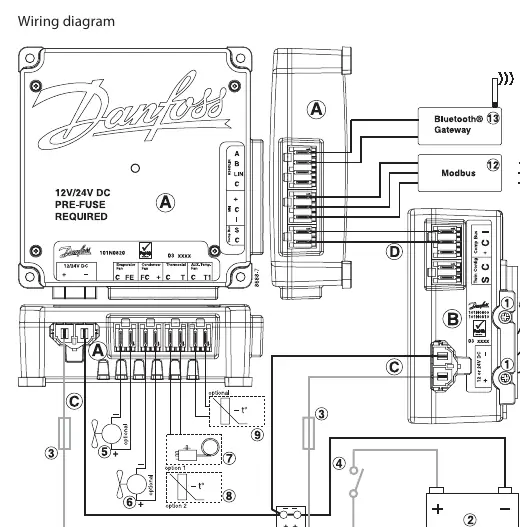

• Podłączenie kabli: Zgodnie ze schematami dla konfiguracji pojedynczej lub podwójnej sprężarki. Należy pamiętać o zastosowaniu odpowiednich bezpieczników i przełączników głównych.
• Parowanie bramki: Proces parowania bramki Bluetooth z komputerem wymaga włączenia urządzenia i przeprowadzenia procedury dodawania nowego sprzętu w systemie operacyjnym (Windows XP/Vista) przy użyciu kodu dostępu 1234.
• Instalacja oprogramowania: Wymagana jest aktualna wersja .NET Framework. Po instalacji Tool4Cool LabEdition należy wprowadzić klucz produktu znajdujący się w dokumentacji.

Obsługa i monitorowanie

Po nawiązaniu połączenia sieciowego (Modbus/RTU) przez odpowiedni port COM, użytkownik uzyskuje dostęp do zaawansowanych funkcji sterownika. Oprogramowanie Tool4Cool pozwala na:

• Podgląd parametrów pracy sprężarki w czasie rzeczywistym.
• Konfigurację ustawień takich jak prędkość obrotowa, opóźnienia startu oraz progi ochrony akumulatora.
• Monitorowanie napięcia zasilania, zużycia energii oraz odczytów z czujników temperatury.

Bezpieczeństwo i konserwacja

Podczas instalacji należy bezwzględnie przestrzegać schematów połączeń elektrycznych. Urządzenie wymaga zasilania prądem stałym 12 V lub 24 V. Wszelkie prace serwisowe powinny być wykonywane zgodnie z dedykowanymi instrukcjami technicznymi dla poszczególnych modułów. W przypadku problemów z komunikacją, należy sprawdzić poprawność przypisania portu COM oraz stan naładowania bramki Bluetooth.
