Instrukcja wykrywania błędów przetwornika dla Danfoss AK-XM

Opis i zastosowanie

Niniejsza instrukcja dotyczy konfiguracji detekcji błędów przetwornika dla modułów Danfoss AK-XM 101A, AK-XM 205A oraz AK-XM 205B. Prawidłowa instalacja przetwornika AKS 32R jest kluczowa dla zapewnienia niezawodnego monitorowania pracy systemu i szybkiego wykrywania ewentualnych usterek czujników.

Instalacja i podłączenie

Podczas korzystania z przetwornika AKS 32R należy zwrócić uwagę na sposób jego podłączenia do modułów sterujących:

• Podłączenie do modułu sterownika: W standardowej konfiguracji przetwornik powinien być podłączony bezpośrednio do modułu sterownika.
• Podłączenie do modułu rozszerzeń: Jeśli przetwornik jest podłączony do modułu rozszerzeń, konieczne jest zamontowanie dołączonego rezystora (47 kOhm). Zapewnia to prawidłowe wykrywanie błędów czujnika przez system.

Konfiguracja sygnału dla wielu modułów

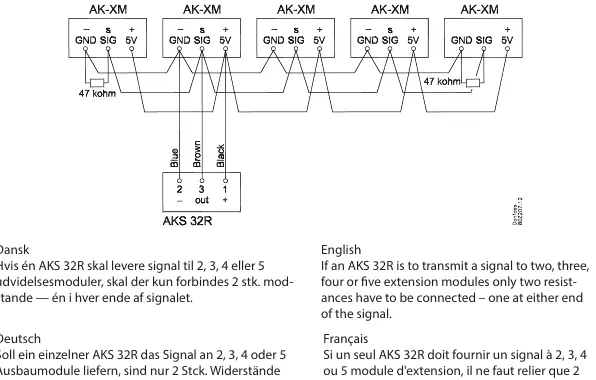

W przypadku, gdy jeden przetwornik AKS 32R musi przesyłać sygnał do kilku modułów rozszerzeń (od 2 do 5), należy zastosować specyficzną konfigurację rezystorów:

• Wymagane jest podłączenie tylko dwóch rezystorów 47 kOhm.
• Rezystory należy umieścić na obu końcach linii sygnałowej.
• Jeśli pozostałe regulatory w systemie są innego typu, rezystory należy pominąć.

Bezpieczeństwo i konserwacja

Instalacja powinna być przeprowadzana przez wykwalifikowany personel zgodnie z obowiązującymi normami. Regularna kontrola połączeń elektrycznych oraz stanu rezystorów jest zalecana w celu utrzymania ciągłości detekcji błędów. W przypadku wykrycia nieprawidłowości w odczytach, należy sprawdzić poprawność montażu rezystorów oraz integralność przewodów sygnałowych.
