Elektroniczna jednostka sterująca Danfoss 101N0210 dla sprężarek BD35/50F

Opis produktu

Elektroniczna jednostka sterująca Danfoss 101N0210 jest urządzeniem dwunapięciowym, przeznaczonym do pracy w systemach 12V oraz 24V DC. Jest kompatybilna ze sprężarkami serii BD35 oraz BD50F. Urządzenie posiada wbudowane zabezpieczenie termiczne, które automatycznie zatrzymuje pracę sprężarki w przypadku przegrzania.

Instalacja i zasilanie

Jednostkę należy zamontować bezpośrednio na sprężarce, zatrzaskując pokrywę na głowicy śruby. Podłączenie zasilania musi odbywać się bezpośrednio do biegunów akumulatora, zachowując właściwą polaryzację (+ do +, - do -). Urządzenie jest zabezpieczone przed odwrotną polaryzacją. W obwodzie zasilania należy zastosować bezpiecznik: 15A dla instalacji 12V oraz 7.5A dla 24V. Należy unikać dodatkowych połączeń w systemie zasilania, aby zapobiec spadkom napięcia.

Obsługa i ustawienia

Jednostka oferuje możliwość regulacji ochrony akumulatora oraz prędkości obrotowej sprężarki. Prędkość obrotową można dostosować w zakresie 2000-3500 obr./min poprzez zastosowanie odpowiedniego rezystora w obwodzie sterującym. W aplikacjach solarnych bez akumulatora zaleca się użycie rezystora 220 kΩ. Opcjonalnie można podłączyć wentylator (wyjście 12V) oraz diodę LED do sygnalizacji błędów.

Diagnostyka usterek

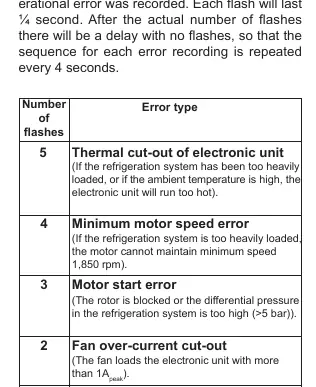

W przypadku wystąpienia błędu, podłączona dioda LED będzie migać, wskazując rodzaj problemu:

• 1 mignięcie: Zadziałanie zabezpieczenia akumulatora (napięcie poza zakresem).
• 2 mignięcia: Przeciążenie wentylatora (pobór prądu powyżej 1A).
• 3 mignięcia: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie różnicowe).
• 4 mignięcia: Błąd minimalnej prędkości obrotowej (zbyt duże obciążenie układu).
• 5 mignięć: Zadziałanie zabezpieczenia termicznego jednostki elektronicznej.
