Elektroniczna jednostka sterująca Danfoss 101N0290 do sprężarek BD

Opis produktu

Elektroniczna jednostka sterująca 101N0290 to zaawansowane urządzenie przeznaczone do sprężarek BD, charakteryzujące się wysoką wydajnością rozruchową. Jest to urządzenie dwunapięciowe, co oznacza, że może być stosowane zarówno w systemach zasilania 12V, jak i 24V DC. Maksymalne dopuszczalne napięcie wynosi 17V dla systemów 12V oraz 31,5V dla systemów 24V. Urządzenie posiada wbudowane zabezpieczenie termiczne, które automatycznie zatrzymuje pracę sprężarki w przypadku przegrzania jednostki.

Instalacja i zasilanie

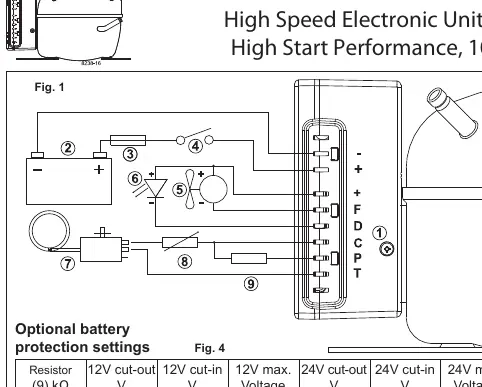

Jednostkę należy zamontować bezpośrednio na sprężarce, zatrzaskując pokrywę na głowicy śruby. Podłączenie zasilania musi odbywać się bezpośrednio do biegunów akumulatora, zachowując właściwą polaryzację (+ do +, - do -). Urządzenie jest zabezpieczone przed odwrotną polaryzacją. W celu ochrony instalacji zaleca się montaż bezpiecznika w przewodzie dodatnim jak najbliżej akumulatora: 30A dla systemów 12V oraz 15A dla systemów 24V. W przypadku stosowania wyłącznika głównego, powinien on mieć obciążalność prądową minimum 30A.

Konfiguracja i obsługa

Jednostka oferuje zaawansowane funkcje sterowania:

• Ochrona baterii: Sprężarka zatrzymuje się i uruchamia ponownie zgodnie z ustalonymi limitami napięcia. Standardowe ustawienia można modyfikować za pomocą rezystora podłączonego między zaciski C i P.
• Tryb AEO: Funkcja Adaptive Energy Optimizing pozwala sprężarce automatycznie dostosowywać prędkość do aktualnego zapotrzebowania na chłodzenie w zakresie napięć od 9,6V do 31,5V.
• Termostat: Podłączany między zaciski C i T. Umożliwia regulację prędkości obrotowej sprężarki.
• Wentylator: Opcjonalny wentylator 12V można podłączyć między zaciski + i F. Wyjście zapewnia stały prąd 0,5A.

Diagnostyka usterek

Opcjonalna dioda LED podłączona między zaciski + i D sygnalizuje błędy operacyjne za pomocą sekwencji błysków. Każdy błysk trwa 1/4 sekundy, a sekwencja powtarzana jest co 4 sekundy. Kody błędów obejmują: wyłączenie termiczne jednostki, błąd minimalnej prędkości obrotowej, błąd rozruchu silnika, wyłączenie nadprądowe wentylatora oraz wyłączenie z powodu ochrony baterii.
