Elektroniczny moduł sterujący Danfoss 101N0500 do sprężarek BD35/BD50F

Opis produktu

Moduł elektroniczny Danfoss 101N0500 to uniwersalne urządzenie sterujące przeznaczone do sprężarek BD35 oraz BD50F. Urządzenie obsługuje zarówno systemy zasilania prądem stałym (12V/24V DC), jak i prądem zmiennym (100-240V AC, 50/60Hz). Moduł posiada wbudowane zabezpieczenie termiczne, które automatycznie zatrzymuje pracę sprężarki w przypadku przegrzania elektroniki (powyżej 100°C na płytce PCB).

Instalacja i zasilanie

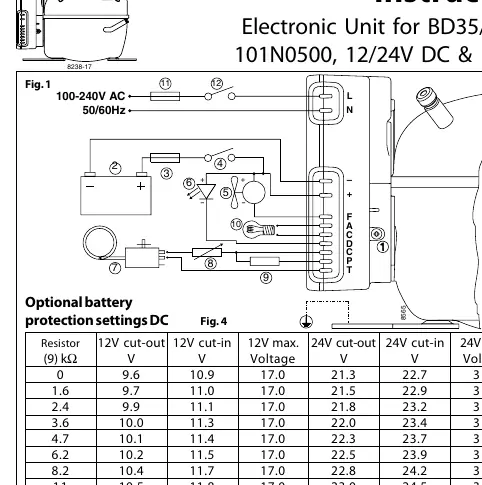

Moduł montuje się bezpośrednio na sprężarce poprzez zatrzaśnięcie pokrywy na głowicy śruby. W przypadku zasilania DC, urządzenie należy podłączyć bezpośrednio do biegunów akumulatora, stosując odpowiedni bezpiecznik (15A dla 12V, 7.5A dla 24V) oraz przewody o przekroju zgodnym z zaleceniami producenta. Przy zasilaniu AC, przewody podłącza się do zacisków L i N, stosując bezpiecznik 4A. Jeśli oba źródła zasilania są podłączone jednocześnie, priorytet ma zasilanie AC.

Konfiguracja i obsługa

Użytkownik może dostosować parametry pracy sprężarki:

• Prędkość obrotowa: Standardowa prędkość wynosi 2000 obr./min. Można ją zwiększyć do 3500 obr./min poprzez instalację rezystora o odpowiedniej wartości między zaciskami C i T.
• Ochrona akumulatora: Standardowe ustawienia napięć odcięcia i załączenia można modyfikować za pomocą rezystora podłączonego między zaciski C i P.
• Dodatkowe akcesoria: Moduł umożliwia podłączenie wentylatora (12V), lampki sygnalizacyjnej (12V) oraz diody LED do diagnostyki błędów.

Diagnostyka usterek

W przypadku wystąpienia błędu, dioda LED sygnalizuje przyczynę poprzez liczbę mignięć:

• 5 mignięć: Przegrzanie modułu elektronicznego.
• 4 mignięcia: Błąd minimalnej prędkości obrotowej silnika.
• 3 mignięcia: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie).
• 2 mignięcia: Przeciążenie prądowe wentylatora.
• 1 mignięcie: Zadziałanie zabezpieczenia akumulatora (napięcie poza zakresem).
