Instrukcja obsługi modułu elektronicznego Danfoss 101N0400
Przewodnik instalacji i konfiguracji modułu elektronicznego Danfoss 101N0400 dla sprężarek BD35F i BD35K. Zawiera schematy podłączenia zasilania, termostatu, wentylatora, diody LED oraz tabelę diagnostyki błędów.
Spis treści
Najważniejsze informacje z instrukcji
Moduł elektroniczny 101N0400 przeznaczony jest do zasilania sprężarek BD35F i BD35K w systemach solarnych. Urządzenie pracuje w zakresie napięć 10-45V DC. Posiada wbudowane zabezpieczenie termiczne oraz ochronę przed odwrotną polaryzacją. Maksymalna temperatura otoczenia wynosi 55°C.
Instalacja
Moduł należy podłączyć do sprężarki za pomocą wtyku terminala (9) do złącza (10). Całość montuje się na sprężarce poprzez zatrzaśnięcie pokrywy na łbie śruby (1).
Podłączenie zasilania
Zasilanie musi być podłączone bezpośrednio do biegunów panelu słonecznego. Należy zachować polaryzację: plus do +, minus do -. W obwodzie dodatnim należy zainstalować bezpiecznik 15A jak najbliżej panelu. W przypadku stosowania wyłącznika głównego, musi on mieć prąd znamionowy min. 20A. Należy bezwzględnie przestrzegać przekrojów przewodów podanych w tabeli wymiarów w dokumentacji.
Termostat i prędkość obrotowa
Termostat (7) podłącza się między zaciski C i T. Bezpośrednie połączenie z zaciskiem C aktywuje tryb AEO (Adaptive Energy Optimizing), w którym sprężarka automatycznie dostosowuje prędkość do zapotrzebowania na chłodzenie. Stałe prędkości w zakresie 2000-3500 obr./min można uzyskać poprzez wpięcie odpowiedniego rezystora (8) między zaciski C i T.
Wentylator i dioda LED
Wentylator (5) podłącza się między zaciski + i F. Należy wybrać wentylator dostosowany do napięcia panelu słonecznego. Diodę LED (6) o prądzie 10mA podłącza się między zaciski + i D. Dioda sygnalizuje błędy poprzez liczbę mignięć (każde trwa 1/4 sekundy, sekwencja powtarzana co 4 sekundy).
Rozwiązywanie problemów
Diagnostyka błędów na podstawie liczby mignięć diody LED:
- 5 mignięć: Błąd termicznego wyłączenia modułu (przeciążenie systemu lub zbyt wysoka temperatura otoczenia).
- 4 mignięcia: Błąd minimalnej prędkości obrotowej silnika (system zbyt obciążony, silnik nie utrzymuje ok. 1850 obr./min).
- 3 mignięcia: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie różnicowe >5 bar).
- 2 mignięcia: Wyłączenie nadprądowe wentylatora (wentylator obciąża moduł prądem powyżej 1A szczytowo).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Dioda LED miga 5 razy
Moduł jest przegrzany. Sprawdź obciążenie systemu chłodniczego i temperaturę otoczenia.
Dioda LED miga 3 razy
Silnik nie może wystartować. Sprawdź, czy wirnik nie jest zablokowany lub czy ciśnienie w układzie nie przekracza 5 bar.
Dioda LED miga 2 razy
Wentylator pobiera zbyt duży prąd (powyżej 1A). Sprawdź wentylator pod kątem zwarć lub uszkodzeń.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 10-45V DC.
- Upewnij się, że przekrój przewodów jest zgodny z tabelą w zależności od długości i napięcia (12V/24V).
- Zainstaluj bezpiecznik 15A na przewodzie dodatnim.
- Sprawdź poprawność polaryzacji (+ do +, - do -).
- Upewnij się, że temperatura otoczenia nie przekracza 55°C.
Parametry w praktyce
- Zakres napięcia 10-45V DC
- Dopuszczalne napięcie wejściowe z paneli słonecznych.
- Bezpiecznik 15A
- Zalecane zabezpieczenie instalacji elektrycznej.
Ilustracje i schematy

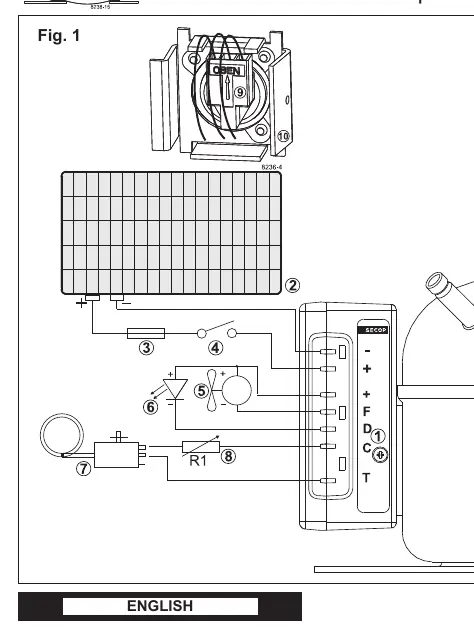

- Fig. 1 przedstawia schemat połączeń elektrycznych: zasilanie, termostat, wentylator i diodę LED.
- Fig. 2 zawiera tabelę doboru przekroju przewodów w zależności od długości i napięcia oraz tabelę wartości rezystorów dla różnych prędkości obrotowych.
Zgodność modelu
- Moduł 101N0400 jest dedykowany do sprężarek BD35F i BD35K.
- Wentylator musi być dobrany do napięcia wyjściowego panelu słonecznego.
