Instrukcja obsługi elektronicznego sterownika sprężarki Danfoss 101N0210

Szybki przewodnik po instalacji i konfiguracji elektronicznych sterowników sprężarek Danfoss serii BD35/50F. Zawiera schematy połączeń, ustawienia ochrony akumulatora, regulację prędkości obrotowej oraz diagnostykę błędów LED.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument dotyczy elektronicznych sterowników sprężarek Danfoss serii BD35/50F (modele 101N0210, 101N0220, 101N0300, 101N0320). Sterowniki te obsługują zasilanie 12V lub 24V DC. Kluczowe czynności obejmują prawidłowe podłączenie zasilania bezpośrednio do akumulatora, montaż bezpiecznika oraz opcjonalną konfigurację ochrony akumulatora i prędkości obrotowej za pomocą rezystorów.

Instalacja i podłączenie

Sterownik należy zamontować na sprężarce, blokując pokrywę pod głowicą śruby. Zasilanie musi być podłączone bezpośrednio do zacisków akumulatora (+ i -). Wymagane jest zastosowanie bezpiecznika na przewodzie dodatnim: 15A dla instalacji 12V oraz 7,5A dla 24V. W przypadku stosowania wyłącznika, musi on mieć obciążalność co najmniej 20A.

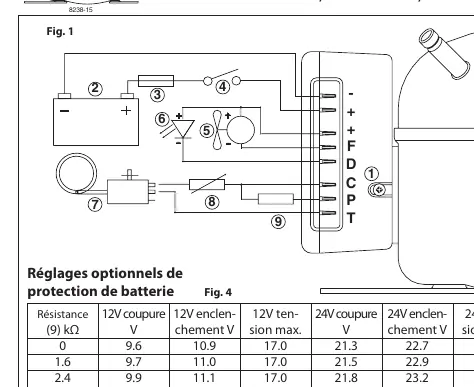

Schemat połączeń elektrycznych (Fig. 1)
Schemat połączeń elektrycznych (Fig. 1)

Ochrona akumulatora

Sterownik posiada wbudowane progi odcięcia i załączenia. Standardowe ustawienia można modyfikować poprzez wpięcie rezystora między zaciski C i P. Dla systemów solarnych bez akumulatora zaleca się rezystor 220 kΩ. W trybie AEO (Adaptacja Energii Optymalizowanej) sterownik automatycznie moduluje prędkość obrotową w zależności od zapotrzebowania na chłód.

Regulacja prędkości obrotowej

Prędkość obrotową sprężarki można regulować poprzez montaż rezystora między zaciskami C i T. Wartości rezystancji pozwalają na ustawienie stałych prędkości w zakresie od 2000 do 3500 obr./min. W modelach 101N0300/101N0320 prędkość może być dostosowywana automatycznie.

Diagnostyka błędów (LED)

Opcjonalna dioda LED podłączona między zaciski + i D sygnalizuje błędy poprzez liczbę mignięć:

  • 5 mignięć: Przeciążenie termiczne sterownika.
  • 4 mignięcia: Zbyt niska prędkość obrotowa silnika.
  • 3 mignięcia: Przeciążenie silnika wentylatora (powyżej 1A).
  • 2 mignięcia: Błąd rozruchu silnika (zablokowany wirnik lub zbyt wysokie ciśnienie).
  • 1 mignięcie: Błąd ochrony akumulatora (napięcie poza zakresem).

Dane techniczne i konserwacja

Maksymalna temperatura otoczenia wynosi 55°C. Wentylator (opcja) należy podłączyć między zaciski + i F; napięcie wyjściowe jest zawsze regulowane do 12V. Należy przestrzegać przekrojów przewodów zgodnie z tabelą w instrukcji, aby uniknąć spadków napięcia. Kontakt serwisowy: compressors.danfoss.com.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Dioda LED miga 5 razy

Przegrzanie sterownika. Sprawdź obciążenie cieplne systemu i temperaturę otoczenia.

Dioda LED miga 2 razy

Błąd rozruchu. Sprawdź, czy wirnik nie jest zablokowany lub czy ciśnienie w układzie nie przekracza 5 barów.

Dioda LED miga 3 razy

Przeciążenie wentylatora. Upewnij się, że pobór prądu wentylatora nie przekracza 1A.

Przed użyciem

  • Sprawdź, czy zasilanie jest podłączone bezpośrednio do akumulatora.
  • Upewnij się, że na przewodzie dodatnim zainstalowano odpowiedni bezpiecznik (15A dla 12V, 7,5A dla 24V).
  • Zweryfikuj przekrój przewodów zgodnie z tabelą w instrukcji (zależnie od długości i napięcia).
  • Sprawdź, czy temperatura otoczenia nie przekracza 55°C.

Parametry w praktyce

Napięcie zasilania
Sterownik automatycznie obsługuje 12V lub 24V DC.
Zaciski C i T
Miejsce podłączenia termostatu oraz rezystora regulacji prędkości.

Ilustracje i schematy

  • Fig. 1: Schemat połączeń elektrycznych sterownika, akumulatora, termostatu i wentylatora.
  • Fig. 2: Tabela doboru przekroju przewodów w zależności od długości kabla.
  • Fig. 5: Tabela wartości rezystancji dla ustawienia konkretnej prędkości obrotowej silnika.

Zgodność modelu

  • Wentylator musi być zawsze na 12V, niezależnie od napięcia zasilania całego układu (12V lub 24V).
  • Sterownik 101N0300/101N0320 posiada funkcję automatycznej regulacji prędkości.
