Instrukcja obsługi modułu elektronicznego Danfoss 101N0710 do sprężarki
Szybki przewodnik po instalacji i konfiguracji modułu elektronicznego Danfoss 101N0710 dla sprężarek BD350GH. Dowiedz się, jak podłączyć zasilanie, termostat, wentylatory oraz jak interpretować kody błędów za pomocą oprogramowania...
Spis treści
Najważniejsze informacje z instrukcji
Moduł elektroniczny 101N0710 jest przeznaczony wyłącznie do systemów zasilania 24V DC. Urządzenie posiada wbudowane zabezpieczenie termiczne, które wyłącza sprężarkę po przekroczeniu temperatury 100°C na płytce PCB. Maksymalna temperatura otoczenia wynosi 55°C. Konfiguracja parametrów pracy, takich jak prędkość obrotowa, ustawienia wentylatorów czy progi ochrony akumulatora, odbywa się za pomocą oprogramowania TOOL4COOL oraz bramki komunikacyjnej Danfoss One Wire/LIN.
Instalacja
Moduł należy zamontować bezpośrednio na sprężarce, mocując go za pomocą dwóch śrub. Wtyk terminala modułu musi być poprawnie wpięty w złącze sprężarki.
Zasilanie
Urządzenie musi być podłączone bezpośrednio do biegunów akumulatora. Należy zachować polaryzację (+ do +, - do -). W obwodzie zasilania należy zainstalować bezpiecznik 30A jak najbliżej akumulatora. W przypadku stosowania wyłącznika głównego, powinien on mieć obciążalność prądową minimum 50A. Należy unikać dodatkowych połączeń w przewodach zasilających, aby zapobiec spadkom napięcia.
Termostat
Termostat podłącza się do zacisków C i T. Można stosować termostat mechaniczny lub elektroniczny (NTC). W oprogramowaniu można wybrać jeden z trzech trybów pracy: Auto (domyślny), NTC lub mechaniczny. W trybie NTC zakres nastaw temperatury wynosi od -25°C do 40°C.
Wentylatory
Moduł obsługuje wentylator parownika (zaciski + i Fe) oraz wentylator skraplacza (zaciski + i Fc). Każdy wentylator może mieć moc do 40W. Po podłączeniu wentylatorów należy zaktualizować ustawienia w oprogramowaniu (napięcie 12V/24V) i zrestartować urządzenie. Możliwe jest ustawienie opóźnienia startu wentylatorów w zakresie 0-240 sekund.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, system rejestruje kod, który można odczytać w oprogramowaniu TOOL4COOL. Kody błędów obejmują m.in. awarię termostatu, przegrzanie modułu, błąd minimalnej prędkości silnika, błąd startu silnika, przeciążenie wentylatora oraz wyłączenie przez ochronę akumulatora.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Błąd 6: Awaria termostatu
Sprawdź czy termistor NTC nie jest zwarty lub czy połączenie nie jest przerwane.
Błąd 5: Przegrzanie modułu
Sprawdź czy system chłodniczy nie jest przeciążony lub czy temperatura otoczenia nie jest zbyt wysoka.
Błąd 3: Błąd startu silnika
Sprawdź czy wirnik nie jest zablokowany lub czy ciśnienie różnicowe w układzie chłodniczym nie jest zbyt wysokie.
Błąd 1: Wyłączenie przez ochronę akumulatora
Sprawdź napięcie zasilania; jest ono poza ustawionym zakresem odcięcia.
Przed użyciem
- Upewnij się, że zasilanie wynosi 24V DC (maks. 31.5V).
- Zainstaluj bezpiecznik 30A na przewodzie dodatnim blisko akumulatora.
- Dobierz przekrój przewodów zgodnie z tabelą w instrukcji (np. 4mm² dla 1.5m).
- Upewnij się, że moduł jest przykręcony do sprężarki dwiema śrubami.
- Jeśli używasz wentylatorów, skonfiguruj ich parametry w oprogramowaniu TOOL4COOL.
Parametry w praktyce
- Napięcie zasilania
- Urządzenie pracuje wyłącznie w systemach 24V DC.
- Prędkość obrotowa
- Fabrycznie ustawiona na 4000 obr./min; regulowana w zakresie 2500-4000 obr./min.
- Ochrona termiczna
- Automatyczne wyłączenie przy 100°C na płytce PCB.
Ilustracje i schematy

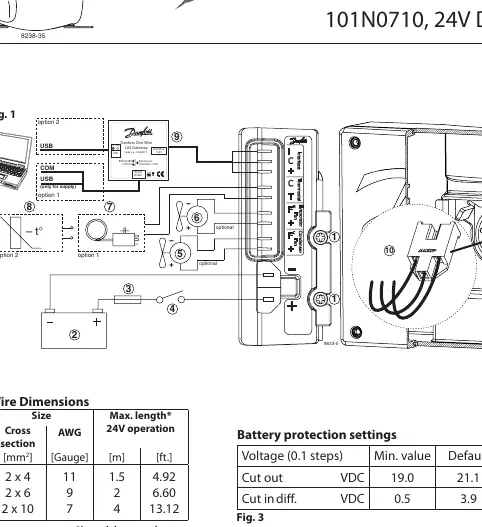

- Fig. 1: Schemat połączeń elektrycznych (zasilanie, termostat, wentylatory, komunikacja).
- Fig. 2: Tabela doboru przekroju przewodów w zależności od długości instalacji.
- Fig. 3: Ustawienia ochrony akumulatora (napięcia odcięcia i załączenia).
- Fig. 4: Lista kodów błędów diagnostycznych.
Zgodność modelu
- Wymaga oprogramowania TOOL4COOL do pełnej konfiguracji.
- Wymaga bramki komunikacyjnej Danfoss One Wire/LIN do połączenia z PC.
