Instrukcja wymiany zestawów serwisowych Danfoss

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi katalog i przewodnik serwisowy dla zaworów Danfoss. Zawiera on zestawienie zestawów serwisowych, specyfikację materiałową oraz szczegółowe instrukcje wizualne dotyczące wymiany wkładów i uszczelnień w różnych modelach zaworów.

Momenty dokręcania

Podczas prac serwisowych kluczowe jest przestrzeganie określonych momentów dokręcania, aby zapewnić szczelność i prawidłowe działanie zaworu:

• 14 Nm: dla klucza SW 12
• 35 Nm: dla kluczy SW 41, SW 50, SW 55
• 45 Nm: dla kluczy SW 42, SW 50, SW 55

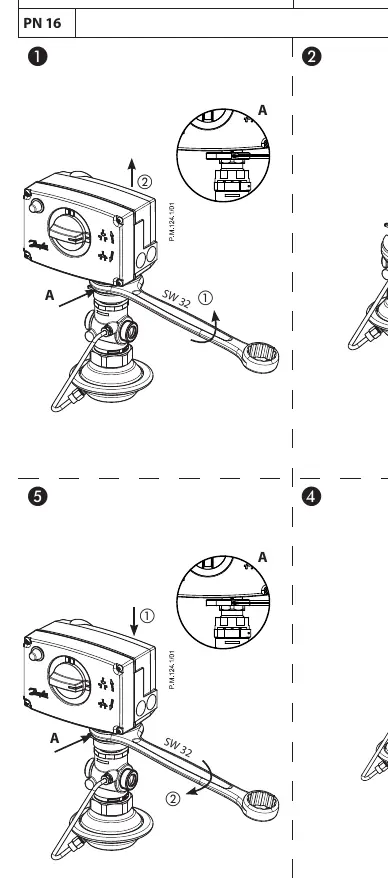

• 25 Nm: dla siłowników AMV(E) (klucz SW 32)

Materiały

Zestawy serwisowe są przypisane do materiału korpusu zaworu:

• M1: CuSn5ZnPb (Rg5)
• M2: EN-GJS-400-18-LT (GGG 40.3)

Procedura wymiany

Wymiana zestawu serwisowego przebiega według ustandaryzowanego schematu dla większości modeli:

1. Zidentyfikuj model zaworu oraz odpowiedni zestaw serwisowy na podstawie tabeli na stronie 1.
2. Użyj odpowiedniego klucza do poluzowania i wykręcenia wkładu zaworu.
3. Usuń zużyte elementy (uszczelki, sprężyny, wkłady).
4. Wyczyść gniazdo zaworu przed instalacją nowych części.
5. Zainstaluj nowe elementy z zestawu serwisowego (oznaczone w instrukcji jako NEW).
6. Dokręć wkład z wymaganym momentem obrotowym przy użyciu odpowiedniego klucza.

Rozwiązywanie problemów

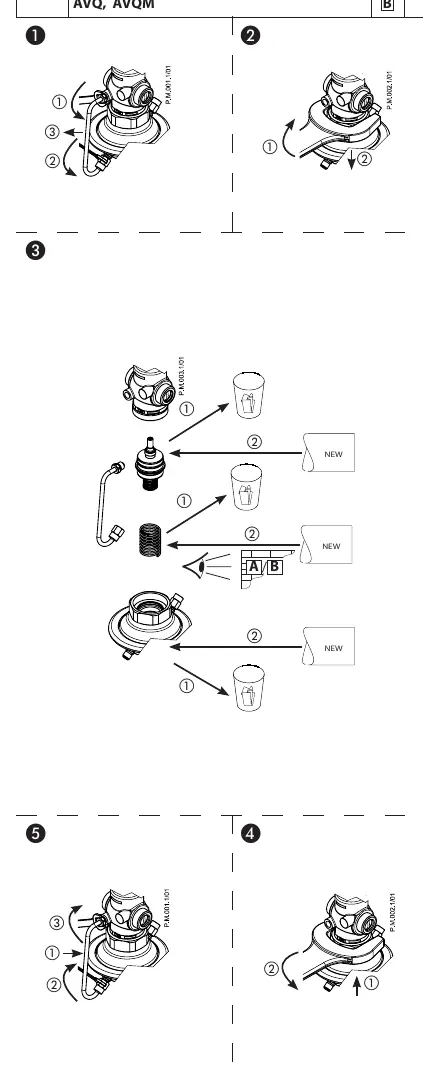

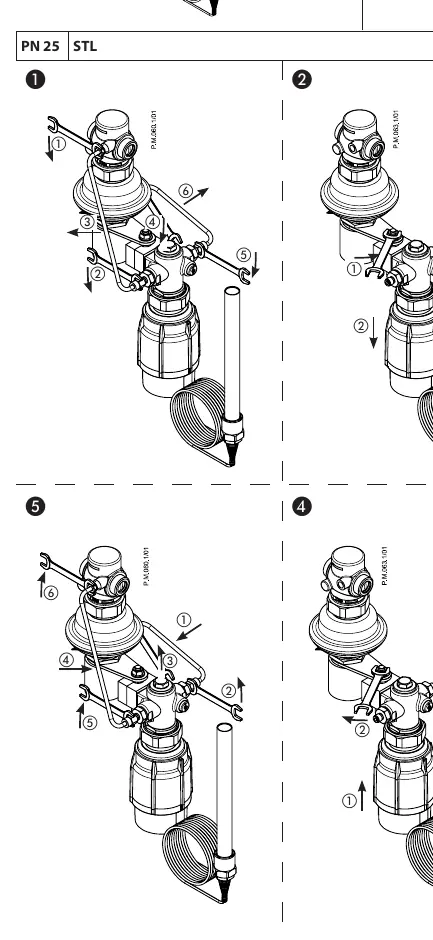

W przypadku nieszczelności lub problemów z pracą zaworu, należy sprawdzić stan wkładu serwisowego. Instrukcja zawiera dedykowane schematy dla każdego modelu (np. AVP, AVPQ, AVPA, AVA, AVDS, SAVA, SAVD, AVPBT, AVPQT, VG, VGS, STL), które pokazują dokładną kolejność demontażu i montażu poszczególnych podzespołów.
