Niniejsza instrukcja dotyczy filtrów harmonicznych Danfoss VLT® Advanced Harmonic Filter AHF 005 oraz AHF 010. Dokument zawiera wytyczne dotyczące doboru filtra, jego instalacji mechanicznej i elektrycznej, programowania przetwornic częstotliwości oraz konserwacji. Filtry te są przeznaczone do współpracy z przetwornicami Danfoss serii FC 102, FC 103, FC 202 oraz FC 301/302.

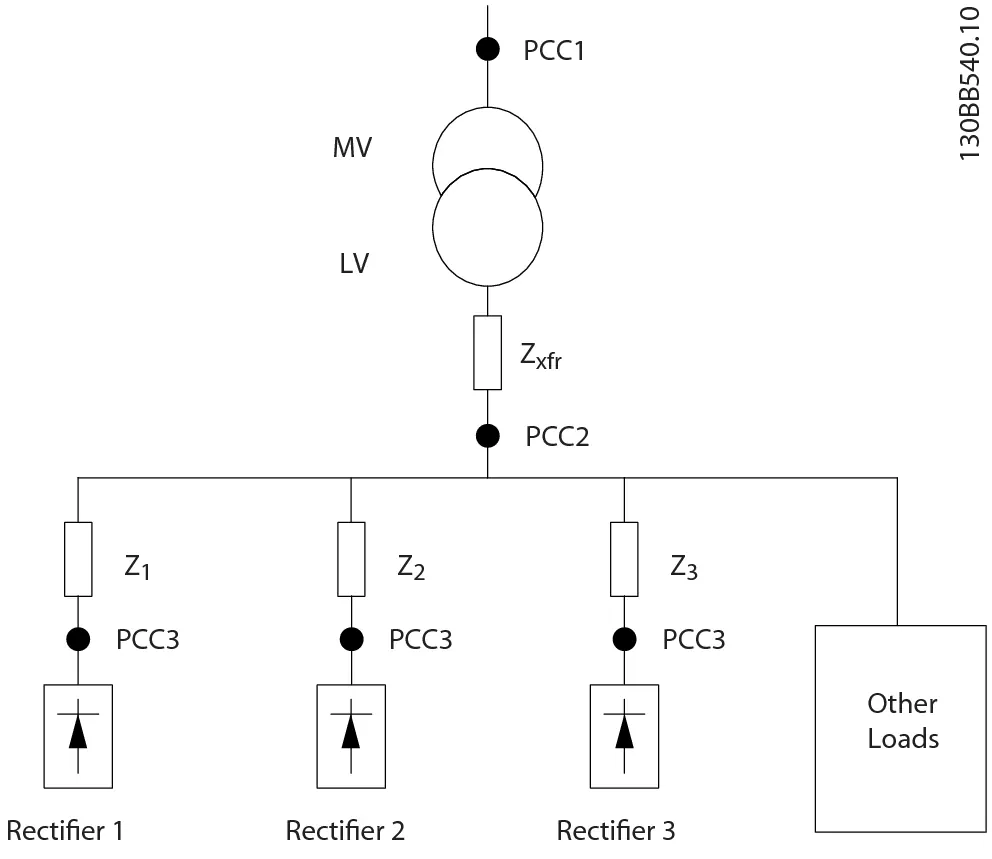

Schemat małego systemu dystrybucji energii
Schemat małego systemu dystrybucji energii

Bezpieczeństwo

Ostrzeżenie: Filtry zawierają kondensatory, które mogą pozostawać naładowane nawet po odłączeniu zasilania. Przed przystąpieniem do prac serwisowych należy odczekać czas rozładowania określony na tabliczce znamionowej i upewnić się, że napięcie na zaciskach wynosi 0 V. Instalację i serwis mogą przeprowadzać wyłącznie wykwalifikowani pracownicy.

Instalacja mechaniczna

Wykres przesunięcia fazowego między napięciem a prądem.
Wykres przesunięcia fazowego między napięciem a prądem.

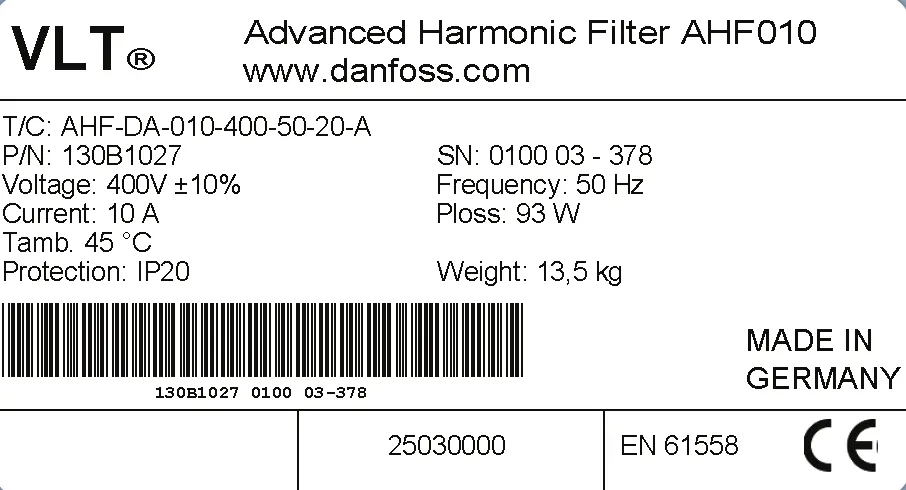

Tabliczka znamionowa urządzenia z kluczowymi parametrami technicznymi.
Tabliczka znamionowa urządzenia z kluczowymi parametrami technicznymi.
  • Filtry należy montować pionowo, zaciskami do dołu.
  • Zapewnić minimalny prześwit 150 mm nad i pod filtrem dla zapewnienia cyrkulacji powietrza.
  • W przypadku montażu w szafach sterowniczych należy zapewnić odpowiednią wentylację, aby uniknąć przegrzania.
  • W razie potrzeby użyć dedykowanej płyty tylnej (backplate) w celu uniknięcia fałszywego przepływu powietrza.

Instalacja elektryczna

Podłączenie filtra obejmuje:

  • Zasilanie sieciowe do zacisków X1.1–X1.3.
  • Wyjście do przetwornicy częstotliwości do zacisków X2.1–X2.3.
  • Opcjonalne podłączenie rozłącznika kondensatorów do zacisków X3.1–X4.3.
  • Podłączenie wyłącznika termicznego do zacisków A i B.

W przypadku stosowania rozłącznika kondensatorów, należy pamiętać, że nie wolno go przełączać przy pełnym obciążeniu ani odłączać przy braku obciążenia. Zaleca się stosowanie styczników AC3.

Programowanie

Przetwornica częstotliwości musi zostać zaprogramowana w celu obsługi wyłącznika termicznego filtra. Przykładowo, można skonfigurować wejście cyfrowe (np. terminal 27) jako Coast Inverse, co spowoduje wybieg silnika w przypadku przegrzania filtra.

Konserwacja i części zamienne

W przypadku konieczności wymiany części, należy zwrócić uwagę na numer wersji (rewizję) filtra, który znajduje się na tabliczce znamionowej (znaki 5 i 6 w numerze seryjnym). Dostępne są zestawy kondensatorów, wentylatory oraz bezpieczniki dedykowane dla poszczególnych wersji.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Częste wyzwalanie wyłącznika termicznego

Sprawdzić, czy wlot lub wylot wentylatora nie jest zablokowany, ocenić warunki instalacji pod kątem przepływu powietrza lub sprawdzić, czy wentylator/sterowanie wentylatorem nie jest uszkodzone.

Rezonans w łączu DC

Wyłączyć dynamiczną kompensację łącza DC, ustawiając parametr 14-51 na [0] Off.

Przed użyciem

  • Sprawdzić tabliczkę znamionową filtra pod kątem zgodności z siecią zasilającą.
  • Upewnić się, że wykwalifikowany personel przeprowadzi instalację.
  • Przygotować odpowiednie narzędzia do montażu mechanicznego i elektrycznego.
  • Sprawdzić, czy zapewniono wymagane odstępy wentylacyjne (min. 150 mm).
  • Upewnić się, że użyto odpowiednich bezpieczników zgodnie z tabelami w instrukcji.

Parametry w praktyce

Stopień ochrony IP
Standardowo IP20, z opcjonalnym zestawem modernizacyjnym do IP21/NEMA 1.
Temperatura pracy
5–45 °C bez deratingu; powyżej 45 °C wymagany derating 1,5% na stopień.

Ilustracje i schematy

  • Schemat połączeń (Illustration 4.8) pokazuje podłączenie zasilania, przetwornicy, wyłącznika termicznego i opcjonalnego rozłącznika kondensatorów.
  • Rysunki wymiarowe (rozdział 7.4) przedstawiają fizyczne wymiary filtrów dla różnych obudów (X1-X8).

Zgodność modelu

  • Filtry AHF są przeznaczone do współpracy z przetwornicami Danfoss serii FC 102, FC 103, FC 202 oraz FC 301/302.
  • Nie zaleca się stosowania filtrów z przetwornicami innych producentów.
