Instrukcja obsługi zaworu kulowego odcinającego Danfoss GBC (90bar)
Szybki przewodnik instalacji i obsługi zaworu kulowego Danfoss GBC (90bar). Zawiera wytyczne dotyczące lutowania, momentów dokręcania, obsługi zaworu oraz specyfikacje techniczne dla czynnika R744 (CO2).
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zaworów kulowych odcinających Danfoss typu GBC (90bar). Urządzenie jest przeznaczone do pracy z czynnikiem chłodniczym R744 (CO2). Ze względu na ryzyko nadmiernego wzrostu ciśnienia w systemie, montaż i obsługę mogą przeprowadzać wyłącznie osoby upoważnione.
Instalacja i lutowanie
Podczas lutowania zaworu należy przestrzegać następujących zasad:
- Zapewnij przepływ gazu N2 od przeciwnej strony punktu lutowania.
- Nie ma potrzeby stosowania mokrej szmatki podczas lutowania.
- Maksymalna temperatura korpusu zaworu nie powinna przekraczać 100°C (212°F), temperatura uszczelnienia 150°C (300°F), a temperatura lutowania 850°C (1562°F).
- Zaleca się użycie lutu o zawartości min. 5% Ag.
- Przestrzegaj limitów czasowych lutowania: dla rozmiarów 6s-12s (maks. 10 sek. w kroku 1, maks. 5 sek. w kroku 2), dla rozmiaru 16s (maks. 20 sek. w kroku 1, maks. 10 sek. w kroku 2).
Obsługa zaworu
Zawór posiada pozycje otwartą i zamkniętą. Obsługa odbywa się poprzez obrót trzpienia. Przed przystąpieniem do pracy należy zdjąć kapturek ochronny. Jeśli zawór wyposażony jest w zawór Schradera, należy go zainstalować z momentem obrotowym ok. 0.3 Nm (0.2 ft-lbs).
Dane techniczne
- Czynnik chłodniczy: R744 (CO2)
- Maksymalne ciśnienie robocze (PS/MWP): 90 bar / 1305 psig
- Zakres temperatury medium: -40°C do 100°C (-40°F do 212°F)
Konserwacja i momenty dokręcania
Podczas dokręcania kapturka ochronnego należy stosować odpowiednie momenty obrotowe w zależności od rozmiaru zaworu (od 10 Nm do 32 Nm dla różnych średnic). Należy regularnie sprawdzać szczelność połączeń.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Ryzyko nadmiernego wzrostu ciśnienia
Zawór może być obsługiwany tylko przez autoryzowany personel; nieprawidłowe zamknięcie może spowodować niebezpieczny wzrost ciśnienia w systemie.
Przegrzanie zaworu podczas lutowania
Przestrzegaj limitów czasowych lutowania i maksymalnych temperatur dla korpusu (100°C) oraz uszczelnienia (150°C).
Przed użyciem
- Sprawdź, czy zawór jest odpowiedni dla czynnika R744 (CO2).
- Upewnij się, że posiadasz odpowiednie narzędzia do lutowania i klucz dynamometryczny.
- Zdejmij kapturek ochronny przed rozpoczęciem pracy.
- Przygotuj instalację N2 do przedmuchu podczas lutowania.
Parametry w praktyce
- PS/MWP 90 bar
- Maksymalne dopuszczalne ciśnienie robocze zaworu.
Ilustracje i schematy
- Schemat lutowania pokazuje konieczność podania gazu N2 od strony przeciwnej do punktu lutowania.

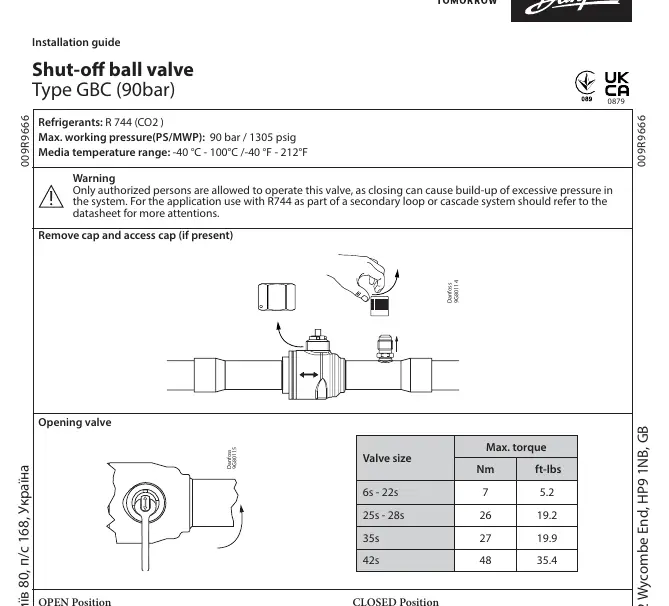

- Tabela momentów dokręcania wskazuje wartości Nm i ft-lbs dla różnych rozmiarów zaworów (6s-42s).
Zgodność modelu
- Przeznaczony do systemów z czynnikiem R744 (CO2).
- W przypadku systemów kaskadowych lub pętli wtórnych należy zapoznać się z dodatkową dokumentacją techniczną.
