Instrukcja montażu regulatora obejścia gorącego gazu Danfoss 034R9507 typu CPCE
Praktyczny przewodnik instalacji regulatora Danfoss CPCE. Dowiedz się o dopuszczalnych czynnikach chłodniczych, parametrach ciśnienia, momentach dokręcania oraz procedurze ustawiania ciśnienia roboczego.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji regulatora obejścia gorącego gazu typu CPCE oraz mieszacza gazu ciekłego typu LG. Urządzenie przeznaczone jest do pracy z szeroką gamą czynników chłodniczych. Kluczowe jest przestrzeganie momentów dokręcania, szczególnie w przypadku stosowania czynników łatwopalnych.
Montaż i instalacja
Podczas montażu należy zwrócić uwagę na wymagane rozmiary kluczy: 14 mm, 22 mm oraz 32 mm. W przypadku lutowania należy stosować spoiwo o zawartości 15% srebra (Ag), dbając o to, aby temperatura nie przekroczyła 140 °C (285 °F).
Ustawienia i obsługa
Regulacja ciśnienia odbywa się za pomocą śruby regulacyjnej. Pełny obrót o 360 stopni odpowiada zmianie ciśnienia o około 1 bar (15 psi). Fabryczne ustawienie ciśnienia (pe) wynosi 0,4 bar (6 psig). Podczas dokręcania śruby należy zachować moment 4 Nm (dokręcenie ręczne plus 1/4 obrotu).
Dane techniczne
- Maksymalna temperatura pracy: 140 °C (285 °F)
- Minimalna temperatura pracy: -50 °C (-60 °F)
- Maksymalne ciśnienie robocze (PS/MWP): 28 bar pe (405 psig)
- Ciśnienie próbne (Pmax test): 31 bar pe (450 psig)
Kompatybilność czynników chłodniczych
Regulator CPCE jest kompatybilny z wieloma czynnikami, w tym: R22, R1270, R134a, R290, R404A, R407A, R407C, R407F, R448A, R449A, R450A, R452A, R507A, R513A, R600 oraz R600a. Pełna lista dostępna jest na stronie internetowej producenta po wyszukaniu numeru katalogowego.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Ryzyko nieszczelności przy czynnikach łatwopalnych
Bezwzględnie przestrzegaj zalecanego momentu dokręcania 4 Nm (dokręcenie ręczne + 1/4 obrotu).
Przegrzanie zaworu podczas lutowania
Nie przekraczaj temperatury 140 °C (285 °F) podczas prac montażowych.
Przed użyciem
- Sprawdź, czy czynnik chłodniczy znajduje się na liście dopuszczalnych.
- Przygotuj klucze o rozmiarach 14 mm, 22 mm i 32 mm.
- Upewnij się, że instalacja nie przekroczy ciśnienia PS/MWP 28 bar.
- Przygotuj spoiwo lutownicze z 15% zawartością srebra.
Parametry w praktyce
- PS/MWP 28 bar
- Maksymalne dopuszczalne ciśnienie robocze urządzenia.
Ilustracje i schematy
- Schemat pokazuje połączenie regulatora CPCE w układzie chłodniczym z zaworem KVP i mieszaczem LG.

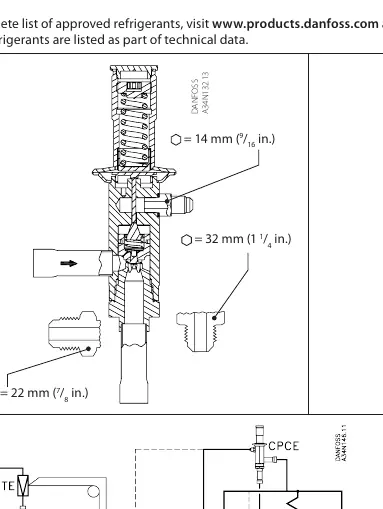

- Rysunek techniczny wskazuje punkty przyłożenia kluczy o rozmiarach 14, 22 i 32 mm.
Zgodność modelu
- Urządzenie obsługuje szeroki zakres czynników (R22, R290, R600a i inne).
- Dla pełnej listy kompatybilności należy sprawdzić numer katalogowy na stronie products.danfoss.com.
