Instrukcja montażu zestawu naprawczego Danfoss 027H7223 dla ICLX 150
Przewodnik po zawartości zestawu naprawczego Danfoss 027H7223 dla zaworów ICLX w rozmiarze 150. Sprawdź wykaz części, ich wymiary oraz schemat montażowy.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik po zawartości zestawu naprawczego o numerze katalogowym 027H7223, przeznaczonego dla zaworów Danfoss ICLX w rozmiarze 150. Instrukcja zawiera schemat montażowy urządzenia oraz szczegółowy wykaz wszystkich elementów wchodzących w skład zestawu wraz z ich wymiarami i materiałami wykonania.
Elementy zestawu naprawczego
Zestaw zawiera 11 rodzajów komponentów niezbędnych do przeprowadzenia serwisu zaworu. Poniżej znajduje się zestawienie części:
- Pozycje 1, 3, 9, 10, 11: Elementy mechaniczne i trzpienie.
- Pozycje 2, 4, 5, 6, 7, 8: Uszczelki o różnych średnicach i materiałach (włókniste oraz aluminiowe).
Wszystkie elementy są oznaczone numerami referencyjnymi, które odpowiadają pozycjom na schemacie montażowym zaworu ICLX 150.

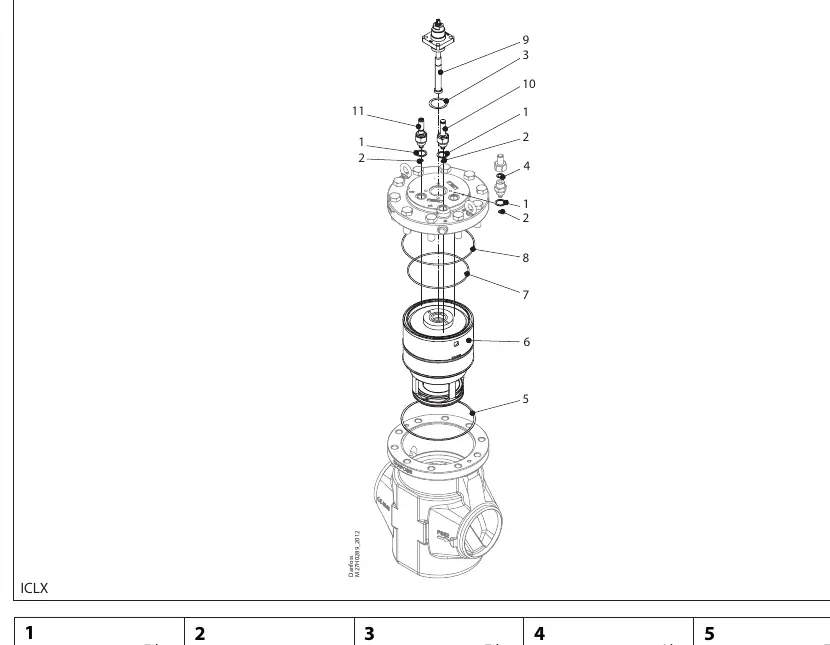

Montaż i schemat
Podczas montażu należy zwrócić szczególną uwagę na poprawną kolejność instalacji uszczelek oraz elementów wewnętrznych. Schemat przedstawia rozmieszczenie części wewnątrz korpusu zaworu. Należy upewnić się, że każda uszczelka (włóknista lub aluminiowa) jest umieszczona w odpowiednim gnieździe zgodnie z numeracją na rysunku technicznym.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź średnicę uszczelki (np. 32.5 mm, 54 mm, 220 mm) i materiał (włókno lub aluminium) zgodnie z wykazem części w instrukcji.
Przed użyciem
- Zweryfikuj numer katalogowy zestawu (027H7223).
- Upewnij się, że zawór to model ICLX w rozmiarze 150.
- Sprawdź kompletność wszystkich 11 pozycji wymienionych w wykazie.
- Przygotuj narzędzia niezbędne do demontażu zaworu.
