Instrukcja obsługi stacji zaworowej Danfoss 027L5085 ICF
Przewodnik instalacji i serwisu stacji zaworowej Danfoss ICF Flexline. Dowiedz się o korzyściach modułowej konstrukcji, specyfikacji technicznej, zakresach ciśnień i temperatur oraz optymalizacji systemów chłodniczych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

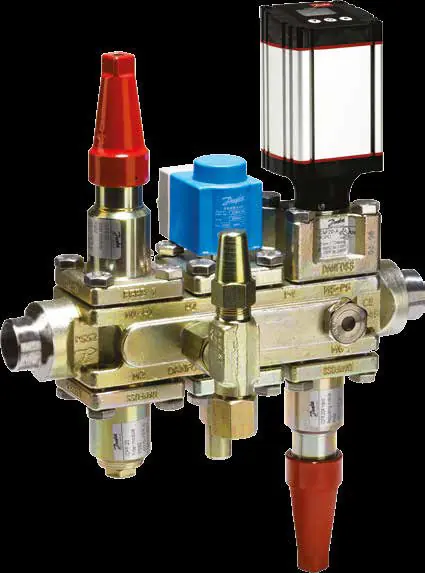

Stacja zaworowa ICF Flexline to modułowe rozwiązanie zastępujące tradycyjne układy zaworów. Główną zaletą jest redukcja czasu instalacji o 80% dzięki ograniczeniu liczby spoin do dwóch oraz uproszczenie serwisu poprzez łatwy dostęp do modułów funkcyjnych.
Opis urządzenia
System składa się z korpusu zaworu oraz maksymalnie czterech lub sześciu modułów funkcyjnych. Konstrukcja typu plug-and-play pozwala na tworzenie ponad 50 konfiguracji, co pokrywa 90% typowych zastosowań w chłodnictwie przemysłowym.

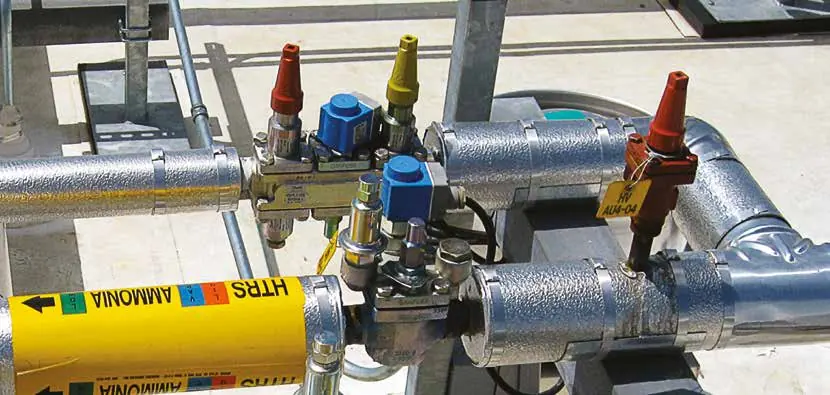

Instalacja i konstrukcja
- Wymagane są tylko dwa spoiny, co przyspiesza montaż.
- Połączenia bezpośrednie bez kołnierzy.

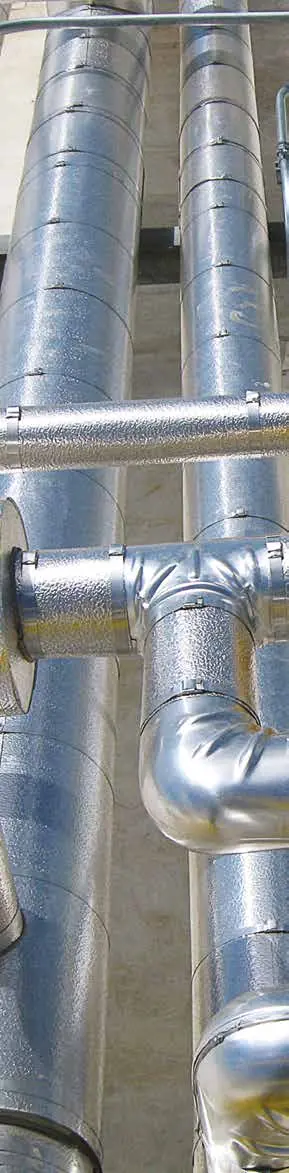

- Kompaktowa budowa redukuje potrzebę izolacji termicznej.
- Demontaż nie jest konieczny podczas spawania.
Obsługa i serwis
- Szybka ewakuacja układu oszczędza czas i koszty.
- Niska objętość wewnętrzna minimalizuje straty czynnika chłodniczego podczas serwisu.
- Modułowa konstrukcja umożliwia łatwy dostęp do poszczególnych elementów.
- Zastosowano powłoki antykorozyjne dla wydłużenia żywotności produktu.
Dane techniczne
- Zastosowanie: Chłodnictwo przemysłowe.
- Czynniki chłodnicze: Wszystkie popularne niepalne, w tym R717, R744 (CO2) oraz gazy/ciecze niekorozyjne.
- Zakres temperatur: od -60°C do +120°C.
- Maksymalne ciśnienie robocze: 52 bar g (754 PSI).
- Wymiary: DN 15 do DN 40.
- Dostępne moduły: zawór odcinający, zawór regulacyjny, filtr, zawór elektromagnetyczny, elektroniczny zawór rozprężny, zawór zwrotny, zawór silnikowy i inne.
Wsparcie techniczne
Szczegółowe informacje, oprogramowanie do doboru zaworów Coolselector 2, symbole 3D CAD oraz podręczniki aplikacji dostępne są na stronie www.danfoss.com/ICF oraz www.danfoss.com/IR-tools.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Wysoki spadek ciśnienia w układzie
Zastosowanie stacji ICF Flexline zamiast tradycyjnego szeregu zaworów redukuje spadek ciśnienia dzięki zintegrowanej konstrukcji.
Długi czas serwisu
Modułowa budowa pozwala na szybki dostęp do poszczególnych funkcji bez konieczności demontażu całego układu.
Wysokie koszty instalacji
Ograniczenie liczby spoin do dwóch znacząco skraca czas pracy instalatora.
Przed użyciem
- Sprawdź kompatybilność uszczelnień z używanym czynnikiem chłodniczym.
- Upewnij się, że parametry ciśnienia nie przekraczają 52 bar g.
- Zweryfikuj zakres temperatur pracy (od -60°C do +120°C).
- Dobierz odpowiednią konfigurację modułów za pomocą oprogramowania Coolselector 2.
Parametry w praktyce
- Moduły funkcyjne
- Wymienne elementy (np. filtr, zawór elektromagnetyczny) montowane w korpusie stacji.
Ilustracje i schematy
- Stacja zaworowa zastępuje tradycyjny szereg zaworów, wymagając tylko dwóch spoin.
- Korpus stacji może pomieścić do 4 lub 6 modułów funkcyjnych.
- Opcjonalne porty boczne umożliwiają montaż wzierników, czujników temperatury lub manometrów.
Zgodność modelu
- Zaprojektowane dla czynników niepalnych, w tym R717 i R744 (CO2).
- Kompatybilne z systemami chłodnictwa przemysłowego, w tym liniami cieczowymi i gorącego gazu.
