Instrukcja montażu zaworu rozprężnego Danfoss ETS 5M Vaillant Version
Dowiedz się, jak prawidłowo zamontować i podłączyć elektryczny zawór rozprężny Danfoss ETS 5M Vaillant Version. Instrukcja zawiera dane techniczne, wytyczne dotyczące lutowania, schematy połączeń oraz środki ostrożności przy pracy z...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i podłączenia elektrycznego zaworu rozprężnego Danfoss typu ETS 5M (wersja Vaillant). Zawór jest przeznaczony do stosowania w zamkniętych układach chłodniczych. Kluczowym wymogiem przed przystąpieniem do prac montażowych (lutowania) jest otwarcie zaworu za pomocą cewki ręcznej, aby uniknąć uszkodzenia komponentów wewnętrznych.
Dane techniczne
- Maksymalne ciśnienie robocze: 4.9 MPa / 49 barg / 710 psig
- Temperatura czynnika chłodniczego: od -30°C do 70°C
- Temperatura otoczenia: od -30°C do 70°C
- Typ silnika krokowego: Unipolarny
- Napięcie nominalne: 21.1 V DC
- Prąd fazowy: 113 mA
- Rezystancja: 187 Ohm
Montaż i lutowanie
Zawór należy montować w odpowiednim kącie (dopuszczalny zakres 90 stopni od pionu). Przed lutowaniem konieczne jest wykonanie następujących kroków:
- Otwórz zawór przed lutowaniem, używając cewki ręcznej (kod produktu Danfoss: 034G3803).

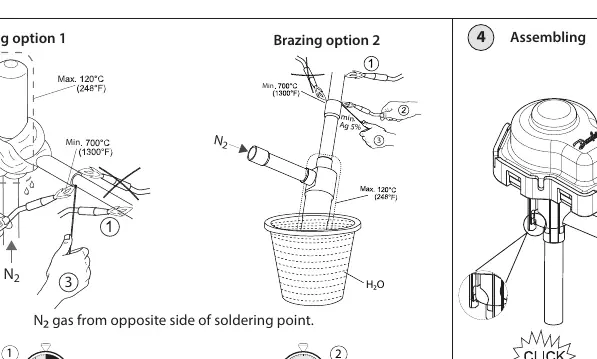

- Podczas lutowania używaj gazu osłonowego (azot N2) wprowadzanego od przeciwnej strony punktu lutowania, aby zapobiec utlenianiu wewnątrz układu.
- Czas lutowania powinien być ograniczony do minimum (maks. 30 sekund dla opcji 1, maks. 15 sekund dla opcji 2).
- Po zakończeniu lutowania upewnij się, że zawór jest poprawnie zmontowany.
Podłączenie elektryczne
Zawór nie może być podłączany bezpośrednio do źródła zasilania AC/DC. Należy go podłączyć wyłącznie do odpowiedniego sterownika lub sterownika silnika krokowego. Schemat połączeń obejmuje przewody: pomarańczowy (A1), brązowy (A3), czerwony (B1), czarny (B3) oraz biały (Com). Szczegółowa sekwencja otwierania i zamykania zaworu jest opisana w tabeli sterowania silnikiem krokowym.
Bezpieczeństwo i czynniki chłodnicze
Produkt jest zatwierdzony do pracy z czynnikami łatwopalnymi, takimi jak: R454C, R454A, R1234ze, R290, R32, R452B, R454B, R455A, R1234yf. Instalator powinien upewnić się, że system spełnia normy bezpieczeństwa (ATEX, EN 378, ISO 5149, ASHRAE 15, IEC 60335-2-x). W krajach, gdzie normy te nie są obowiązkowe, zaleca się uzyskanie zatwierdzenia systemu przez stronę trzecią.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Uszkodzenie zaworu podczas lutowania
Zawsze otwieraj zawór przed lutowaniem za pomocą cewki ręcznej (kod 034G3803).
Ryzyko zapłonu lub utleniania podczas lutowania
Używaj gazu N2 (azotu) po przeciwnej stronie punktu lutowania i ogranicz czas nagrzewania (maks. 15-30 sekund).
Przed użyciem
- Sprawdź, czy system jest zamknięty (brak tlenu).
- Upewnij się, że używasz odpowiedniego sterownika (nie podłączaj bezpośrednio do zasilania).
- Przygotuj cewkę ręczną (034G3803) do otwarcia zaworu przed montażem.
- Zweryfikuj zgodność czynnika chłodniczego z listą zatwierdzonych substancji.
Parametry w praktyce
- Max. working pressure
- 4.9 MPa (49 barg / 710 psig) - maksymalne ciśnienie, któremu może zostać poddany zawór.
- Nominal voltage
- 21.1 V DC - napięcie zasilania silnika krokowego.
Ilustracje i schematy
- Kąt montażu: Zawór może być montowany w zakresie 90 stopni od pionu.
- Sekwencja otwierania/zamykania: Tabela przedstawia stany ON/OFF dla poszczególnych przewodów (Orange, Brown, Red, Black).
Zgodność modelu
- Kompatybilny z czynnikami: R454C, R454A, R1234ze, R290, R32, R452B, R454B, R455A, R1234yf.
