Instrukcja obsługi siłownika termicznego Danfoss ABNM A5
Dowiedz się, jak prawidłowo zamontować, podłączyć i skalibrować siłownik termiczny Danfoss ABNM A5. Przewodnik zawiera schematy montażu, instrukcje podłączenia elektrycznego oraz opis funkcji auto-kalibracji.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Siłownik termiczny Danfoss ABNM A5 jest przeznaczony do współpracy z zaworami Danfoss AB-QM (DN 10-32). Urządzenie wymaga zasilania 24V (AC lub DC) i jest sterowane sygnałem proporcjonalnym 0-10V. Posiada stopień ochrony IP54, pod warunkiem prawidłowego podłączenia kabla.

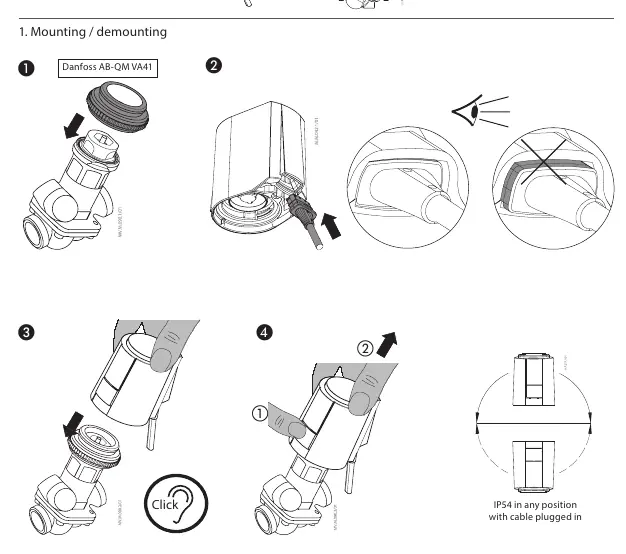

Montaż i demontaż
Montaż siłownika na zaworze AB-QM jest prosty i nie wymaga użycia narzędzi:
- Upewnij się, że używasz odpowiedniego adaptera (VA41).
- Nałóż siłownik na zawór.
- Dociśnij siłownik, aż usłyszysz charakterystyczne kliknięcie, co oznacza poprawne zablokowanie.
- Aby zdemontować siłownik, użyj dźwigni zwalniającej znajdującej się z boku obudowy.
Podłączenie elektryczne
Urządzenie wymaga zasilania 24V AC lub DC. Schemat podłączenia przewodów:
- 0-10V (DC) +: Przewód sterujący (czerwony).
- 0: Przewód wspólny (niebieski).
- 24V (AC/DC): Zasilanie (czarny).
Należy zwrócić uwagę na polaryzację i typ zasilania zgodnie z oznaczeniami na obudowie.
Uruchomienie i kalibracja
Siłownik posiada funkcję automatycznej kalibracji:
- Odblokowanie wersji NC: W przypadku wersji normalnie zamkniętej (NC), przed pierwszym użyciem może być wymagane odblokowanie.
- Auto-kalibracja: Proces kalibracji punktów otwarcia/zamknięcia rozpoczyna się automatycznie po podłączeniu zasilania.
- Zapis danych: Wartości kalibracji są trwale zapisywane w pamięci urządzenia po 8 godzinach pracy.
Wersje NO (normalnie otwarte) i NC (normalnie zamknięte) różnią się logiką działania w przypadku braku zasilania.
Dane techniczne
- Kompatybilność: Zawory AB-QM DN 10-32 (1/2" - 1 1/4").
- Zasilanie: 24V AC/DC.
- Sygnał sterujący: 0-10V.
- Temperatura pracy: min. 0°C, max. 60°C.
- Stopień ochrony: IP54 (przy podłączonym kablu).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Siłownik nie reaguje po podłączeniu
Sprawdź, czy zasilanie 24V AC/DC jest prawidłowo podłączone zgodnie ze schematem kolorów przewodów.
Błąd kalibracji
Upewnij się, że siłownik został poprawnie osadzony na zaworze AB-QM i słychać było kliknięcie podczas montażu.
Przed użyciem
- Sprawdź, czy zawór AB-QM jest w rozmiarze DN 10-32.
- Upewnij się, że posiadasz adapter VA41.
- Zweryfikuj, czy zasilanie wynosi 24V (AC lub DC).
- Sprawdź, czy przewody są podłączone zgodnie z kolorami (Czerwony: 0-10V, Niebieski: 0, Czarny: 24V).
Ilustracje i schematy
- Montaż: Wciśnij siłownik na zawór aż do kliknięcia.
- Demontaż: Użyj dźwigni zwalniającej, aby odblokować siłownik.
- Kalibracja: Proces automatyczny, który kończy się po 8 godzinach pracy.
Zgodność modelu
- Pasuje do zaworów Danfoss AB-QM DN 10-32 (1/2" - 1 1/4").
- Wymaga adaptera VA41.
