Instrukcja obsługi modułu elektronicznego Danfoss BD35/50F
Szybki przewodnik po instalacji i konfiguracji modułów elektronicznych Danfoss dla sprężarek BD35/50F. Dowiedz się, jak podłączyć zasilanie, ustawić ochronę akumulatora, skonfigurować prędkość obrotową i interpretować kody błędów LED.
Spis treści
Najważniejsze informacje
Niniejsza instrukcja dotyczy modułów elektronicznych dla sprężarek Danfoss BD35/50F (modele 101N0210, 101N0220, 101N0240, 101N0300, 101N0320). Urządzenie jest dwunapięciowe (12V/24V DC) i posiada wbudowane zabezpieczenie termiczne. Maksymalna temperatura otoczenia wynosi 55°C.
Instalacja i podłączenie

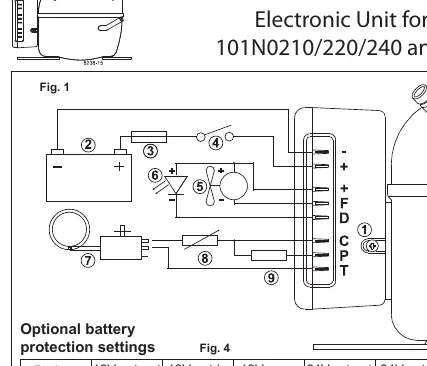

Moduł należy zamontować bezpośrednio na sprężarce, zatrzaskując pokrywę na łbie śruby. Podłączenie elektryczne musi być wykonane zgodnie ze schematem (Fig. 1):
- Zasilanie: Podłącz bezpośrednio do biegunów akumulatora (+ do +, - do -).
- Bezpiecznik: Wymagany na przewodzie dodatnim (+) jak najbliżej akumulatora (15A dla 12V, 7.5A dla 24V).
- Termostat: Podłączany między zaciski C i T.
- Wentylator: Podłączany między zaciski + i F (wymagany wentylator 12V, wyjście jest regulowane do 12V).
- Dioda LED: Opcjonalna dioda 10mA podłączana między zaciski + i D do sygnalizacji błędów.
Zasilanie i ochrona akumulatora
Sprężarka zatrzymuje się i restartuje w oparciu o limity napięcia mierzone na zaciskach + i -. Standardowe ustawienia ochrony akumulatora dla systemów 12V i 24V są przedstawione w tabeli (Fig. 3). W przypadku aplikacji solarnych bez akumulatora zaleca się użycie rezystora 220 kΩ.
Konfiguracja prędkości i termostat
Bez rezystora w obwodzie sterowania, sprężarka pracuje ze stałą prędkością 2000 obr./min (dla modeli 101N0210/220/240). Modele 101N0300/320 automatycznie dostosowują prędkość do zapotrzebowania chłodniczego. Inne stałe prędkości (2000–3500 obr./min) można uzyskać poprzez instalację rezystora (8) między zaciskami C i P. Wartości rezystorów dla poszczególnych prędkości znajdują się w tabeli (Fig. 5).
Diagnostyka błędów (LED)
W przypadku błędu, dioda LED miga w sekwencjach powtarzanych co 4 sekundy:
- 1 mignięcie: Ochrona akumulatora (napięcie poza zakresem).
- 2 mignięcia: Przeciążenie wentylatora (pobór prądu >1A).
- 3 mignięcia: Błąd rozruchu (zablokowany wirnik lub zbyt wysokie ciśnienie >5 bar).
- 4 mignięcia: Błąd prędkości silnika (zbyt duże obciążenie, nie można utrzymać min. 1850 obr./min).
- 5 mignięć: Termiczne wyłączenie modułu (przeciążenie lub wysoka temperatura otoczenia).
Dane techniczne
Należy przestrzegać wymiarów przewodów podanych w tabeli (Fig. 2) w zależności od napięcia i długości instalacji, aby uniknąć spadków napięcia.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Dioda LED miga 5 razy
Przeciążenie systemu chłodniczego lub zbyt wysoka temperatura otoczenia – moduł wyłączył się termicznie.
Dioda LED miga 4 razy
Błąd prędkości silnika – system jest zbyt obciążony i nie może utrzymać minimalnej prędkości 1850 obr./min.
Dioda LED miga 3 razy
Błąd rozruchu – wirnik jest zablokowany lub ciśnienie różnicowe w układzie jest zbyt wysokie (>5 bar).
Dioda LED miga 2 razy
Przeciążenie wentylatora – pobór prądu przez wentylator przekracza 1A.
Dioda LED miga 1 raz
Ochrona akumulatora – napięcie zasilania spadło poniżej ustawionego limitu.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z systemem 12V lub 24V.
- Zainstaluj bezpiecznik 15A (dla 12V) lub 7.5A (dla 24V) na przewodzie dodatnim.
- Upewnij się, że przekrój przewodów jest odpowiedni do długości instalacji (patrz Fig. 2).
- Podłącz termostat między zaciski C i T.
- Jeśli używasz wentylatora, upewnij się, że jest to model 12V.
Parametry w praktyce
- Max. temperatura otoczenia 55°C
- Przekroczenie tej temperatury spowoduje wyłączenie sprężarki przez zabezpieczenie termiczne.
- Wyjście wentylatora (F)
- Stałe napięcie 12V, maksymalny prąd ciągły 0.5A.
Ilustracje i schematy
- Fig. 1: Schemat połączeń elektrycznych (akumulator, termostat, wentylator, LED).
- Fig. 2: Tabela doboru przekroju przewodów w zależności od długości instalacji.
- Fig. 4: Tabela ustawień ochrony akumulatora przy użyciu rezystora.
- Fig. 5: Tabela prędkości obrotowej sprężarki w zależności od rezystora.
Zgodność modelu
- Moduły są kompatybilne ze sprężarkami BD35F i BD50F.
- W aplikacjach solarnych bez akumulatora zaleca się rezystor 220 kΩ.
- Wentylator musi być zawsze na 12V, niezależnie od napięcia zasilania sprężarki.
