Instrukcja obsługi sterownika sprężarki Danfoss BD Controller 101N08xx

Najważniejsze informacje

Sterownik Danfoss serii 101N08xx jest przeznaczony do obsługi sprężarek BD w systemach 12V DC lub 24V DC. Urządzenie umożliwia zaawansowane zarządzanie pracą sprężarki, w tym konfigurację pojedynczą lub podwójną (twin), optymalizację zużycia energii (funkcja ECO) oraz monitorowanie parametrów za pomocą oprogramowania Tool4Cool LabEdition.

Instalacja i podłączenie

Proces instalacji obejmuje przygotowanie komponentów, podłączenie kabli oraz konfigurację oprogramowania. Przed przystąpieniem do prac upewnij się, że posiadasz moduł aplikacji 101N0820, odpowiednie kable zasilające oraz czujnik temperatury NTC lub termostat mechaniczny.

Podłączenie kabli

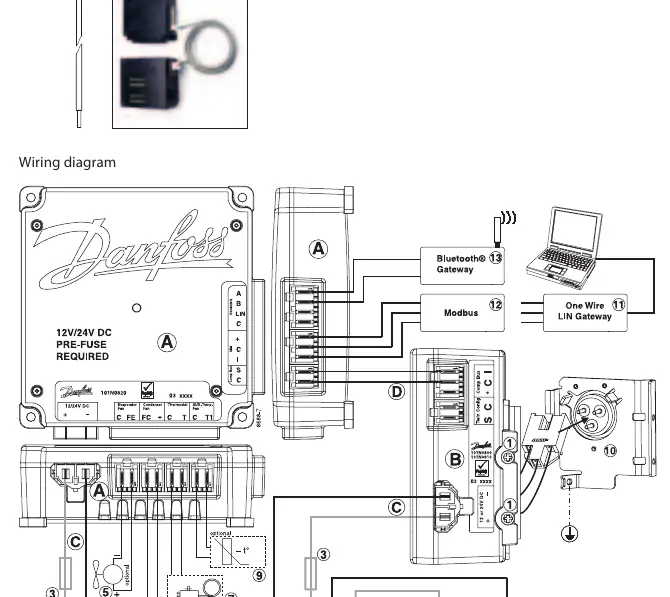

• Konfiguracja pojedyncza: Podłącz kable zgodnie ze schematem, zapewniając poprawne połączenie zasilania 12V/24V DC oraz komunikacji.

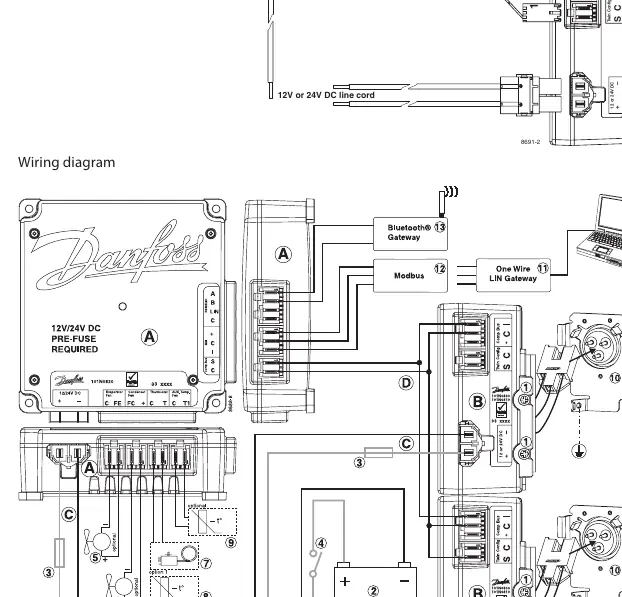

• Konfiguracja podwójna (Twin): Wymaga połączenia dwóch modułów sprężarki z modułem aplikacji za pomocą dedykowanego kabla komunikacyjnego.

Zawsze upewnij się, że polaryzacja zasilania jest prawidłowa, a w obwodzie zastosowano odpowiednie zabezpieczenia.

Oprogramowanie Tool4Cool

Sterownik może być programowany i optymalizowany z poziomu komputera PC przy użyciu oprogramowania Tool4Cool LabEdition. Interfejs pozwala na:

• Podgląd parametrów w czasie rzeczywistym.
• Zmianę ustawień pracy sprężarki i wentylatorów.
• Kopiowanie ustawień między sterownikami.
• Dostęp do logów błędów i zdarzeń.

Parametry pracy

Sterownik oferuje szeroki zakres ustawień, które można dostosować do specyficznych wymagań aplikacji:

• Ochrona baterii: Zabezpiecza akumulator przed nadmiernym rozładowaniem. Dla systemów 12V zakres wynosi 9.6-15V, dla 24V 19-27V.
• Sterowanie sprężarką: Możliwość ustawienia prędkości (Requested speed), czasu startu oraz zabezpieczeń przed pracą poza zakresem.
• Wentylatory: Sterowanie prędkością wentylatorów skraplacza i parownika w celu optymalizacji chłodzenia.
• Termostat: Obsługa czujników NTC lub termostatów mechanicznych.
• Funkcja ECO: Optymalizuje prędkość sprężarki w celu minimalizacji zużycia energii.

Diagnostyka i rozwiązywanie problemów

System posiada wbudowaną funkcję logowania błędów. W przypadku wystąpienia awarii, sterownik zatrzyma pracę i zarejestruje kod błędu. Najczęstsze przyczyny zatrzymania to: błąd ochrony baterii, awaria wentylatora, błąd silnika, błąd prędkości minimalnej lub przegrzanie (Thermal failure). Szczegółowe informacje o błędach są dostępne w oprogramowaniu Tool4Cool.
