Instrukcja obsługi siłownika termicznego Danfoss TWA-Z
Szybki przewodnik po instalacji i podłączeniu siłownika termicznego Danfoss TWA-Z. Dowiedz się, jak poprawnie zamontować urządzenie na zaworach PICV, zrozumieć różnice między wersjami NC i NO oraz jak wykonać bezpieczne podłączenie...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Siłownik termiczny Danfoss TWA-Z jest urządzeniem przeznaczonym do współpracy z zaworami PICV. Instrukcja określa dwa główne warianty urządzenia: NC (Normally Closed - normalnie zamknięty) oraz NO (Normally Open - normalnie otwarty). Przed przystąpieniem do montażu należy upewnić się, że wybrany model jest zgodny z wymaganiami systemu grzewczego lub chłodniczego.
Montaż siłownika
Montaż siłownika na zaworze PICV jest procesem mechanicznym:
- Upewnij się, że zawór jest w odpowiedniej pozycji.
- Nałóż siłownik na zawór.
- Dokręć nakrętkę mocującą zgodnie z ruchem wskazówek zegara, aż do stabilnego osadzenia siłownika na korpusie zaworu.
- Nie używaj nadmiernej siły podczas dokręcania.
Podłączenie elektryczne
Podłączenie elektryczne musi być wykonane zgodnie z poniższymi wytycznymi:
- Zasilanie 24V: Wymaga transformatora klasy III (SELV).
- Zasilanie 230V: Wymaga zastosowania bezpiecznika o maksymalnej wartości 3A.
- Przewody: Podłączenie realizowane jest za pomocą dwóch przewodów (niebieski/brązowy).
- Oznaczenia: Należy zwrócić uwagę na oznaczenia NC lub NO na obudowie, aby zapewnić poprawne działanie zaworu w stanie bez zasilania.
Dane techniczne i bezpieczeństwo
Urządzenie posiada stopień ochrony IP 41. Maksymalna temperatura otoczenia pracy wynosi 60°C. Produkt nie może być utylizowany jako odpad domowy; należy go przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Siłownik nie otwiera lub nie zamyka zaworu zgodnie z oczekiwaniami.
Sprawdź, czy posiadasz wersję NC (normalnie zamknięty) lub NO (normalnie otwarty) i czy jest ona zgodna z logiką sterowania Twojego systemu.
Błąd zasilania lub brak reakcji urządzenia.
Upewnij się, że dla wersji 24V używasz transformatora klasy III (SELV), a dla wersji 230V zastosowano bezpiecznik o wartości nieprzekraczającej 3A.
Przed użyciem
- Zweryfikuj, czy zawór jest typu PICV.
- Sprawdź napięcie zasilania (24V lub 230V) i dobierz odpowiednie zabezpieczenia.
- Upewnij się, że siłownik jest poprawnie nakręcony na zawór.
- Sprawdź, czy temperatura otoczenia nie przekracza 60°C.
Parametry w praktyce
- NC (Normally Closed)
- Siłownik pozostaje zamknięty w stanie bez zasilania.
- NO (Normally Open)
- Siłownik pozostaje otwarty w stanie bez zasilania.
Ilustracje i schematy
- Schemat montażu pokazuje sposób nakręcania siłownika na zawór PICV.

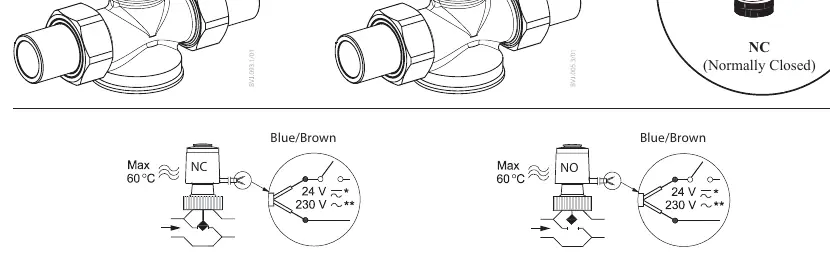

- Schematy elektryczne ilustrują podłączenie przewodów niebieskiego i brązowego dla wersji NC i NO.
Zgodność modelu
- Siłownik jest dedykowany do współpracy z zaworami typu PICV.
