Instrukcja obsługi regulatora poziomu oleju Danfoss COM 10C, 20C

Szybki przewodnik po instalacji i obsłudze regulatora poziomu oleju Danfoss COM 10C oraz 20C. Zawiera dane techniczne, schematy montażowe, instrukcje podłączenia elektrycznego oraz ważne wytyczne dotyczące bezpieczeństwa pracy z czynnikami...

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Regulator poziomu oleju Danfoss typu COM 10C i 20C jest urządzeniem przeznaczonym do systemów chłodniczych i pomp ciepła zgodnie z normą EN 378. Urządzenie jest bezobsługowe w normalnych warunkach pracy. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub serwisowych, układ chłodniczy musi zostać pozbawiony ciśnienia. Należy bezwzględnie przestrzegać wytycznych dotyczących bezpieczeństwa, szczególnie w przypadku pracy z czynnikami takimi jak CO2.

Dane techniczne

Urządzenie występuje w dwóch wariantach: COM 10C oraz COM 20C. Kluczowe parametry obejmują:

  • Kompatybilne czynniki: HFC, CO2, HC.
  • Kompatybilne oleje: Mineralne, syntetyczne, estrowe.
  • Maksymalne ciśnienie robocze: 60 bar (COM 10C) / 130 bar (COM 20C).
  • Napięcie zasilania: 24V AC lub 230V AC (50Hz).
  • Klasa ochrony: IP65.
  • Odporność na wibracje: max 4g, 10-250Hz.

Instalacja

Przed montażem należy sprawdzić kompletność części zgodnie z diagramem BOM. Procedura instalacji:

Schemat części (BOM) regulatora poziomu oleju
Schemat części (BOM) regulatora poziomu oleju

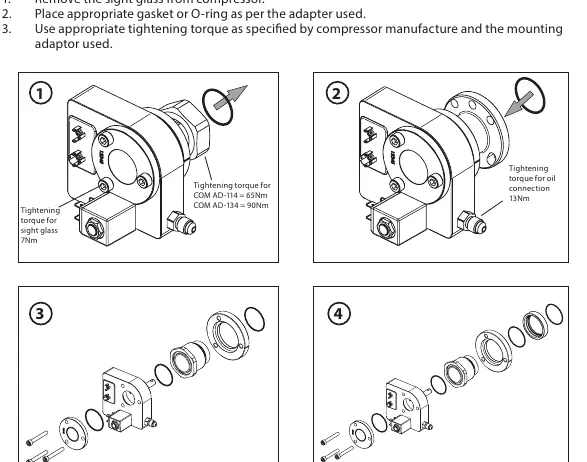

Kroki montażu i momenty dokręcania
Kroki montażu i momenty dokręcania
  1. Upewnij się, że obszar obiegu czynnika chłodniczego jest pozbawiony ciśnienia.
  2. Wyczyść powierzchnie uszczelniające.
  3. Usuń blokadę transportową.
  4. Wypoziomuj urządzenie (tolerancja +/- 1°).
  5. Zdejmij wziernik z kompresora.
  6. Umieść odpowiednią uszczelkę lub O-ring zgodnie z używanym adapterem.
  7. Dokręć elementy z odpowiednim momentem obrotowym określonym przez producenta kompresora i użytego adaptera.

Podłączenie elektryczne

Podłączenie musi być zgodne z lokalnymi przepisami. Należy przestrzegać następujących zasad:

Schemat podłączenia elektrycznego
Schemat podłączenia elektrycznego
  • Nie przekraczać zakresu napięcia roboczego.
  • W przypadku długości linii powyżej 6m, sygnał musi być oceniony pod kątem zakłóceń i kompatybilności elektromagnetycznej (EMC).
  • Linie sygnałowe nie mogą przebiegać równolegle do linii zasilających.
  • Zabezpieczyć urządzenie przed wnikaniem wilgoci.
  • Podłączyć zgodnie ze schematem elektrycznym dostarczonym w instrukcji.

Konserwacja i serwis

Urządzenie jest bezobsługowe, jeśli jest używane zgodnie z instrukcją. W przypadku awarii należy wymienić całe urządzenie. W ramach konserwacji dopuszcza się czyszczenie filtra w przyłączu oleju lub wymianę przyłącza oleju.

Bezpieczeństwo i ostrzeżenia

Praca z urządzeniem wymaga wykwalifikowanego personelu. Główne zasady bezpieczeństwa:

  • Nie modyfikować urządzenia bez zgody producenta.
  • Upewnić się, że testowe ciśnienie nie zostało przekroczone.
  • Cewka nagrzewa się podczas pracy.
  • Nie zdejmować wtyczki z cewki, gdy urządzenie jest pod napięciem.
  • W przypadku systemów CO2, należy zainstalować zawory bezpieczeństwa zgodnie z EN 378 i EN 13136, aby zapobiec ryzyku wybuchu przy wysokim ciśnieniu.
  • Zaleca się, aby urządzenie pozostawało stale włączone, nawet gdy kompresor jest wyłączony.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie działa lub jest uszkodzone

Sprawdź, czy nie przekroczono dopuszczalnych temperatur pracy. W przypadku awarii urządzenie należy wymienić na nowe.

Ryzyko wybuchu w układach CO2

Zainstaluj zawory bezpieczeństwa zgodnie z normami EN 378 i EN 13136. Zapobiegaj blokadzie zaworów przez suchy lód.

Nieszczelność układu

Upewnij się, że powierzchnie uszczelniające są czyste i użyto właściwej uszczelki/O-ringu. Sprawdź momenty dokręcania.

Przed użyciem

  • Depresuryzacja układu chłodniczego przed montażem.
  • Sprawdzenie kompletności części (śruby, wziernik, O-ringi, adapter).
  • Wyczyszczenie powierzchni uszczelniających.
  • Wypoziomowanie urządzenia (tolerancja +/- 1°).
  • Usunięcie blokady transportowej.

Parametry w praktyce

Max Operating pressure
Maksymalne ciśnienie robocze: 60 bar dla COM 10C, 130 bar dla COM 20C.
Supply Voltage
Napięcie zasilania: 24V AC lub 230V AC (50Hz).
Protection class IP65
Całkowita ochrona przed pyłem i ochrona przed strumieniami wody.
Vibration resistance
Odporność na wibracje do 4g w zakresie 10-250Hz.

Ilustracje i schematy

  • Schemat BOM (Bill of Materials) przedstawia kolejność montażu: śruby, wziernik, O-ringi, korpus, adapter i pierścień kołnierzowy.
  • Schemat elektryczny pokazuje podłączenie zasilania (L, N, PE) oraz styków alarmowych.

Zgodność modelu

  • Przeznaczony do systemów chłodniczych i pomp ciepła (EN 378).
  • Kompatybilny z czynnikami HFC, CO2, HC.
  • Kompatybilny z olejami mineralnymi, syntetycznymi i estrowymi.
