Instrukcja montażu zestawu naprawczego elementu Danfoss TEA i TEAT
Dowiedz się, jak poprawnie zamontować zestaw naprawczy elementu dla zaworów Danfoss TEA i TEAT. Instrukcja zawiera schematy montażowe, wymagane momenty dokręcania oraz specyfikację uszczelek.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik montażowy dla zestawów naprawczych elementów zaworów Danfoss typu TEA oraz TEAT (rozmiary 20 i 85). Instrukcja zawiera schematy budowy zaworów, wykaz niezbędnych uszczelek oraz kluczowe parametry dokręcania połączeń gwintowanych.
Schemat montażu i momenty dokręcania
Podczas montażu zestawu naprawczego należy bezwzględnie przestrzegać wartości momentów obrotowych, aby zapewnić szczelność i prawidłowe działanie zaworu:
- Główne połączenie korpusu: 90 Nm (66 lbn-ft).
- Dolne połączenie elementu: 50 Nm (36 lbn-ft).
Schematy w instrukcji przedstawiają kolejność montażu poszczególnych podzespołów oznaczonych cyframi od 1 do 5, co ułatwia poprawną instalację.
Wykaz części i uszczelek
Zestaw zawiera różne rodzaje uszczelek, które należy dobrać zgodnie z modelem zaworu (TEA lub TEAT) oraz rozmiarem (20 lub 85):
- Uszczelki aluminiowe (Alu): Stosowane w różnych średnicach (np. 36 mm, 17.5 mm, 8 mm, 26 mm).
- Uszczelki z włókna (Fibre): Stosowane w rozmiarach 32 mm i 39 mm.
- Opaska czujnika (Bulb strap): Element montażowy dołączony do zestawu.
Przed przystąpieniem do prac należy upewnić się, że posiadany zestaw naprawczy jest zgodny z numerem katalogowym zaworu (068G3250, 068G3252, 068G3260, 068G3261 lub 068G3262).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność po montażu
Sprawdź, czy użyto właściwego typu uszczelki (Alu lub Fibre) zgodnie ze schematem dla danego rozmiaru zaworu.
Uszkodzenie gwintu lub korpusu
Upewnij się, że dokręcanie odbywa się z użyciem klucza dynamometrycznego zgodnie z zalecanymi wartościami (90 Nm lub 50 Nm).
Przed użyciem
- Zweryfikuj numer katalogowy zestawu naprawczego z modelem zaworu.
- Przygotuj klucz dynamometryczny skalibrowany do wartości 50 Nm i 90 Nm.
- Zidentyfikuj typ zaworu (TEA lub TEAT) oraz jego rozmiar (20 lub 85).
- Posegreguj uszczelki zgodnie z ich materiałem (Alu/Fibre) i średnicą przed montażem.
Parametry w praktyce
- 90 Nm (66 lbn-ft)
- Wymagany moment dokręcania dla głównego połączenia elementu.
- 50 Nm (36 lbn-ft)
- Wymagany moment dokręcania dla dolnego połączenia elementu.
Ilustracje i schematy

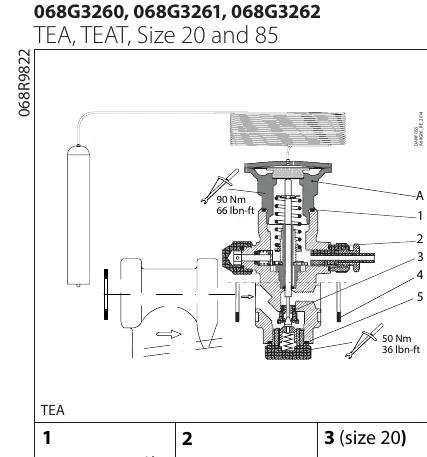

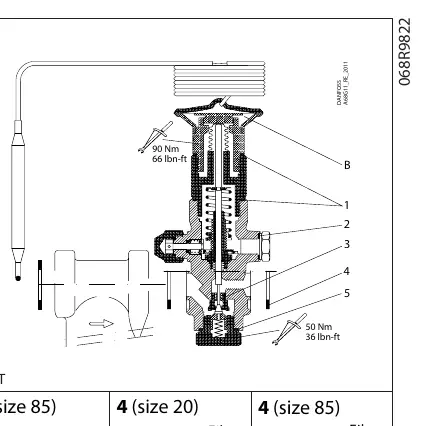

- Schematy pokazują przekrój zaworów TEA i TEAT z numeracją części od 1 do 5.

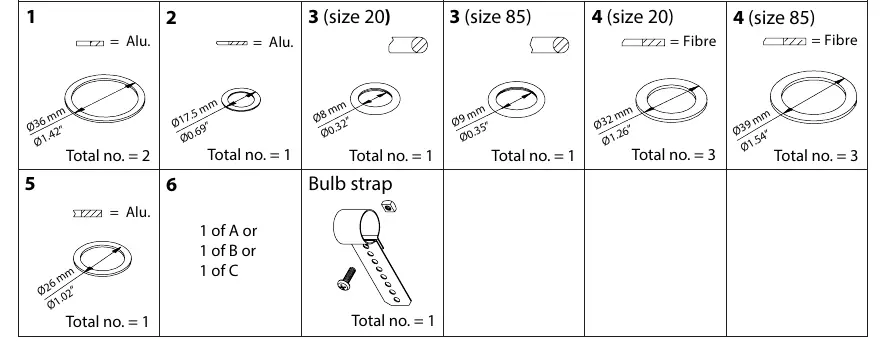

- Dolna część instrukcji zawiera tabelę z wymiarami uszczelek (średnice w mm i calach) oraz ich typem materiałowym.
Zgodność modelu
- Instrukcja dotyczy wyłącznie zaworów TEA i TEAT w rozmiarach 20 i 85.
- Zestawy naprawcze są przypisane do konkretnych kodów produktów: 068G3250, 068G3252, 068G3260, 068G3261, 068G3262.
