Instrukcja obsługi zaworu rozprężnego Danfoss TR6

Szybki przewodnik instalacji i konfiguracji zaworu rozprężnego Danfoss TR6. Dowiedz się, jak poprawnie zamontować urządzenie, ustawić przegrzanie (SH) i dobrać parametry dla różnych czynników chłodniczych.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy zaworu rozprężnego Danfoss typu TR6 (model 067R9508). Dokument zawiera wytyczne dotyczące poprawnego montażu, lutowania, umiejscowienia czujnika temperatury oraz procedury regulacji przegrzania (SH). Przed przystąpieniem do prac upewnij się, że czynnik chłodniczy jest zgodny z modelem zaworu.

Montaż i instalacja

Podczas instalacji zaworu należy przestrzegać następujących zasad:

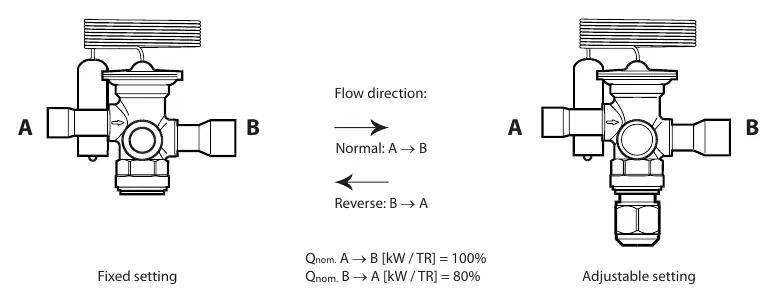

Schemat kierunku przepływu dla zaworu TR6
Schemat kierunku przepływu dla zaworu TR6
Instrukcja lutowania zaworu
Instrukcja lutowania zaworu

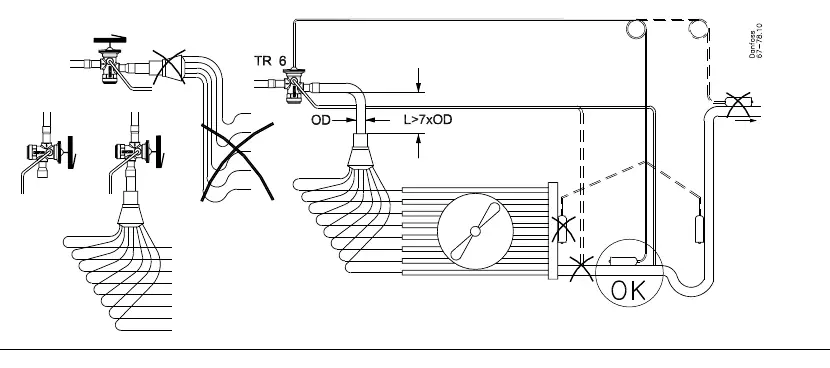

Prawidłowe umiejscowienie czujnika temperatury
Prawidłowe umiejscowienie czujnika temperatury
  • Kierunek przepływu: Standardowy kierunek to A do B. Przepływ odwrotny (B do A) jest możliwy, ale wydajność nominalna spada do 80%.
  • Lutowanie: Podczas lutowania należy używać spoiwa z zawartością srebra minimum 5%. Należy chronić zawór przed przegrzaniem, stosując mokre szmatki lub inne metody chłodzenia.
  • Czujnik temperatury: Czujnik musi być zamontowany na rurze ssawnej w odpowiedniej odległości (L > 7x średnica zewnętrzna rury). Czujnik powinien być dobrze zaizolowany.

Regulacja przegrzania (SH)

Zawór posiada możliwość regulacji przegrzania. Fabryczne ustawienia różnią się w zależności od czynnika chłodniczego:

  • R22 / R407C MAH: 4 K
  • R410A MAH & LAH: 3 K
  • R32 LAH: 3 K
  • R454B LAH: 3 K

Regulacji dokonuje się poprzez obracanie śruby regulacyjnej. Dokręcanie sprężyny zwiększa przegrzanie, a odkręcanie zmniejsza. Szczegółowe wartości zmiany przegrzania na jeden obrót (360°) są podane w tabeli w instrukcji dla każdego typu czynnika.

Dane techniczne i ograniczenia

  • Maksymalne ciśnienie robocze (PS / MWP): 49 bar / 711 psig.
  • Moment dokręcania nakrętki: 10 Nm / 7 ft-lb.
  • Zgodność czynników: R22, R407C, R410A, R32, R454B.
  • Limity temperatury: Należy przestrzegać maksymalnych temperatur pracy dla korpusu zaworu i czujnika, które różnią się w zależności od zastosowanego czynnika chłodniczego (np. dla R410A MAH max 75°C, dla R32 LAH max 120°C).

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Niewłaściwe przegrzanie (SH)

Skoryguj ustawienie śruby regulacyjnej zgodnie z tabelą obrotów (dokręcanie/odkręcanie sprężyny) dla danego czynnika chłodniczego.

Błąd montażu czujnika temperatury

Upewnij się, że czujnik jest zamontowany w odpowiednim miejscu (L > 7x średnica zewnętrzna rury) i jest poprawnie zaizolowany.

Przed użyciem

  • Sprawdź, czy czynnik chłodniczy jest zgodny z modelem zaworu (R22, R407C, R410A, R32, R454B).
  • Upewnij się, że ciśnienie robocze nie przekracza 49 bar (711 psig).
  • Przygotuj lut z zawartością srebra min. 5%.
  • Sprawdź kierunek przepływu (A -> B).

Parametry w praktyce

SH (SuperHeat)
Przegrzanie, kluczowy parametr pracy zaworu określający różnicę temperatur.

Ilustracje i schematy

  • Kierunek przepływu: Normalny A do B, odwrotny B do A.
  • Montaż czujnika: Odległość L musi być większa niż 7-krotność średnicy zewnętrznej rury (7xOD).

Zgodność modelu

  • Zawór obsługuje czynniki: R22, R407C, R410A, R32, R454B.
  • Wydajność przy przepływie odwrotnym (B do A) wynosi 80% wydajności nominalnej.
