Instrukcja montażu zestawu serwisowego Danfoss 068G0064
Przewodnik instalacji zestawu serwisowego Danfoss 068G0064 dla zaworów TEA, TEAT, TEVA i TEAQ. Zawiera schematy montażowe, momenty dokręcania oraz specyfikację uszczelek.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zestawu serwisowego o numerze katalogowym 068G0064, przeznaczonego do zaworów Danfoss serii TEA, TEAT, TEVA oraz TEAQ w rozmiarach 20 i 85. Dokument zawiera schematy montażowe, specyfikację momentów dokręcania oraz wykaz uszczelek niezbędnych do prawidłowej konserwacji zaworów.
Momenty dokręcania
Podczas montażu elementów zaworu należy bezwzględnie przestrzegać następujących wartości momentu obrotowego, aby zapewnić szczelność i prawidłowe działanie:
- Górna sekcja zaworu: 90 Nm (66 lbn-ft)
- Dolna sekcja zaworu: 50 Nm (36 lbn-ft)
Schematy montażowe
Instrukcja zawiera szczegółowe przekroje dla czterech typów zaworów: TEA, TEAT, TEVA oraz TEAQ. Każdy schemat przedstawia kolejność montażu elementów oznaczonych numerami od 1 do 5, co ułatwia poprawną instalację części z zestawu.

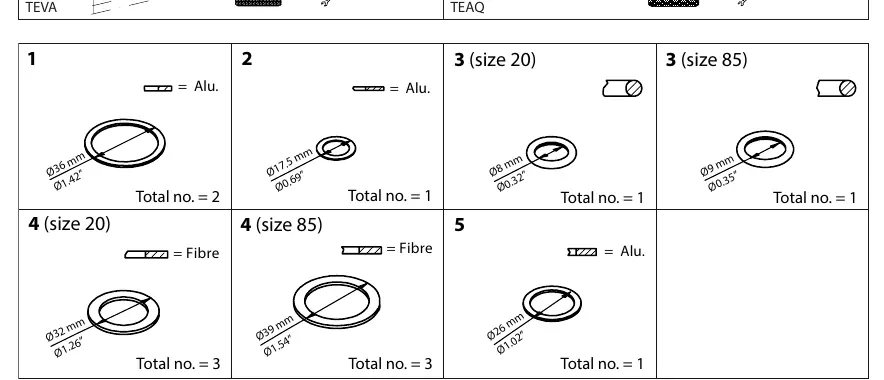

Wykaz części
Zestaw zawiera uszczelki aluminiowe (Alu.) oraz z włókna (Fibre). Należy zwrócić uwagę na średnicę uszczelek, która różni się w zależności od rozmiaru zaworu (20 lub 85):
- Uszczelki aluminiowe: dostępne w różnych średnicach (np. 36 mm, 17.5 mm, 26 mm).
- Uszczelki z włókna: dostępne w średnicach 32 mm (dla rozmiaru 20) oraz 39 mm (dla rozmiaru 85).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Nieszczelność zaworu po montażu
Upewnij się, że śruby zostały dokręcone z wymaganym momentem obrotowym: 90 Nm dla górnej sekcji i 50 Nm dla dolnej.
Błędny dobór uszczelki
Sprawdź rozmiar zaworu (20 lub 85) i dopasuj uszczelkę zgodnie z wykazem części w instrukcji (np. uszczelki z włókna 32 mm dla rozmiaru 20 vs 39 mm dla rozmiaru 85).
Przed użyciem
- Zidentyfikuj typ zaworu (TEA, TEAT, TEVA lub TEAQ).
- Określ rozmiar zaworu (20 lub 85).
- Przygotuj klucz dynamometryczny.
- Upewnij się, że posiadasz wszystkie części z zestawu 068G0064.
Parametry w praktyce
- 90 Nm (66 lbn-ft)
- Moment dokręcania dla górnej sekcji zaworu.
- 50 Nm (36 lbn-ft)
- Moment dokręcania dla dolnej sekcji zaworu.
Ilustracje i schematy
- Schematy przedstawiają przekrój zaworów z numeracją części od 1 do 5.
- Wykaz części zawiera średnice uszczelek (Alu/Fibre) dla rozmiarów 20 i 85.
Zgodność modelu
- Zestaw przeznaczony dla zaworów Danfoss serii TEA, TEAT, TEVA i TEAQ.
- Kompatybilny z rozmiarami 20 i 85.
