Instrukcja obsługi pompy olejowej Danfoss BFP 52E
Dowiedz się, jak zainstalować i obsługiwać pompę olejową Danfoss BFP 52E. Przewodnik zawiera dane techniczne, instrukcje odpowietrzania, wymiany filtra oraz konfiguracji układów jedno- i dwururowych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Pompa olejowa Danfoss BFP 52E jest przeznaczona wyłącznie do stosowania w palnikach olejowych. Instrukcja obejmuje procedury instalacji, konfiguracji układów zasilania oraz konserwacji. Kluczowe jest przestrzeganie limitów pracy na sucho (maksymalnie 5 minut) oraz regularna wymiana zaworu elektromagnetycznego.
Dane techniczne
- Typ oleju: Standardowy olej opałowy zgodny z DIN V 51603-6 EL A Bio 10
- Zakres lepkości: 1,8–12 mm²/s (cSt)
- Prędkość obrotowa: 2400–3450 min⁻¹
- Zakres ciśnienia: 7–25 bar
- Ustawienie fabryczne: Stopień 1: 10 bar, Stopień 2: 13 bar
Podłączenia i instalacja
Pompa posiada różne porty przyłączeniowe (oznaczone na schematach):
- P1/P2: Regulacja ciśnienia dla stopnia 1 i 2
- S: Przyłącze ssawne (G 1/4)
- G: Przyłącze powrotne (G 1/4)
- V: Przyłącze wakuometru (G 1/8)
- P: Przyłącze manometru (G 1/8)
Odpowietrzanie pompy
Odpowietrzanie jest konieczne tylko w instalacjach jednorurowych. Odbywa się ono przez port P (przyłącze manometru). W instalacjach dwururowych odpowietrzanie następuje automatycznie przez przewód powrotny.
Wymiana filtra
Aby wymienić filtr wkładkowy:
- Użyj klucza 4 mm, aby wykręcić korek filtra w pokrywie.
- Wyciągnij wkład filtra (w razie potrzeby użyj śrubokręta, aby oddzielić filtr od korka).
- Wyrzuć stary filtr i wciśnij nowy na korek.
- Zamontuj filtr z powrotem i lekko dokręć.
Konfiguracja układu (1-rurowy vs 2-rurowy)
Pompa może pracować w układzie jedno- lub dwururowym:
- Układ 1-rurowy: Bez śruby wewnątrz.
- Układ 2-rurowy: Wymaga wkręcenia śruby (zgodnie z rysunkiem technicznym).
Konserwacja i bezpieczeństwo
Zawór elektromagnetyczny (NC) musi zostać wymieniony po 250 000 cyklach lub po 10 latach eksploatacji. Podczas rozruchu instalacji z pustym systemem rur, pompa nie powinna pracować bez oleju dłużej niż 5 minut.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Pompa pracuje na sucho podczas rozruchu
Nie pozwól pompie pracować bez oleju dłużej niż 5 minut. Upewnij się, że w pompie znajduje się olej przed uruchomieniem.
Wymiana zaworu elektromagnetycznego
Zawór należy wymienić po 250 000 cyklach lub 10 latach eksploatacji, zgodnie z przewidywaną żywotnością.
Przed użyciem
- Sprawdź, czy stosowany olej jest zgodny z normą DIN V 51603-6 EL A Bio 10
- Upewnij się, że pompa zawiera olej przed pierwszym uruchomieniem
- Wybierz odpowiedni układ (1-rurowy lub 2-rurowy) i sprawdź ustawienie śruby
- Przygotuj klucz imbusowy 4 mm do wymiany filtra
- Sprawdź, czy instalacja jest szczelna
Parametry w praktyce
- Zakres ciśnienia
- 7-25 bar (ustawienie fabryczne: 10 bar dla stopnia 1, 13 bar dla stopnia 2)
- Zakres lepkości
- 1,8-12 mm²/s (cSt) - zakres dopuszczalny dla pompy
- Prędkość obrotowa
- 2400-3450 min⁻¹ - wymagana prędkość pracy
Ilustracje i schematy
- Fig. 1: Schemat portów i podłączeń pompy (S, G, V, P)
- Fig. 2: Instrukcja wymiany filtra wkładkowego

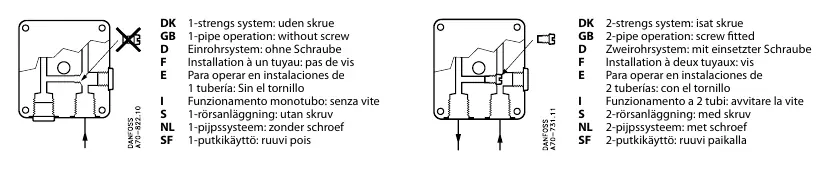

- Fig. 3: Konfiguracja śruby dla układu 1-rurowego (bez śruby) i 2-rurowego (ze śrubą)
Zgodność modelu
- Przeznaczona wyłącznie do palników olejowych
