Instrukcja obsługi czujnika gazu z sygnalizatorem Danfoss 080Z2822

Szybki przewodnik instalacji i konfiguracji czujnika gazu z sygnalizatorem Danfoss 080Z2822. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować 32 dostępne tony alarmowe oraz dostosować parametry pracy.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje

Urządzenie Danfoss 080Z2822 to czujnik gazu z wbudowanym sygnalizatorem świetlnym (strobe) i dźwiękowym (horn). Jest przeznaczone do pracy w systemach bezpieczeństwa, wymagając zasilania prądem stałym (DC). Instalacja musi być przeprowadzona przez wykwalifikowany personel.

Dane techniczne

  • Napięcie zasilania: 12 – 24 V DC
  • Pobór prądu (12V DC): 23 mA (syrena) / 30 mA (błysk) / 38 mA (łącznie)
  • Pobór prądu (24V DC): 32 mA (syrena) / 28 mA (błysk) / 45 mA (łącznie)
  • Stopień ochrony: IP 65
  • Temperatura pracy: -40 do +55 °C
  • Moc dźwięku: maks. 94 dB(A) (zależnie od ustawienia)
  • Liczba tonów: 32 (wybierane przez użytkownika)
  • Materiał: Poliwęglan (PC), kolor soczewki: czerwony

Instalacja i montaż

Montaż urządzenia powinien odbywać się zgodnie z poniższymi krokami:

Kroki montażu urządzenia
Kroki montażu urządzenia
  1. Otwórz obudowę urządzenia.
  2. Przeprowadź przewody przez otwory w podstawie.
  3. Zamontuj podstawę w docelowym miejscu.
  4. Podłącz przewody zgodnie ze schematem elektrycznym.
  5. Zamknij obudowę, upewniając się, że uszczelnienie jest prawidłowe.

Podłączenie elektryczne

Urządzenie posiada zaciski do podłączenia zasilania oraz sygnałów sterujących. Należy zwrócić uwagę na polaryzację zasilania. Bezpiecznik na linii zasilającej musi być dobrany odpowiednio do napięcia. Schemat połączeń obejmuje wejścia dla syreny, światła oraz wejście cyfrowe/przycisk.

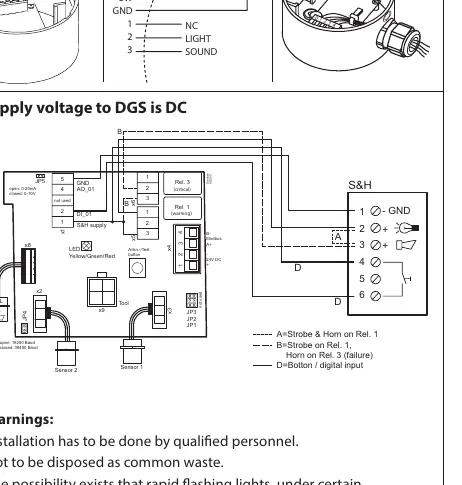

Schemat podłączenia elektrycznego
Schemat podłączenia elektrycznego

Ustawienia dźwięku

Urządzenie oferuje 32 różne tony alarmowe, które można skonfigurować za pomocą przełączników DIP (DIP Switch) znajdujących się wewnątrz urządzenia. Ustawienia przełączników (0 dla OFF, 1 dla ON) określają typ dźwięku, częstotliwość oraz czas trwania sygnału. Głośność można regulować za pomocą przycisku VOL/LIGHT.

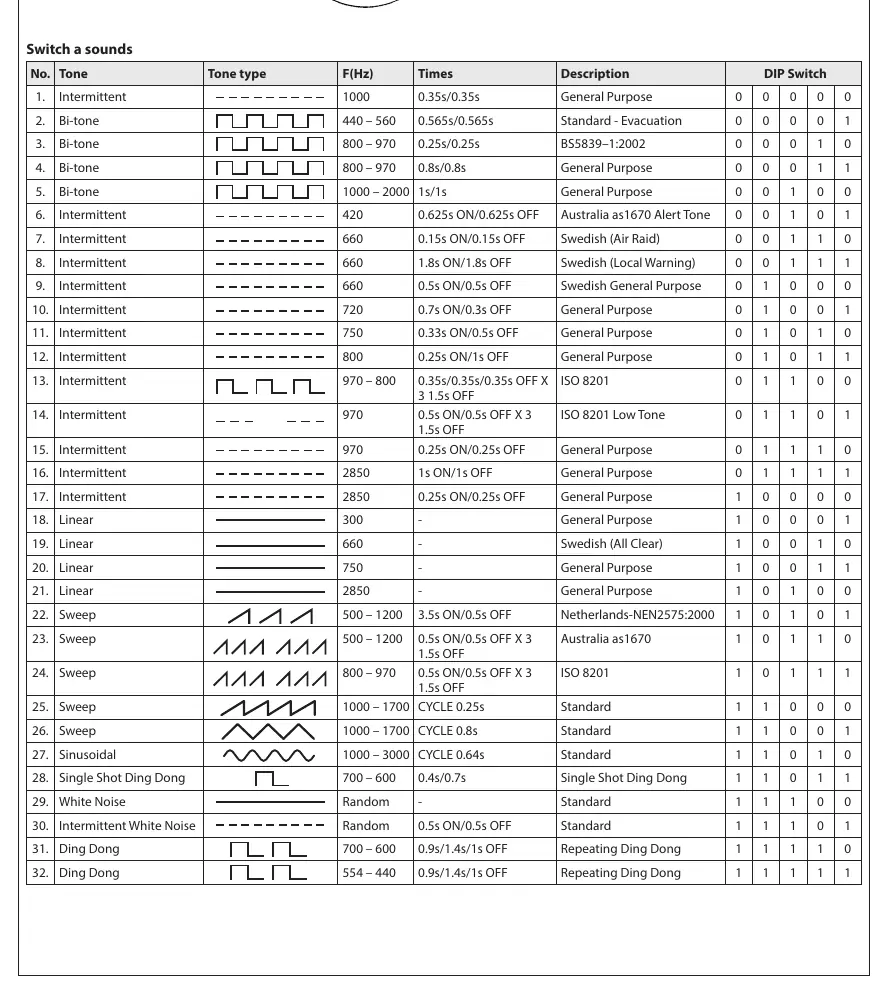

Tabela ustawień dźwięków (DIP Switch)
Tabela ustawień dźwięków (DIP Switch)

Ostrzeżenia

  • Instalacja musi być wykonana przez wykwalifikowany personel.
  • Przed serwisowaniem należy odłączyć zasilanie.
  • Szybko migające światła mogą u niektórych osób wywoływać napady padaczki fotosensytywnej.
  • Urządzenie nie może być utylizowane jako zwykły odpad komunalny.

Informacje o producencie

Danfoss A/S

Profil marki

Praktyczna pomoc

Typowe problemy

Brak dźwięku lub światła po podłączeniu

Sprawdź, czy napięcie zasilania mieści się w zakresie 12-24V DC oraz czy przewody są poprawnie wpięte w zaciski zgodnie ze schematem.

Nieprawidłowy ton alarmu

Skonfiguruj przełączniki DIP (DIP Switch) zgodnie z tabelą dźwięków znajdującą się w instrukcji na stronie 2.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany personel.
  • Sprawdź, czy napięcie zasilania mieści się w zakresie 12-24V DC.
  • Upewnij się, że bezpiecznik na linii zasilającej jest dobrany odpowiednio do napięcia.
  • Wybierz odpowiedni ton alarmu przed ostatecznym montażem obudowy.

Ilustracje i schematy

  • Schemat okablowania pokazuje podłączenie zasilania oraz wejść sterujących (Siren, Light, Sound).
  • Tabela DIP Switch określa konfigurację 32 dostępnych tonów alarmowych.

Zgodność modelu

  • Urządzenie wymaga zasilania prądem stałym (DC).
  • Nie jest przeznaczone do utylizacji z odpadami komunalnymi.
