Instrukcja obsługi termostatu grzejnikowego Danfoss 014G0013 Z-Wave
Szybki przewodnik po instalacji, konfiguracji sieci Z-Wave, obsłudze i rozwiązywaniu problemów z termostatem grzejnikowym Danfoss 014G0013.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Termostat living connect Z to elektroniczne urządzenie do regulacji grzejników wodnych, sterowane za pomocą certyfikowanego kontrolera Z-Wave. Przed montażem upewnij się, że na wyświetlaczu miga symbol M. Urządzenie wymaga poprawnej konfiguracji w kontrolerze, aby komunikacja bezprzewodowa działała prawidłowo.

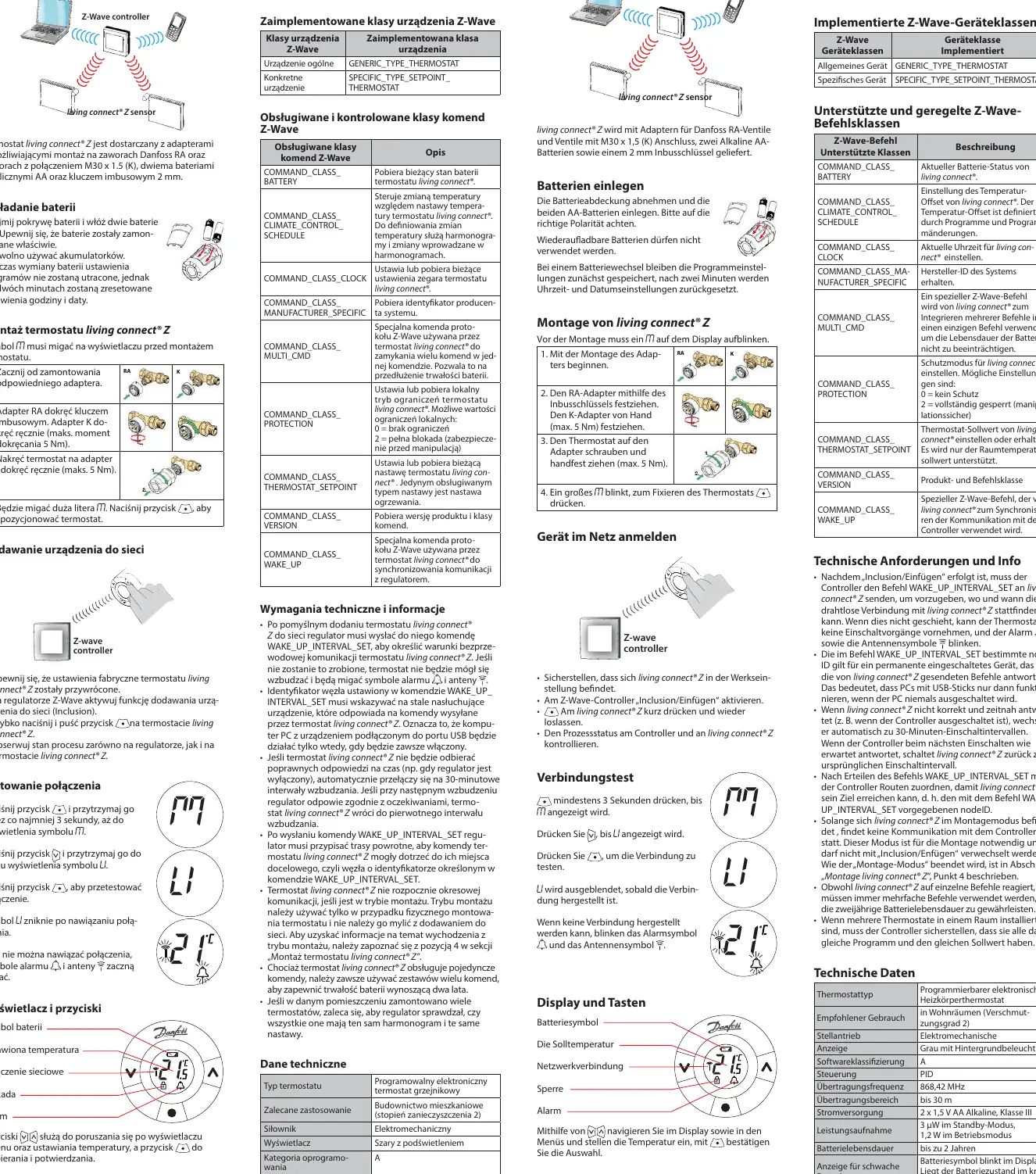

Montaż termostatu
- Zamontuj odpowiedni adapter (RA lub K) na zaworze grzejnikowym.
- Dokręć adapter RA kluczem imbusowym lub adapter K ręcznie (maks. 5 Nm).
- Nakręć termostat na adapter i dokręć ręcznie (maks. 5 Nm).
- Gdy na wyświetlaczu miga duża litera M, naciśnij przycisk potwierdzenia, aby spozycjonować termostat.
Dodawanie do sieci Z-Wave
- Upewnij się, że termostat został przywrócony do ustawień fabrycznych.
- Aktywuj tryb Inclusion na kontrolerze Z-Wave.
- Szybko naciśnij i puść przycisk na termostacie.
- Obserwuj proces parowania na obu urządzeniach.
Obsługa i ustawienia
Temperatura jest zazwyczaj sterowana przez kontroler, ale można ją zmienić w dowolnym momencie przyciskami na termostacie. Zmiana ta wysyła komunikat do kontrolera, który synchronizuje pozostałe termostaty w pomieszczeniu.
Tryb ponownego montażu
Jeśli termostat był demontowany, przed ponownym montażem należy aktywować tryb instalacyjny: przytrzymaj przycisk aż pojawi się symbol M, następnie naciśnij przycisk, aby wycofać trzpień silnika. Po zamontowaniu na zaworze, przytrzymaj przycisk przez ok. 3 sekundy, aby zamocować urządzenie.
Rozwiązywanie problemów
- E1, E2, E3, E4: Skontaktuj się z lokalnym serwisem.
- E5: Termostat nie otrzymuje odpowiedzi od systemu. Sprawdź, czy kontroler Z-Wave jest aktywny i posiada odpowiednie funkcje sterowania.
Dane techniczne
- Zasilanie: 2 x 1,5 V AA alkaliczne.
- Częstotliwość transmisji: 868,42 MHz.
- Zasięg: do 30 m.
- Zakres temperatury: 4 do 28 °C.
- Klasa IP: 20.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Kody błędów E1-E4
Skontaktuj się z lokalnym technikiem serwisowym.
Błąd E5
Termostat nie otrzymuje odpowiedzi od systemu. Sprawdź, czy kontroler Z-Wave jest aktywny i poprawnie skonfigurowany.
Brak połączenia (migające symbole alarmu i anteny)
Sprawdź, czy kontroler jest włączony i czy poprawnie skonfigurowano interwały wzbudzania (WAKE_UP_INTERVAL_SET).
Przed użyciem
- Upewnij się, że używasz baterii alkalicznych AA (nie używaj akumulatorków).
- Sprawdź, czy na wyświetlaczu miga symbol M przed montażem.
- Upewnij się, że kontroler Z-Wave jest w trybie Inclusion.
- Sprawdź, czy adapter jest poprawnie dokręcony (maks. 5 Nm).
- Upewnij się, że kontroler Z-Wave jest zawsze włączony, jeśli używasz PC z USB.
Parametry w praktyce
- Częstotliwość 868,42 MHz
- Standardowa częstotliwość dla urządzeń Z-Wave w Europie.
- Zasilanie 2xAA
- Wymaga dwóch baterii alkalicznych, żywotność ok. 2 lata.
Ilustracje i schematy
- Symbol M: Tryb montażu/instalacji.
- Symbol LI: Test połączenia z siecią.
- Symbol baterii: Migający oznacza niski poziom energii.
Zgodność modelu
- Współpracuje z zaworami Danfoss RA oraz zaworami z przyłączem M30 x 1.5 (K).
- Wymaga kontrolera Z-Wave obsługującego odpowiednie klasy komend.
