Instrukcja obsługi cewki elektromagnetycznej Danfoss 042R0151
Przewodnik instalacji i bezpiecznego użytkowania cewki elektromagnetycznej Danfoss 042R0151 w strefach zagrożonych wybuchem. Zawiera wytyczne montażowe, specyfikacje techniczne oraz wymogi dotyczące uziemienia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i eksploatacji cewki elektromagnetycznej typu BI (042R0151) przeznaczonej do pracy w strefach zagrożonych wybuchem. Urządzenie musi być instalowane wyłącznie przez wykwalifikowany personel zgodnie z normami IEC/EN/EN BS 60079-14. Kluczowe jest przestrzeganie orientacji montażu oraz zapewnienie ochrony przed uderzeniami i promieniowaniem UV.
Instalacja i montaż
Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Cewkę należy montować w orientacji wskazanej na rysunkach technicznych. W przypadku temperatur otoczenia poniżej 0 stopni Celsjusza, kabel musi być chroniony przed uderzeniami i nie może być wyginany. Minimalny promień gięcia kabla dla instalacji stałej wynosi 35 mm.
Podłączenie elektryczne i uziemienie
Urządzenie wyposażone jest w żółto-zielony przewód PE oraz zewnętrzny zacisk uziemiający. Nie wolno używać obu tych punktów jednocześnie. Jeśli używany jest zewnętrzny zacisk uziemiający, przewód PE musi zostać odcięty i zaizolowany. Zewnętrzny przewód uziemiający musi mieć przekrój minimum 4 mm kwadratowe, a śruba zacisku musi być dokręcona z momentem 1,2 Nm +/- 0,2 Nm.
Konserwacja i ograniczenia
Cewka posiada przewód typu Z, co oznacza, że nie jest on demontowalny. W przypadku awarii cewki, nie wolno jej naprawiać – należy wymienić cały element na nowy. Należy regularnie sprawdzać stan uziemienia. Dopuszczalna temperatura medium procesowego wynosi od -40 do +90 stopni Celsjusza.
Dane techniczne
- Stopień ochrony: IP67
- Temperatura otoczenia: -40 do +40 stopni Celsjusza
- Kategoria przepięciowa: II (2,5 kV)
- Waga: 1,0 kg
- Zasilanie: Zależne od modelu (24V DC, 24V/110V/230V/240V AC)
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Uszkodzenie przewodu zasilającego
Przewód jest typu Z (nieodłączalny). Naprawa jest niedozwolona; należy wymienić całą cewkę na nową.
Błąd uziemienia
Nie używaj jednocześnie przewodu PE i zewnętrznego zacisku uziemiającego. Wybierz jeden punkt uziemienia.
Przed użyciem
- Sprawdź, czy zawór jest kompatybilny z cewką typu BI.
- Upewnij się, że zasilanie jest odłączone przed montażem.
- Zweryfikuj, czy temperatura otoczenia mieści się w zakresie -40 do +40 stopni Celsjusza.
- Przygotuj przewód uziemiający o przekroju minimum 4 mm kwadratowe, jeśli używasz zewnętrznego zacisku.
- Upewnij się, że cewka będzie chroniona przed bezpośrednim nasłonecznieniem i uderzeniami.
Parametry w praktyce
- Ex mb IIC T4 Gb
- Certyfikacja przeciwwybuchowa dla gazów (strefy zagrożone wybuchem).
- 1.5 Nm +/- 0.15 Nm
- Moment dokręcania nakrętki mocującej cewkę na zaworze.
Ilustracje i schematy
- Rysunki 1-6: Sekwencja montażu cewki na zaworze z zachowaniem dopuszczalnych kątów nachylenia.

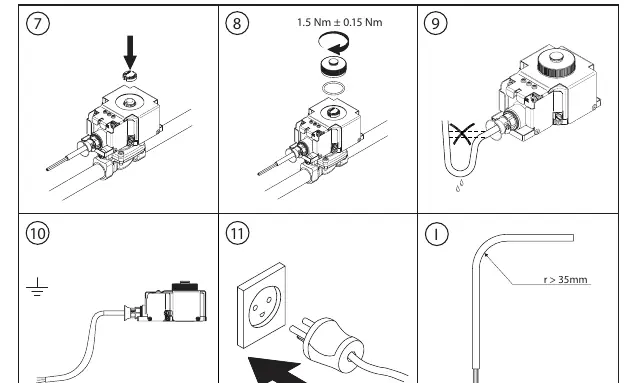

- Rysunek 8: Wskazanie momentu dokręcania nakrętki (1,5 Nm).
- Rysunek 10: Schemat poprawnego podłączenia uziemienia zewnętrznego.
Zgodność modelu
- Cewka współpracuje z szeroką gamą zaworów Danfoss, m.in. EVR, EV220B, EV250B, AKV, ICF.
- Sprawdź listę w instrukcji, aby upewnić się, czy dany model zaworu wymaga cewki typu BI.
