Instrukcja obsługi czujnika gazu Danfoss DGS

Szybki przewodnik instalacji i obsługi czujnika gazu Danfoss DGS. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, skonfigurować alarmy i przeprowadzić testy serwisowe.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Wymiary i schemat rozmieszczenia sensorów (Fig. 1) Strona 1 Schemat połączeń elektrycznych (Fig. 2) Strona 3 Wnętrze urządzenia i dławiki kablowe Strona 4 Dodatkowe zdjęcie montażowe ze strony 4 Strona 4

Najważniejsze informacje z instrukcji

Czujnik gazu Danfoss DGS jest urządzeniem przeznaczonym do wykrywania wysokiego stężenia gazów. Uwaga: Urządzenie musi być instalowane wyłącznie przez wykwalifikowanego technika zgodnie z lokalnymi przepisami. Czujnik pełni funkcję urządzenia zabezpieczającego, które sygnalizuje wyciek, ale nie usuwa jego przyczyny. Przed uruchomieniem należy bezwzględnie usunąć nasadkę ochronną z sensora.

Opis urządzenia

DGS jest dostępny w wersjach z jednym lub dwoma sensorami oraz opcjonalnym sygnalizatorem dźwiękowo-świetlnym (Buzzer & Light). Urządzenie posiada wbudowane przekaźniki alarmowe, wyjście analogowe oraz komunikację MODBUS.

Montaż i instalacja

Montaż ścienny odbywa się poprzez odkręcenie czterech śrub pokrywy i przykręcenie podstawy do ściany. Kluczowe zasady montażu:

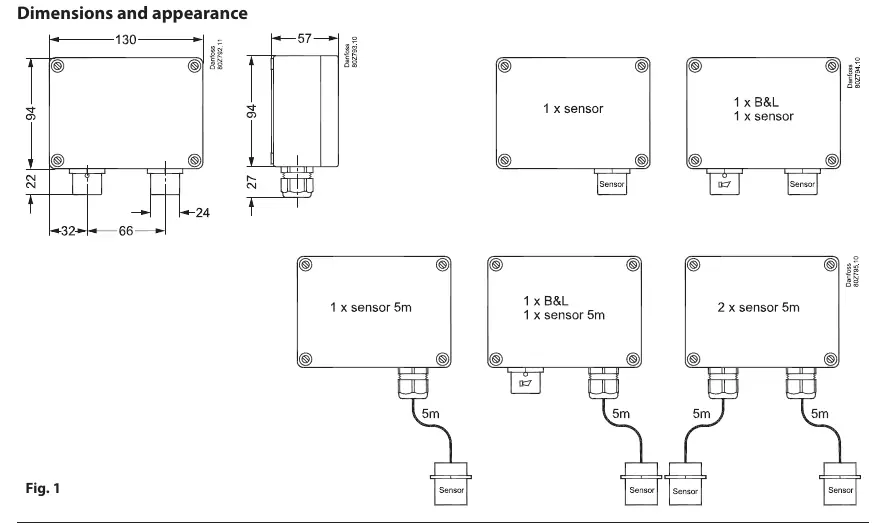

Wymiary i schemat rozmieszczenia sensorów (Fig. 1)
Wymiary i schemat rozmieszczenia sensorów (Fig. 1)

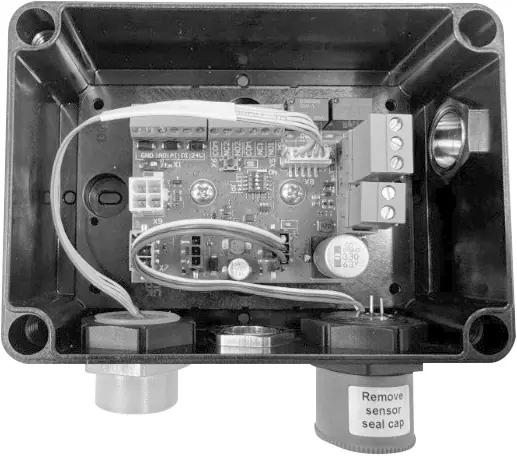

Wnętrze urządzenia i dławiki kablowe
Wnętrze urządzenia i dławiki kablowe
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
  • Głowica sensora musi być zawsze skierowana w dół.
  • Dla gazów cięższych od powietrza (np. CO2, propan, HFC) zaleca się montaż ok. 30 cm nad podłogą.
  • Należy chronić głowicę sensora przed wstrząsami podczas instalacji.
  • W przypadku wiercenia dodatkowych otworów w obudowie, należy zachować ostrożność, aby nie uszkodzić komponentów wewnętrznych.

Podłączenie elektryczne

Schemat połączeń znajduje się na rysunku (Fig. 2) w instrukcji. Główne punkty podłączenia obejmują:

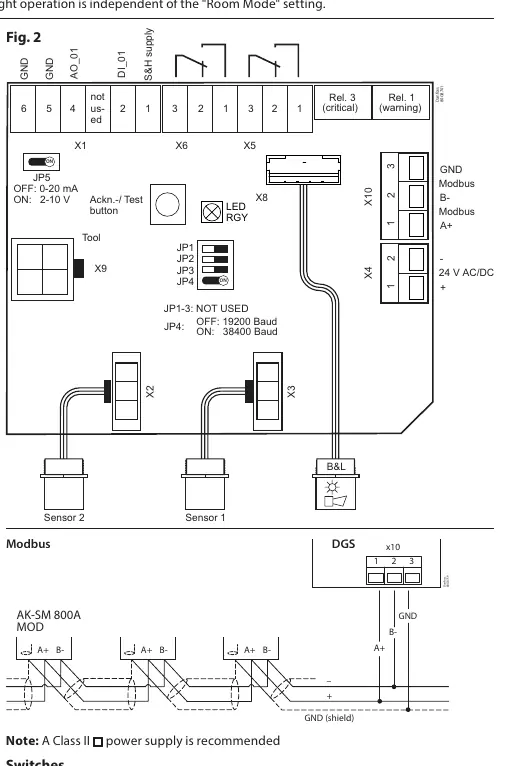

Schemat połączeń elektrycznych (Fig. 2)
Schemat połączeń elektrycznych (Fig. 2)
  • Zasilanie: 24 V DC lub 24 V AC.
  • Wyjście analogowe (AO_01): Wymaga wspólnego potencjału masy z urządzeniem odbiorczym.
  • Przekaźniki: X6 (przekaźnik krytyczny) oraz X5 (przekaźnik ostrzegawczy).
  • Komunikacja: MODBUS (zaciski A+ i B-).

Konfiguracja

Urządzenie jest fabrycznie skonfigurowane. Zmiany parametrów (np. typu wyjścia analogowego lub prędkości transmisji MODBUS) dokonuje się za pomocą przełączników na płytce:

  • JP4: Przełącznik prędkości transmisji (domyślnie 38.4k Baud).
  • JP5: Przełącznik typu wyjścia analogowego (domyślnie 0-10 V).
  • Wymagane jest ponowne uruchomienie zasilania po zmianie ustawień przełączników.

Obsługa i alarmy

Stan urządzenia jest sygnalizowany diodą LED:

  • Zielona: Zasilanie włączone (miganie oznacza potrzebę konserwacji).
  • Żółta: Błąd (np. odłączony sensor, zły typ sensora, błąd zasilania).
  • Czerwona: Alarm (miganie oznacza przekroczenie stężenia gazu).

Przycisk testowy służy do symulacji alarmu (przytrzymanie przez 8 sekund) oraz potwierdzania alarmu (ACKN).

Konserwacja i testy

Regularne testy są niezbędne dla zachowania sprawności:

  • Test funkcjonalny: Użycie przycisku testowego.
  • Test z gazem referencyjnym (Bump test): Zgodnie z lokalnymi przepisami.
  • Kalibracja: Wymagana w określonych interwałach (np. 12 miesięcy dla DGS-SC i DGS-PE, 60 miesięcy dla DGS-IR).
  • Wymiana sensora: Odbywa się poprzez złącze wtykowe; urządzenie automatycznie rozpoznaje nowy sensor.

Rozwiązywanie problemów

W przypadku problemów należy sprawdzić:

  • Czy zasilanie jest prawidłowe (16-38 V).
  • Czy sensor jest poprawnie podłączony i czy jego typ jest zgodny ze specyfikacją.
  • Czy wyjście analogowe jest poprawnie skonfigurowane i podłączone.
  • Czy nie wystąpił błąd komunikacji MODBUS.

Informacje o producencie

Danfoss A/S

Profil marki
Strona producenta https://www.danfoss.com Wsparcie https://www.danfoss.com/en/service-support/ Manuale producenta https://www.danfoss.com/en/service-support/technical-documentation/

Praktyczna pomoc

Typowe problemy

Żółta dioda LED świeci się stale

Sprawdź podłączenie wyjścia analogowego, typ sensora, czy sensor jest podłączony do płytki oraz czy napięcie zasilania jest w normie.

Zielona dioda LED miga

Przekroczono interwał kalibracji lub sensor osiągnął koniec żywotności. Wykonaj kalibrację lub wymień sensor.

Alarmy w przypadku braku wycieku

Ustaw opóźnienie alarmu (alarm delay) lub wykonaj test z gazem referencyjnym (bump test), aby sprawdzić poprawność działania.

Żółta dioda LED miga

Urządzenie jest w trybie serwisowym (Service Tool). Zmień ustawienie lub poczekaj na automatyczne wyjście z trybu (do 15 min).

Przed użyciem

  • Sprawdź, czy montaż jest zgodny z lokalnymi przepisami branżowymi.
  • Upewnij się, że głowica sensora jest skierowana w dół.
  • Usuń nasadkę ochronną z sensora przed podaniem zasilania.
  • Sprawdź poprawność podłączenia zasilania (24V AC/DC).
  • Skonfiguruj przełączniki JP4 i JP5 zgodnie z wymaganiami instalacji.
  • Upewnij się, że użyto odpowiedniego typu kabla.

Parametry w praktyce

Przekaźnik krytyczny
Przekaźnik aktywowany w przypadku przekroczenia krytycznego progu alarmowego.

Ilustracje i schematy

  • Fig 1: Wymiary obudowy oraz zalecane rozmieszczenie sensorów.
  • Fig 2: Schemat połączeń elektrycznych (zaciski zasilania, przekaźniki, MODBUS, wyjście analogowe).

Zgodność modelu

  • Urządzenie wymaga zasilania klasy 2 (Class 2 power supply).
  • Współpracuje z systemami zarządzania Danfoss lub ogólnymi systemami BMS poprzez MODBUS.
  • Dla gazów cięższych od powietrza (HFC, CO2, Propan) montaż 30 cm nad podłogą.
