Instrukcja obsługi modułu Zigbee Danfoss Icon Master Controller
Szybki przewodnik instalacji i konfiguracji modułu Zigbee dla sterownika Danfoss Icon Master Controller. Dowiedz się, jak zamontować urządzenie, dodać je do sieci Zigbee, wykonać test połączenia oraz zresetować ustawienia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy modułu Zigbee (kod 088N2108) przeznaczonego do sterownika Danfoss Icon Master Controller. Dokument zawiera procedury instalacji, parowania z siecią Zigbee, testowania połączenia oraz przywracania ustawień fabrycznych. Przed przystąpieniem do pracy upewnij się, że Twój sterownik Icon Master Controller wspiera moduł Zigbee (sygnalizacja diodą LED).
Umieszczenie i warunki pracy
Moduł należy montować wewnątrz pomieszczeń, dbając o odpowiednie warunki środowiskowe:
- Temperatura pracy: od 0°C do +40°C.
- Unikaj miejsc narażonych na bezpośrednie działanie wilgoci.
Instalacja modułu
- Wyłącz zasilanie sterownika.
- Zamontuj moduł na sterowniku Icon Master Controller, wsuwając go w odpowiednie gniazdo zgodnie z oznaczeniami na obudowie.
- Podłącz moduł do sterownika, upewniając się, że wszystkie styki są poprawnie osadzone.
- Włącz zasilanie.
Dodawanie modułu do sieci Zigbee
Proces parowania zależy od wersji Zigbee (3.0):

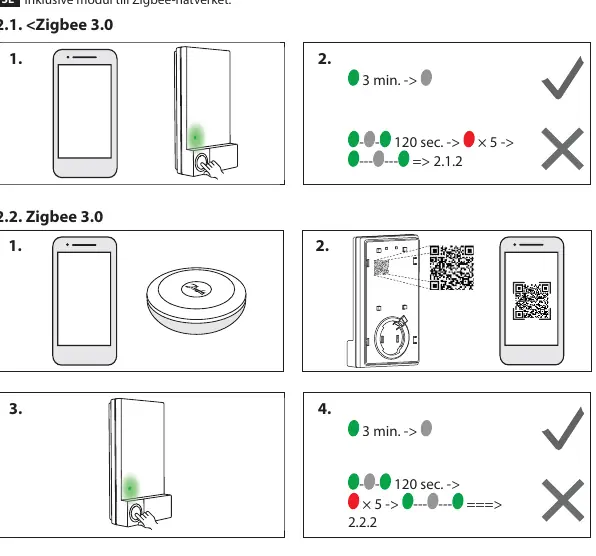

- Zigbee 3.0: Uruchom tryb parowania w aplikacji. Moduł powinien automatycznie wykryć sieć.
- Jeśli dioda LED sygnalizuje błąd (czerwone światło), oznacza to, że sterownik nie obsługuje modułu Zigbee.
Test połączenia (Ping Test)
Aby sprawdzić jakość połączenia z poziomu modułu:
- Uruchom procedurę testową zgodnie z instrukcją na obudowie lub w aplikacji.
- Obserwuj diodę LED: zielone światło oznacza poprawne połączenie, czerwone lub brak sygnału oznacza problem z komunikacją.
Sygnalizacja LED i identyfikacja
Dioda LED na module informuje o jego stanie:
- Migająca dioda: Tryb parowania lub oczekiwanie na połączenie.
- Identyfikacja: Możliwość identyfikacji modułu z poziomu aplikacji (migający wzór).
Aktualizacja oprogramowania i rozwiązywanie problemów
Podczas aktualizacji firmware sterownika Master Controller:
- Ważne: Nie odłączaj zasilania w trakcie trwania procesu aktualizacji.
- W przypadku utraty połączenia z siecią Zigbee, sprawdź zasięg oraz stan zasilania sterownika.
Resetowanie do ustawień fabrycznych
Aby przywrócić moduł Zigbee do ustawień fabrycznych:
- Wykonaj sekwencję resetu zgodnie z rysunkiem w instrukcji (zazwyczaj wymaga to przytrzymania przycisku lub odpowiedniej manipulacji zasilaniem).
- Po zresetowaniu moduł będzie gotowy do ponownej konfiguracji.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Dioda świeci na czerwono
Sterownik Icon Master Controller nie obsługuje modułu Zigbee.
Utrata połączenia z siecią
Sprawdź zasięg sieci Zigbee oraz czy sterownik jest zasilany.
Aktualizacja firmware
Nigdy nie odłączaj zasilania podczas trwania aktualizacji oprogramowania sterownika.
Przed użyciem
- Sprawdź temperaturę otoczenia (0°C do +40°C)
- Upewnij się, że sterownik Icon Master Controller jest kompatybilny
- Przygotuj aplikację do parowania
- Upewnij się, że masz dostęp do zasilania sterownika
Parametry w praktyce
- Temperatura pracy
- 0°C do +40°C
- Kompatybilność
- Danfoss Icon Master Controller
Ilustracje i schematy
- Rysunki instalacji pokazują montaż na szynie sterownika
- Schemat parowania wskazuje na użycie przycisku na module
- Wykresy LED pomagają zidentyfikować stan urządzenia
Zgodność modelu
- Wymaga sterownika Danfoss Icon Master Controller
- Wspiera standard Zigbee 3.0
