Instrukcja instalacji sygnalizatora optyczno-akustycznego Danfoss 080Z2819
Przewodnik instalacji i konfiguracji sygnalizatora optyczno-akustycznego Danfoss 080Z2819. Dowiedz się, jak podłączyć urządzenie do zasilania DC/AC, skonfigurować tony alarmowe i ustawić głośność.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Sygnalizator optyczno-akustyczny Danfoss 080Z2819 jest urządzeniem przeznaczonym do systemów alarmowych. Urządzenie charakteryzuje się stopniem ochrony IP65, co pozwala na pracę w trudniejszych warunkach. Przed instalacją należy zwrócić uwagę na rodzaj zasilania (DC lub AC), ponieważ wymaga to różnych schematów podłączenia oraz zastosowania dołączonego rezystora w przypadku zasilania AC.

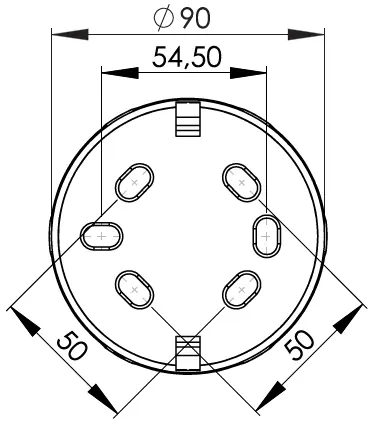

Opis urządzenia
Urządzenie posiada wymienne zaciski śrubowe, co ułatwia montaż przewodów. Na obudowie znajduje się potencjometr do regulacji głośności oraz przełączniki DIP do wyboru jednego z 39 dostępnych tonów alarmowych.
Instalacja i podłączenie
Podłączenie urządzenia zależy od rodzaju zasilania:

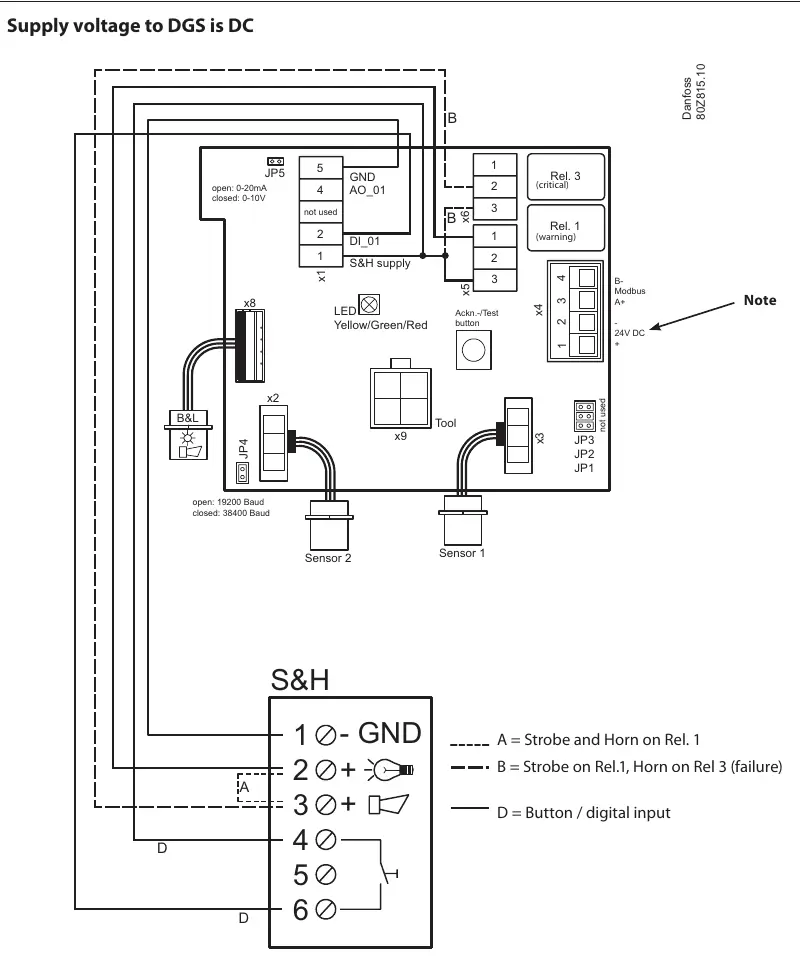

- Zasilanie DC: Należy podłączyć zgodnie ze schematem dla zasilania DC, zwracając uwagę na polaryzację.

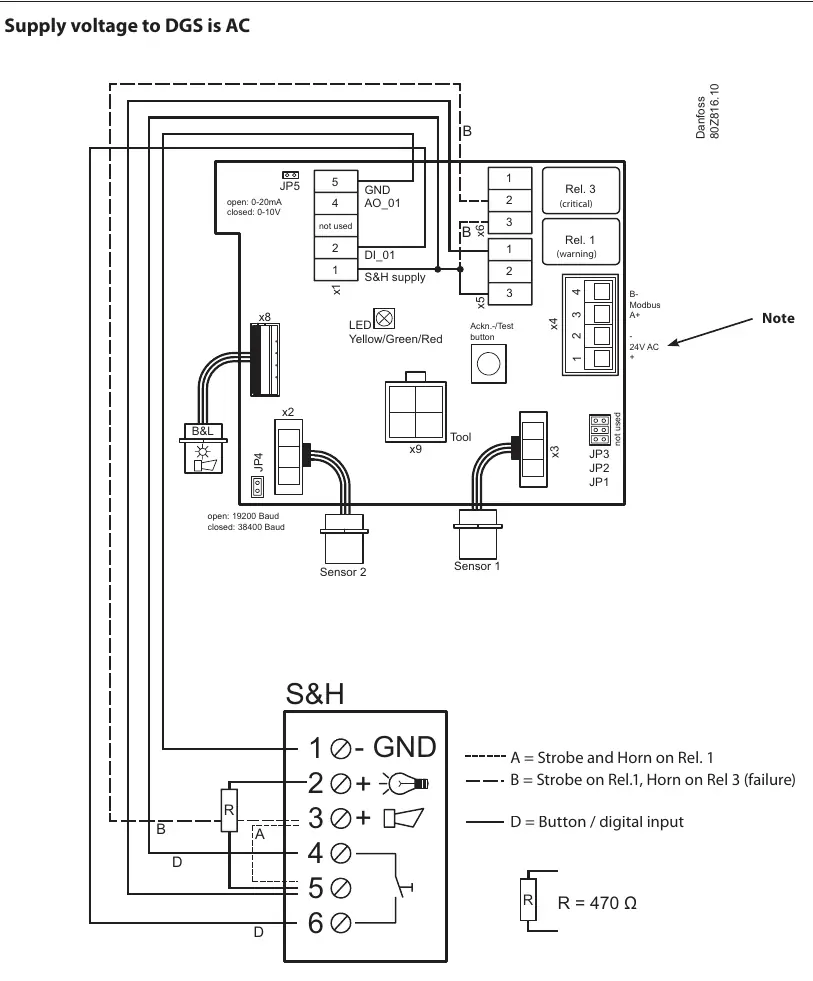

- Zasilanie AC: W przypadku zasilania sygnalizatora z DGS przy zasilaniu AC, konieczne jest użycie dołączonego rezystora 470 ohm.
Maksymalnie do jednostki DGS można podłączyć jeden sygnalizator optyczno-akustyczny.
Konfiguracja tonów i głośności
Urządzenie oferuje 39 różnych tonów alarmowych, które można wybrać za pomocą przełączników DIP (Tone select). Szczegółowy opis tonów, ich częstotliwości oraz zastosowania znajduje się w tabeli w sekcji Tone select. Głośność urządzenia można regulować za pomocą potencjometru – obrót w prawo zwiększa głośność.
Dane techniczne
- Napięcie pracy: 9-28V DC
- Pobór prądu: 9-35 mA (sygnał dźwiękowy) / 4-6 mA (sygnał świetlny)
- Stopień ochrony: IP65
- Temperatura pracy: -20 do +70 stopni Celsjusza
- Liczba tonów: 39
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub światła
Sprawdź polaryzację zasilania oraz czy napięcie mieści się w zakresie 9-28V DC.
Niewłaściwy ton alarmu
Sprawdź ustawienia przełączników DIP (Tone select) zgodnie z tabelą na stronie 4 instrukcji.
Zbyt cichy dźwięk
Użyj potencjometru regulacji głośności (obrót w prawo zwiększa głośność).
Przed użyciem
- Sprawdź napięcie zasilania (DC lub AC).
- W przypadku zasilania AC, upewnij się, że użyto dołączonego rezystora 470 ohm.
- Upewnij się, że przewody są podłączone do odpowiednich zacisków śrubowych.
- Skonfiguruj przełączniki tonów przed montażem.
Ilustracje i schematy
- Schematy połączeń pokazują różnice w podłączeniu dla zasilania DC i AC.
- Tabela tonów pozwala na dopasowanie sygnału do konkretnego zastosowania (np. BS Fire, PFEER).
Zgodność modelu
- Maksymalnie 1 jednostka Strobe and Horn na DGS.
- Wymaga rezystora 470 ohm przy zasilaniu AC.
