Instrukcja obsługi sterownika ogrzewania Danfoss ECL Comfort 100M
Kompletny przewodnik po sterowniku ogrzewania Danfoss ECL Comfort 100M. Dowiedz się, jak ustawić temperaturę, skonfigurować krzywą grzewczą, zamontować urządzenie oraz wykonać połączenia elektryczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Sterownik Danfoss ECL Comfort 100M służy do automatycznej regulacji temperatury w systemach grzewczych. Urządzenie monitoruje zmiany temperatury zewnętrznej i dostosowuje pracę instalacji, co pozwala na optymalne wykorzystanie energii i obniżenie kosztów ogrzewania. Instrukcja obejmuje pełen zakres obsługi, montażu oraz konfiguracji technicznej.
Obsługa sterownika
Sterownik posiada zegar analogowy (opcjonalny), który umożliwia automatyczne przełączanie między temperaturą komfortową a obniżoną. Użytkownik może wybrać tryb pracy za pomocą przełącznika:
- Praca ręczna: Tylko do celów serwisowych. Ochrona przed zamarzaniem jest wyłączona.
- Stała temperatura komfortowa: Wyłącza plan dzienny, przydatne w dni wolne od pracy.
- Praca automatyczna: Tryb normalny, sterowanie według planu dziennego (jeśli zamontowano zegar) lub stała temperatura komfortowa (bez zegara).
- Stała temperatura obniżona: Do stosowania podczas nieobecności lub wakacji.
- Standby: Ogrzewanie wyłączone, system chroniony przed zamarzaniem.
Ustawienia temperatury
Regulacja temperatury zależy od obecności czujnika pokojowego:
- Bez czujnika pokojowego: Przycisk temperatury zmienia temperaturę zasilania (przesunięcie równoległe krzywej grzewczej).
- Z czujnikiem pokojowym: Środkowe położenie przycisku odpowiada 20°C. Zakres regulacji wynosi od 12 do 28°C.
Jeśli pożądana temperatura nie jest osiągana, należy sprawdzić ustawienia termostatów grzejnikowych lub zwiększyć wartość temperatury zasilania.
Krzywa grzewcza
Krzywa grzewcza określa zależność między temperaturą zewnętrzną a temperaturą zasilania. Nachylenie krzywej można ustawić w zakresie od 0.2 do 2.2 (ustawienie fabryczne: 1.2).
Konfiguracja przełączników (tylna strona)
Przed uruchomieniem należy ustawić 8 przełączników typu mini-switch:
- Switch 1: Wyłączenie ogrzewania (Heating cut-out) przy określonej temperaturze zewnętrznej.
- Switch 2: Minimalny limit temperatury zasilania (10°C lub 35°C).
- Switch 3: Maksymalny limit temperatury zasilania (45°C lub 90°C).
- Switch 4: Czas pracy zaworu (20s lub 120s).
- Switch 5: Typ siłownika (termiczny lub silnik przekładniowy).
- Switch 6-8: Adresowanie w systemach master/slave oraz wybór jednostki czasu.
Montaż i połączenia

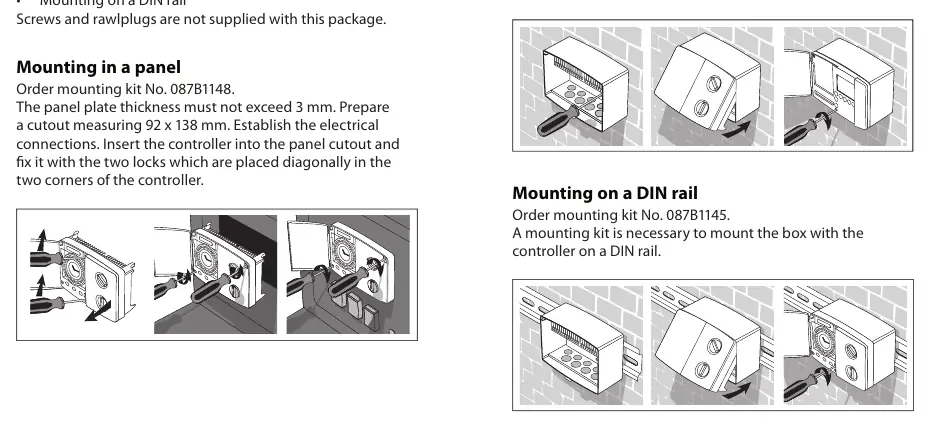

Sterownik można zamontować w panelu (wycięcie 92x138 mm), na ścianie lub na szynie DIN. Wymagane jest użycie odpowiednich zestawów montażowych. Połączenia elektryczne obejmują zasilanie (230V lub 24V w zależności od wersji) oraz podłączenie czujników (typu Pt 1000 ohm). Należy zwrócić szczególną uwagę na poprawne mostkowanie zacisków zgodnie ze schematem.
Konserwacja
Zaleca się wymianę baterii podtrzymującej (AAA 1.5V) co 2 lata. Bateria znajduje się nad zegarem.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak reakcji sterownika
Sprawdź, czy zasilanie jest poprawnie podłączone do zacisków 1 (L) i 2 (N).
Pomieszczenia są zbyt zimne
Sprawdź ustawienia termostatów grzejnikowych lub zwiększ temperaturę zasilania na sterowniku.
Błąd czujnika
Sprawdź połączenia czujników (zaciski 15-19). Upewnij się, że czujniki nie są zwarte lub odłączone.
Przed użyciem
- Sprawdź, czy zasilanie jest podłączone do zacisków 1 (L) i 2 (N).
- Upewnij się, że wszystkie czujniki są podłączone do odpowiednich zacisków.
- Skonfiguruj przełączniki na tylnej stronie urządzenia zgodnie z typem instalacji.
- Zamontuj sterownik w wybranym miejscu (panel, ściana lub szyna DIN).
- Włącz zasilanie i sprawdź kierunek obrotu zaworu.
Parametry w praktyce
- Krzywa grzewcza
- Zależność między temperaturą zewnętrzną a temperaturą zasilania (zakres 0.2-2.2).
- Czas pracy zaworu
- Czas potrzebny na pełne otwarcie zaworu (20s lub 120s).
Ilustracje i schematy
- Schematy połączeń pokazują sposób podłączenia zasilania, silnika zaworu oraz czujników.
- Rysunki montażowe ilustrują instalację w panelu, na ścianie oraz na szynie DIN.
Zgodność modelu
- Wymaga czujników typu Pt 1000 ohm.
- Może pracować w systemach 230V lub 24V w zależności od wersji urządzenia.
